บทสรุปเนื้อหาทั้งหมดของ DRM Introduction and Implementation Guide

บทสรุปสำหรับผู้บริหาร (Executive Summary) 8–10 ของเอกสาร

2.1 DRM คืออะไร?

ระบบการกระจายเสียง DRM ได้รับการออกแบบโดยผู้ประกอบการกระจายเสียง เพื่อใช้งานโดยตรงกับองค์กรกระจายเสียงเอง โดยมีความร่วมมืออย่างใกล้ชิดจากผู้ผลิตเครื่องส่งและเครื่องรับ รวมถึงหน่วยงานที่เกี่ยวข้อง เช่น หน่วยงานกำกับดูแล ระบบนี้ถูกพัฒนาขึ้นเพื่อเป็น ทางเลือกดิจิทัลคุณภาพสูง แทนระบบกระจายเสียงแบบแอนะล็อกที่ใช้อยู่ในย่านความถี่คลื่นวิทยุระบบ AM และ FM/VHF โดยสามารถนำมาใช้งานกับแผนความถี่และการจัดสรรช่องสัญญาณของคลื่นวิทยุระบบ AM FM SW LW ที่มีอยู่เดิมได้โดยไม่ต้องปรับเปลี่ยนความถี่ของระบบเครื่องส่ง

มาตรฐาน DRM แบ่งออกเป็น 2 กลุ่มหลัก:

DRM30: สำหรับคลื่น AM ที่มีความถี่ต่ำกว่า 30 MHz

DRM+: สำหรับย่านความถี่สูงกว่า 30 MHz ถึง VHF Band III (เช่น คลื่น FM)

ระบบ DRM ได้รับการรับรองจาก ITU และเผยแพร่มาตรฐานโดย ETSI โดยมีลักษณะเป็น “ระบบเปิด” ที่ทุกฝ่ายสามารถเข้าถึงรายละเอียดเชิงเทคนิคทั้งหมดได้อย่างเท่าเทียม เพื่อออกแบบผลิตภัณฑ์ที่รองรับ DRM

2.2 ทำไมต้องเปลี่ยนเป็นดิจิทัล?

ปัจจุบันทั่วโลกกำลังเปลี่ยนผ่านไปสู่เทคโนโลยีดิจิทัลในด้านวิทยุและการสื่อสาร เนื่องจากมีข้อดีอย่างมากเมื่อเทียบกับระบบแอนะล็อก เช่น:

คุณภาพเสียงดีขึ้น (เสียงสเตอริโอในย่านความถี่ของระบบ AM และเสียงรอบทิศทางในรถยนต์)

เลือกสถานีและรายการได้ง่ายขึ้น (ระบบค้นหาและเปลี่ยนคลื่นอัตโนมัติ)

สามารถเพิ่มบริการเสริม เช่น ข้อความ, ตารางรายการ, ภาพประกอบ

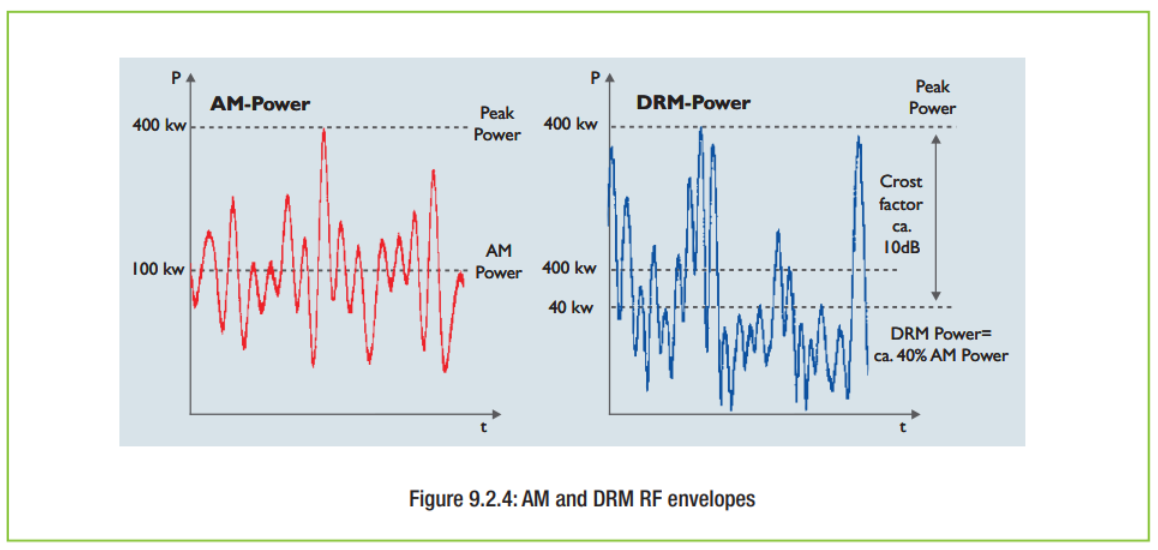

ใช้พลังงานน้อยลง ลดต้นทุนการส่งสัญญาณได้ถึง 40–50%

ปรับคุณภาพเสียงและความแรงของสัญญาณได้ตามสภาพแวดล้อม

ใช้งานร่วมกับระบบการออกอากาศในระบบอื่น เช่น AM, FM, DAB ได้อย่างราบรื่น

ระบบ DRM จึงเหมาะสมทั้งสำหรับการแทนที่ระบบแอนะล็อกเดิม และเสริมการให้บริการของระบบดิจิทัลอื่น ๆ

2.3 คุณลักษณะสำคัญของระบบ DRM

ระบบ DRM ได้รับการออกแบบให้สามารถ ทำงานควบคู่กับการกระจายเสียงแบบแอนะล็อกได้ จึงสามารถทยอยเปลี่ยนผ่านเป็นระบบดิจิทัลได้โดยไม่กระทบต่อผู้ฟังเดิม และยังสามารถนำเครื่องส่งแบบแอนะล็อกเดิมที่มีคุณสมบัติที่พร้อมมาปรับแต่งเล็กน้อย เพื่อเปลี่ยนระบบเครื่องส่งไปออกอากาศในระบบDRMซึ่งช่วยลดค่าใช้จ่ายเริ่มต้นได้มาก

จุดเด่นของระบบ DRM ได้แก่:

รองรับการกระจายเสียงในทุกย่านความถี่ (AM และ FM/VHF)

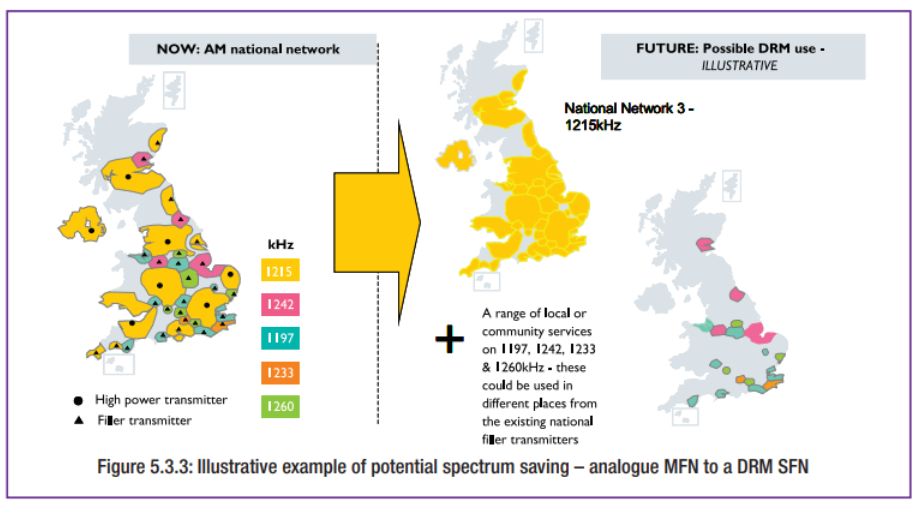

รองรับการใช้งานทั้งแบบ Single Frequency Network (SFN) และ Multi Frequency Network (MFN)

สามารถสลับคลื่นอัตโนมัติ (AFS) ข้ามระบบ เช่น DRM ↔ FM ↔ DAB

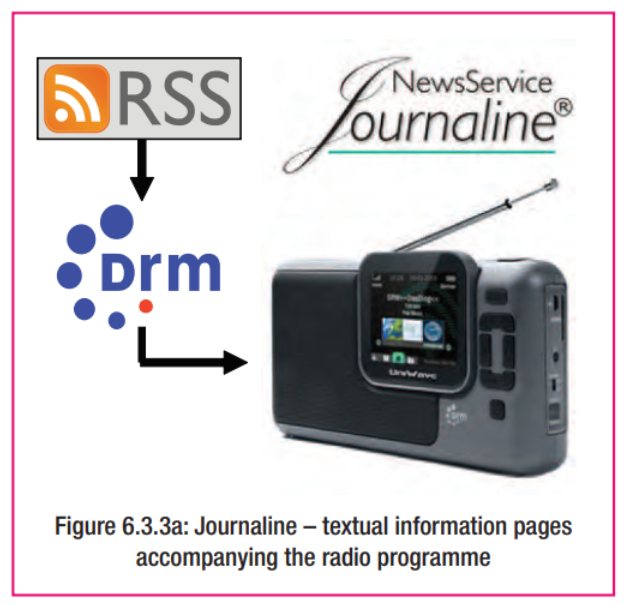

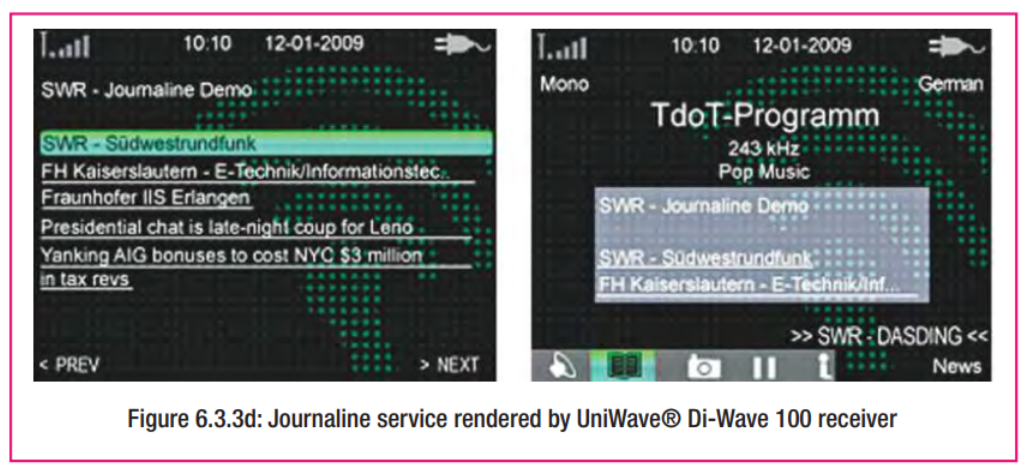

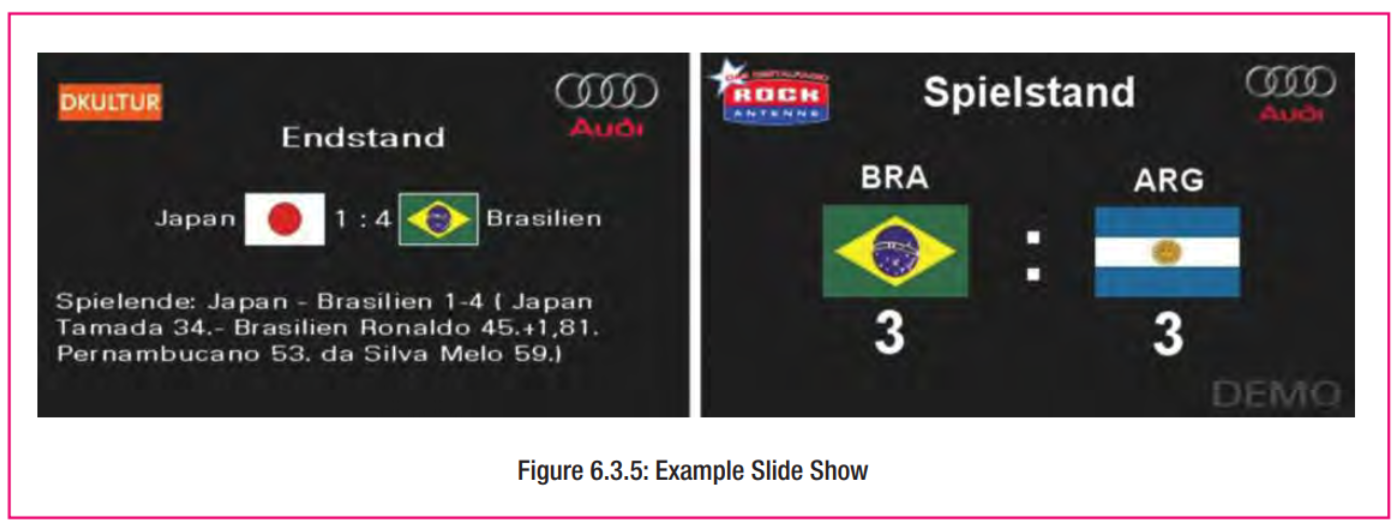

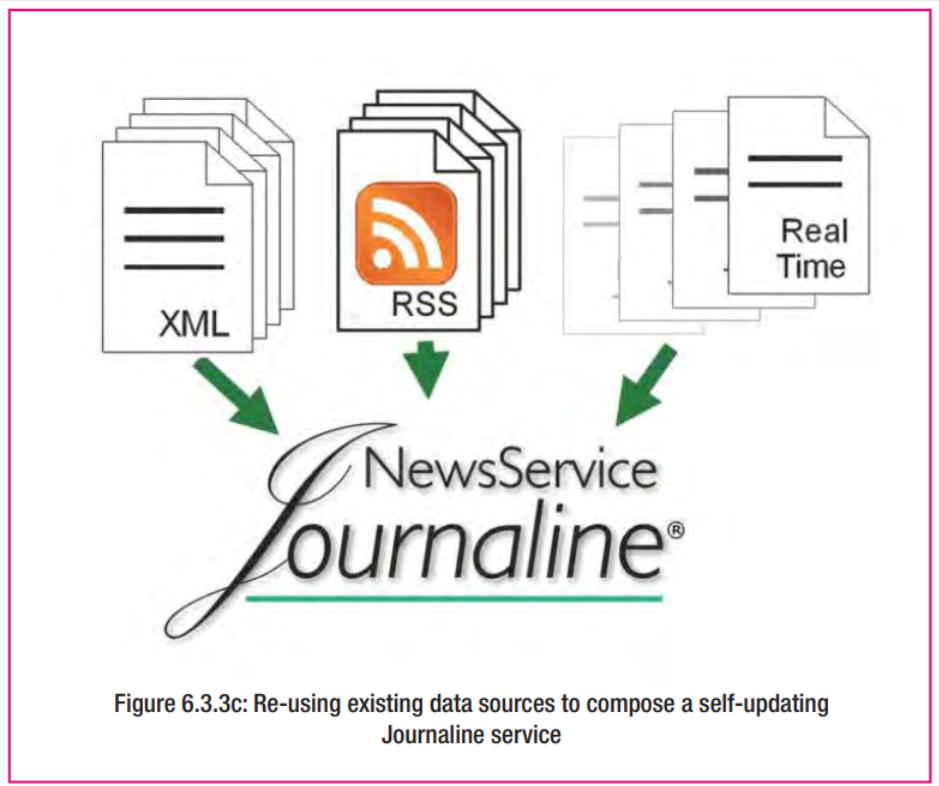

เพิ่มบริการเสริม เช่น Journaline (ข้อมูลแบบอินเทอร์แอคทีฟ), SlideShow (ภาพ), ตารางรายการ (EPG)

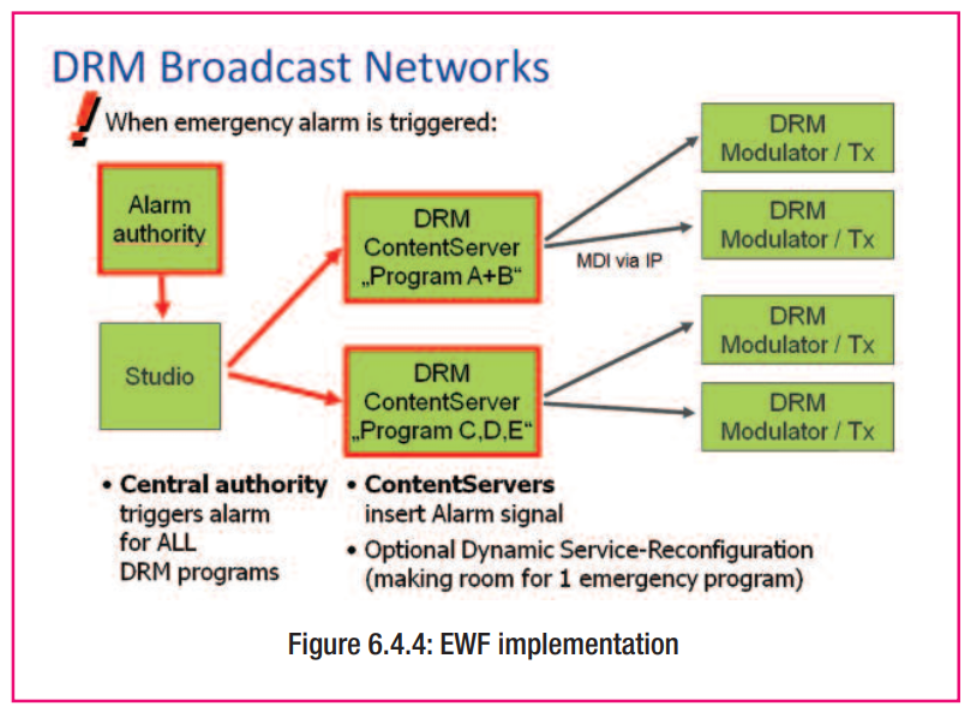

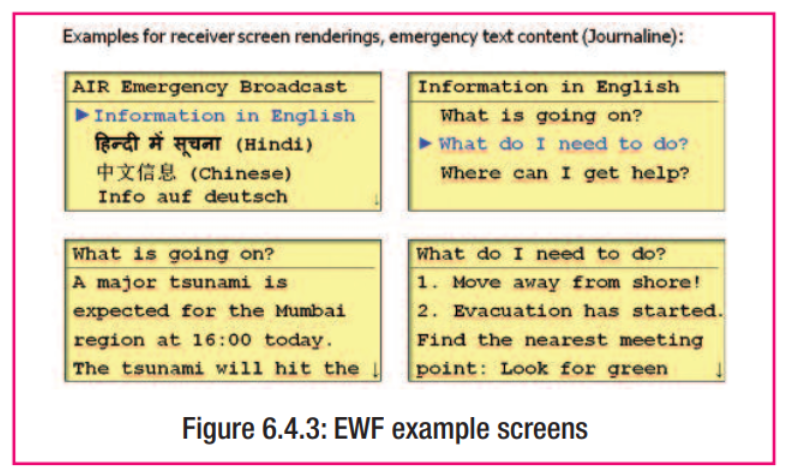

มีระบบแจ้งเตือนฉุกเฉิน (EWF) ในกรณีภัยพิบัติ สามารถเปิดเครื่องอัตโนมัติและเปลี่ยนช่องให้รับสัญญาณฉุกเฉิน

ใช้งานได้ตั้งแต่ระดับชุมชน (รัศมี 1 กม.) จนถึงระดับประเทศและระหว่างประเทศ

ออกแบบให้ปรับแต่งพารามิเตอร์ได้อย่างยืดหยุ่น เพื่อเหมาะกับสภาพแวดล้อมทางคลื่นวิทยุ

ประหยัดพลังงาน เป็นระบบ “สีเขียว” ที่ลดต้นทุนด้านพลังงานอย่างชัดเจน

บทที่ 3: บทนำ (Introduction)

บทที่ 3: บทนำ (Introduction)

หน้า 11

3.1 วัตถุประสงค์ของคู่มือนี้

เอกสารฉบับนี้จัดทำขึ้นเพื่อเป็นคู่มือสำหรับผู้ประกอบกิจการวิทยุกระจายเสียงที่กำลังพิจารณาการเปลี่ยนผ่านจากระบบกระจายเสียงแบบแอนะล็อก ไปสู่ระบบดิจิทัลในย่านความถี่ AM และ VHF ทั้งยังเป็นประโยชน์ต่อผู้ผลิต ผู้วางแผนบริการ หน่วยงานกำกับดูแล และองค์กรนโยบายที่เกี่ยวข้องกับระบบกระจายเสียงด้วย

วัตถุประสงค์ของคู่มือนี้ ได้แก่:

อธิบายเหตุผลทางเทคนิคและเชิงพาณิชย์ว่าทำไมผู้ประกอบการควรเปลี่ยนไปใช้ระบบดิจิทัล

อธิบายการทำงานพื้นฐานของระบบ DRM และคุณลักษณะต่าง ๆ

รวบรวมแหล่งอ้างอิงที่สำคัญเกี่ยวกับมาตรฐานทางเทคนิค รวมถึงข้อมูลด้านการกำกับดูแล การประสานงาน และการวางแผนความถี่สำหรับการให้บริการ DRM

เสริมข้อมูลจากเอกสารอื่น ๆ ที่มีอยู่

ให้ข้อมูลเกี่ยวกับแหล่งเรียนรู้เพิ่มเติมจากประสบการณ์และกรณีศึกษาจริงจากสมาชิกและผู้สนับสนุน DRM ที่เคยทำการทดลองระบบมาแล้ว

3.2 เนื้อหาที่รวมอยู่ในคู่มือนี้

คู่มือนี้นำเสนอข้อมูลเชิงลึกเกี่ยวกับเทคนิคและฟีเจอร์ต่าง ๆ ที่เป็นประโยชน์ต่อผู้ประกอบการ รวมถึงแนวทางการใช้งานเชิงพาณิชย์ที่สามารถพัฒนาเพิ่มเติมบนแพลตฟอร์ม DRM ได้

หัวข้อสำคัญที่เอกสารฉบับนี้กล่าวถึง ได้แก่:

การเริ่มต้นบริการวิทยุดิจิทัล: สรุปปัจจัยแห่งความสำเร็จและบทเรียนจากผู้ประกอบการที่ได้ดำเนินการเปลี่ยนผ่านไปแล้ว

เทคโนโลยี DRM: อธิบายห่วงโซ่การส่งกระจายเสียงของ DRM พร้อมคุณสมบัติหลัก และตัวเลือกการปรับแต่งให้เหมาะกับความต้องการของผู้ประกอบการ เช่น เครือข่ายความถี่เดี่ยว (SFN) หรือหลายความถี่ (MFN), การส่งสัญญาณซ้อน (Simulcast) และการสลับความถี่อัตโนมัติ

เนื้อหา DRM: ครอบคลุมเรื่องเมตาดาต้าที่จำเป็นสำหรับการค้นหาสถานี เสียง รายละเอียดคุณภาพเสียง และบริการเสริมที่สามารถเพิ่มได้

โครงสร้างพื้นฐานของเครือข่ายกระจายเสียง: อธิบายตั้งแต่การจัดการเสียงในสตูดิโอไปจนถึงการออกอากาศ พร้อมข้อมูลเชิงเทคนิคเกี่ยวกับเครื่องส่ง สายอากาศ การกระจายสัญญาณ การวัดผล และอุปกรณ์ที่ใช้ตรวจสอบ

เครื่องรับ DRM: แนะนำเทคโนโลยีเครื่องรับในปัจจุบันและข้อกำหนดทางเทคนิคที่เกี่ยวข้อง

กฎระเบียบและการวางแผนบริการ: ให้ข้อมูลเกี่ยวกับกระบวนการวางแผนและข้อกำหนดด้านกฎระเบียบสำหรับการใช้งาน DRM ในย่านความถี่ต่าง ๆ ทั้ง HF, MF, LF และ VHF รวมถึงแนวทางพิเศษ เช่น การกระจายสัญญาณแบบ NVIS และเครือข่าย SFN

ทรัพย์สินทางปัญญา (IPR): อธิบายการใช้แบรนด์ โลโก้ DRM และขั้นตอนการขออนุญาตใช้เทคโนโลยี DRM อย่างถูกต้อง

ภาคผนวก: ให้รายละเอียดเชิงเทคนิคเพิ่มเติมเกี่ยวกับระบบ DRM และเทคโนโลยีที่เกี่ยวข้อง พร้อมลิงก์ไปยังบทความและกรณีศึกษาจริงจากการทดลองระบบ

บทที่ 4: การเปิดตัวบริการวิทยุดิจิทัล

บทที่ 4: การเปิดตัวบริการวิทยุดิจิทัล

(Launching Digital Radio Services)หน้า 12–15

4.1 บทนำ

การสร้างเครือข่ายวิทยุดิจิทัลไม่ใช่เรื่องยากนักในเชิงเทคนิค แต่ การเปลี่ยนผู้ฟังจากแอนะล็อกให้หันมาใช้วิทยุดิจิทัล หรือการสร้างฐานผู้ฟังใหม่ เป็นความท้าทายที่แท้จริง ตลอดช่วงสิบปีที่ผ่านมา มีบทเรียนมากมายจากหลากหลายประเทศ ทั้งที่ประสบความสำเร็จและล้มเหลวในการผลักดันวิทยุดิจิทัล การทำความเข้าใจถึงปัจจัยแห่งความสำเร็จเหล่านั้นจึงเป็นเรื่องสำคัญ

4.2 ปัจจัยแห่งความสำเร็จของวิทยุดิจิทัล

มีปัจจัยหลายประการที่ได้รับการระบุว่าเป็นปัจจัยสำคัญต่อความสำเร็จในการสร้างผู้ฟังทางวิทยุดิจิทัล

ความท้าทายหลักอยู่ที่การนำเครื่องรับดิจิทัลเข้าสู่ตลาดในปริมาณมาก หลีกเลี่ยงไม่ได้ที่เทคโนโลยีใหม่จะเริ่มต้นจากฐานเครื่องรับที่ติดตั้งแล้วเป็นศูนย์ ผู้บริโภคจำเป็นต้องได้รับการแจ้งให้ทราบก่อนว่าบริการใหม่ที่น่าตื่นเต้นกำลังออกอากาศอยู่ จากนั้นจึงได้รับการแจ้งให้ทราบว่าสามารถรับสัญญาณได้อย่างไร สิ่งเหล่านี้เป็นปัญหาทางการตลาด

แนวทางที่ผู้แพร่ภาพกระจายเสียงแต่ละรายใช้จะขึ้นอยู่กับปัจจัยหลายประการอย่างชัดเจน ไม่ว่าจะเป็นงบประมาณที่มี การเข้าถึงสเปกตรัมการออกอากาศ ลักษณะ การแข่งขัน และความเป็นผู้ใหญ่ของตลาดวิทยุท้องถิ่น และกลุ่มประชากรเป้าหมาย1

4.2.1 ความร่วมมือเป็นกุญแจสู่ความสำเร็จ

ทุกภาคส่วนที่เกี่ยวข้องจำเป็นต้อง ประสานงานและมีความมุ่งมั่นร่วมกัน เพื่อเปิดตัวบริการวิทยุดิจิทัลให้ประสบความสำเร็จ เช่น:

แรงสนับสนุนจากภาครัฐ และหน่วยงานกำกับดูแล

ความร่วมมือของสถานีวิทยุทั้งภาครัฐและเอกชน ในภูมิภาคเดียวกัน หรืออย่างน้อยต้องมีเครือข่ายที่แข็งแกร่งเพียงพอที่จะเปิดบริการได้

การมีส่วนร่วมของผู้ให้บริการโครงข่ายการกระจายเสียง ผู้ค้าปลีก และผู้ผลิตเครื่องรับวิทยุ

เงื่อนไขเหล่านี้ล้วนส่งผลต่อกันในลักษณะ “วงจรส่งเสริมเชิงบวก” ซึ่งมักต้องเริ่มจากผู้ประกอบการเป็นหลัก:

ผู้บริโภคจะไม่ซื้อวิทยุดิจิทัล ถ้าไม่มีรายการน่าสนใจ

ร้านค้าจะไม่ขาย ถ้าไม่มีความต้องการ

ผู้ผลิตจะไม่ผลิต ถ้าไม่มีคำสั่งซื้อจากร้านค้า

ผู้ประกอบการจะไม่เปิดสถานีใหม่ ถ้าไม่มีเครื่องรับในท้องตลาด

4.2.2 ผู้บริโภคต้องมีเหตุผลในการซื้อเครื่องรับใหม่

ปัจจัยจูงใจที่สำคัญที่สุดคือ "เนื้อหาใหม่ ๆ ที่หาฟังจากที่อื่นไม่ได้" ปัจจัยรองคือ:

ความสะดวกในการใช้งาน เช่น ตั้งคลื่นง่าย

ลดโฆษณารบกวน (ในบางตลาด)

คุณภาพเสียงที่ดีขึ้น แม้ไม่ใช่ปัจจัยหลักในการดึงดูด

4.2.3 เทคโนโลยีต้องพร้อมใช้งาน

อุตสาหกรรมผู้ผลิตเครื่องรับต้องมีบทบาทสำคัญ โดยเฉพาะในด้าน ราคาและการวางจำหน่ายในเวลาที่เหมาะสม การตลาดที่มีประสิทธิภาพจะช่วยสร้างแรงกระตุ้นเริ่มต้น ทำให้ปริมาณการผลิตเพิ่มขึ้นและต้นทุนลดลง

4.2.4 การตลาดต้องสอดคล้องและต่อเนื่อง

ต้องมี กลยุทธ์การตลาดที่แข็งแรงและสม่ำเสมอ เช่น:

โปรโมตผ่านสื่อของสถานีเดิม (ทีวี วิทยุ เว็บไซต์)

จัดกิจกรรมแจกวิทยุดิจิทัล

ใช้คอนเทนต์ดิจิทัลในการออกอากาศก่อนระบบแอนะล็อก

หรือออกอากาศซ้ำบนดิจิทัลสำหรับรายการที่พลาดรับชม

แบบจำลองความร่วมมือ จะช่วยลดความเสี่ยงที่อาจเกิดขึ้นจากการเริ่มต้นระบบใหม่

4.3 การเปลี่ยนผ่านสู่ระบบดิจิทัล (Digital Migration)

ระบบ DRM ได้รับการออกแบบให้ ใช้ความถี่ร่วมกับระบบแอนะล็อกเดิมได้ ช่วยให้การลงทุนสามารถดำเนินการเป็นระยะ ๆ ตามงบประมาณของผู้ประกอบการ

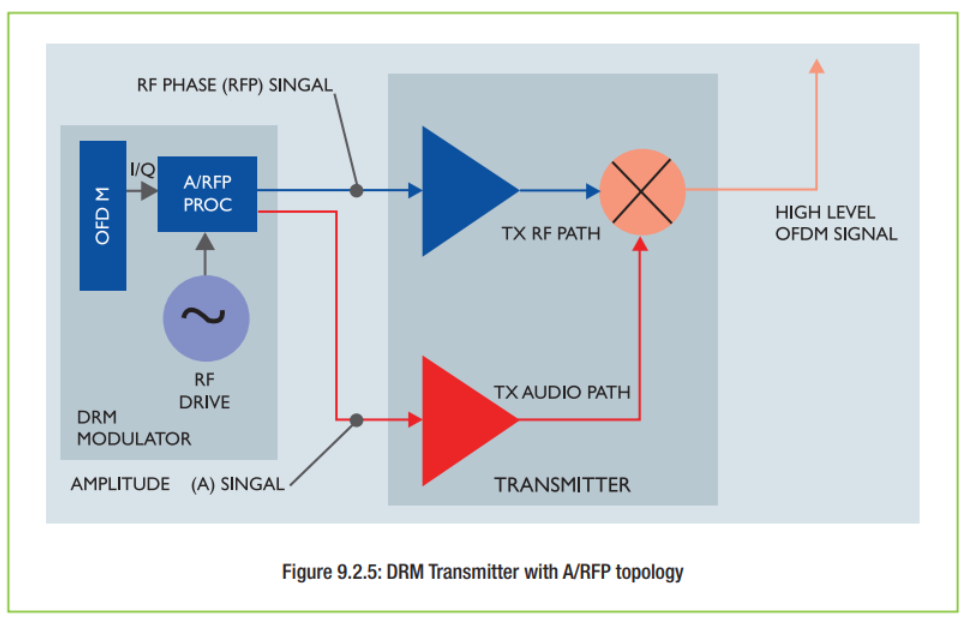

เครื่องส่งแอนะล็อกที่ใช้อยู่เดิมสามารถปรับแต่งให้ส่งระบบ DRM ได้ ลดภาระการลงทุน และช่วยให้ผู้ประกอบการนำเงินไปใช้กับการผลิตเนื้อหาหรือบริการใหม่ ๆ แทน

นอกจากนี้ ยังช่วยลดค่าใช้จ่ายด้านพลังงาน และระบบ DRM ยังเปิดให้ ทุกผู้ผลิตสามารถเข้าถึงมาตรฐานเทคโนโลยีได้อย่างเท่าเทียม (ระบบเปิด) ทำให้ราคาสินค้าลดลงอย่างรวดเร็ว

4.4 นโยบายและการเลือกเทคโนโลยีในการเปลี่ยนผ่าน

รัฐบาลควรมีบทบาทในการเลือกมาตรฐานที่ใช้สำหรับวิทยุและโทรทัศน์ดิจิทัล เพื่อ:

ป้องกันความสับสนในหมู่ผู้บริโภค

หลีกเลี่ยงการลงทุนในเทคโนโลยีที่ไม่เหมาะสม

ลดต้นทุนระยะยาว (ผ่านการใช้เทคโนโลยีแบบไม่มีค่าใช้สิทธิ, เปิดให้ผลิตภายในประเทศ)

ส่งเสริมประโยชน์ด้านเศรษฐกิจและสังคม เช่น การเข้าถึงข้อมูลจราจรแบบเรียลไทม์

วางกฎเกณฑ์ให้เครื่องรับต้องรองรับทุกมาตรฐานที่ใช้งานในประเทศ เพื่อไม่ให้ผู้ฟังบางกลุ่มถูกทิ้งไว้ข้างหลัง

4.5 กลยุทธ์การเปลี่ยนผ่าน (Migration Strategies)

4.5.1 กลยุทธ์ “หว่านตลาด” (Market Seeding)

คือการที่ผู้ประกอบการลงทุนซื้อเครื่องรับจำนวนมาก เช่น 500,000 เครื่อง แล้วแจกหรือขายในราคาถูกให้กับกลุ่มเป้าหมาย เช่น แท็กซี่ ร้านค้า หรือประชาชนทั่วไป เพื่อ:

ลดต้นทุนต่อเครื่อง

สร้างฐานผู้ฟังตั้งแต่วันแรก

ดึงดูดผู้ลงโฆษณาได้ทันที

4.5.2 กลยุทธ์ “ม้าโทรจัน” (Trojan Horse)

วิธีนี้คือการ วางจำหน่ายเครื่องรับแอนะล็อกที่แฝงความสามารถ DRM ไว้ล่วงหน้า โดยยังไม่เปิดบริการ DRM อย่างเป็นทางการ จุดขายจะเน้นฟีเจอร์อื่น ๆ เช่น:

การบันทึกรายการ

ดีไซน์ทันสมัย

รองรับข้อมูล RDS/AMSS

เมื่อยอดขายถึงเป้าหมาย ก็สามารถเปิดบริการ DRM อย่างเต็มรูปแบบได้ทันที เพราะตลาดมีเครื่องรองรับอยู่แล้ว

บทที่ 5: ระบบ DRM (The DRM System)

บทที่ 5: ระบบ DRM (The DRM System)

หน้า 15–25

5.1 คุณสมบัติหลัก

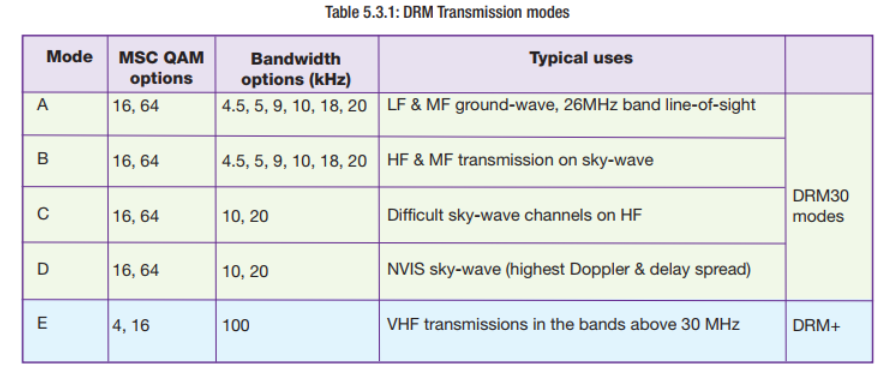

ระบบ DRM30 ใช้ย่านความถี่เดียวกับการกระจายเสียง AM โดยสามารถทำงานในแถบความถี่กว้าง 4.5, 5, 9, 10, 18 หรือ 20 kHz ซึ่งสอดคล้องกับแผนความถี่ AM ที่ใช้อยู่ในปัจจุบัน

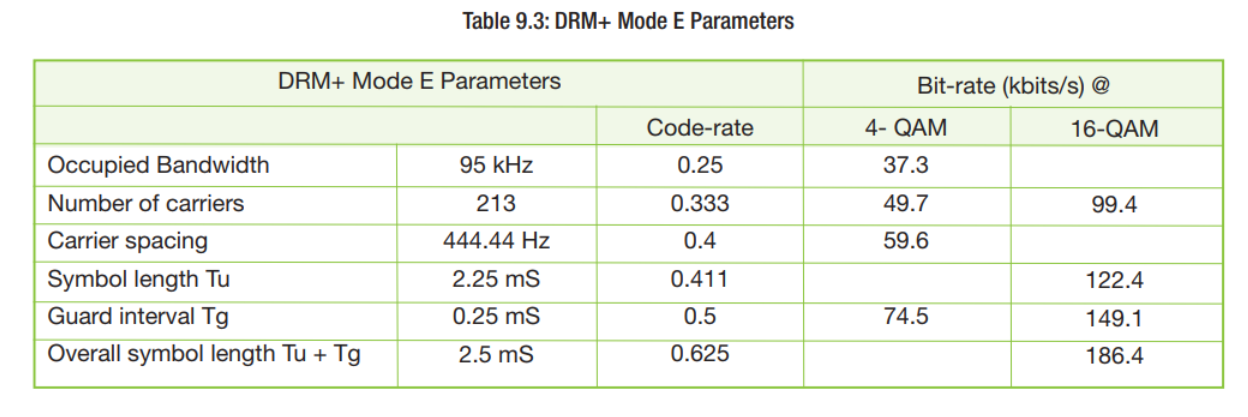

ระบบ DRM+ ถูกออกแบบให้ใช้แถบความถี่แคบ (bandwidth แค่ 100 kHz) เพื่อให้สามารถใช้งานร่วมกับคลื่น FM ได้แม้ในแถบความถี่ที่หนาแน่น ให้บิตเรตตั้งแต่ 37 ถึง 186 kbps และรองรับได้สูงสุด 4 บริการต่อช่องสัญญาณ

DRM ใช้เทคโนโลยี COFDM (Coded Orthogonal Frequency Division Multiplexing) ที่แบ่งข้อมูลออกเป็นหลายๆ สายสัญญาณย่อย โดยส่งในช่วงความถี่ใกล้กันมาก ซึ่งช่วยลดผลกระทบจากการรบกวนและการเฟด (fading) ต่าง ๆ

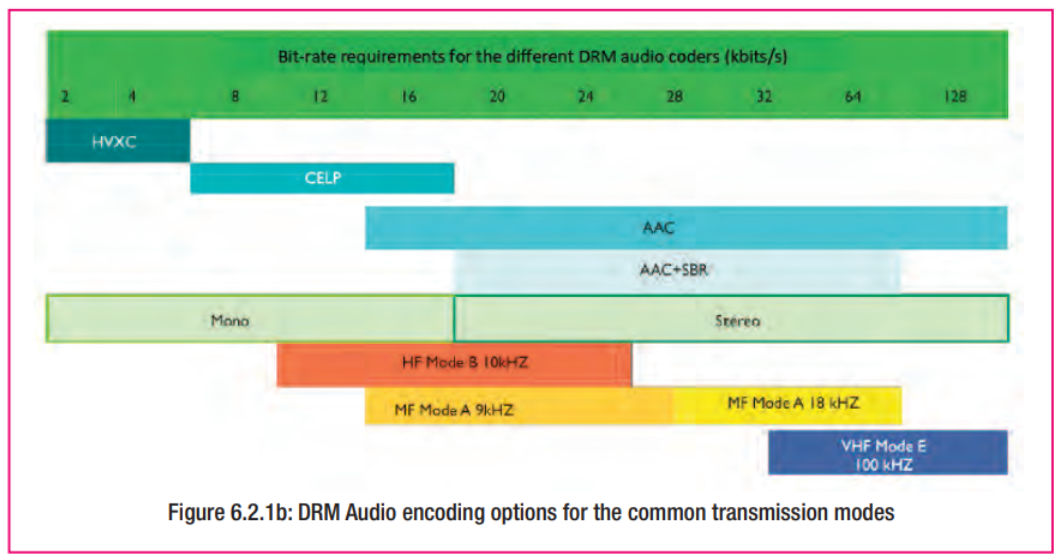

ระบบ DRM ใช้ตัวเข้ารหัสเสียง MPEG xHE-AAC และ AAC+SBR/PS ซึ่งให้คุณภาพเสียงสูงแม้ที่บิตเรตต่ำ

ข้อดีของ DRM สำหรับผู้กระจายเสียง ได้แก่:

ใช้งานได้กับทุกย่านความถี่ที่ใช้ใน AM และ FM

สามารถอยู่ร่วมกับระบบแอนะล็อกเดิมได้

รองรับสูงสุด 4 บริการต่อช่องสัญญาณ (เสียง/ข้อมูลผสมกันได้)

รองรับระบบ SFN และ MFN

มีระบบส่งข้อมูลเสริม เช่น ข้อความ, SlideShow, Journaline

5.1 คุณลักษณะหลักของระบบ DRM (Principal Features)

DRM30 และความสามารถด้านการใช้สเปกตรัม

ระบบ DRM30 ใช้ย่านความถี่กระจายเสียง AM ที่มีอยู่ในปัจจุบัน และถูกออกแบบให้สอดคล้องกับแผนการจัดสรรคลื่นในระบบ AM เดิม โดยรองรับสัญญาณที่มีความกว้างแบนด์วิดท์ 9 kHz หรือ 10 kHz นอกจากนี้ DRM30 ยังมีโหมดที่ต้องการเพียง 4.5 kHz หรือ 5 kHz รวมถึงโหมดที่รองรับการใช้แบนด์วิดท์ที่กว้างขึ้น เช่น 18 kHz หรือ 20 kHz ซึ่งช่วยเพิ่มความยืดหยุ่นในการให้บริการเสียงและข้อมูล

DRM+ และย่านความถี่ FM

ระบบ DRM+ ใช้แบนด์วิดท์ที่แคบกว่า และถูกออกแบบให้เหมาะสมกับแผนการจัดสรรความถี่ย่าน FM โดยใช้กริดความถี่ 100 kHz การใช้สเปกตรัมที่น้อยทำให้ DRM+ สามารถทำงานได้แม้ในย่านที่มีความแออัดสูง DRM+ รองรับอัตราบิตตั้งแต่ 35 kbps ถึง 185 kbps และสามารถให้บริการสูงสุดถึงสี่บริการต่อความถี่ ซึ่งอาจเป็นบริการเสียงหรือข้อมูลในชุดเดียวกัน ทำให้ DRM+ เป็นโซลูชันที่มีความยืดหยุ่นสูงสำหรับการกระจายเสียงแบบเดี่ยวหรือหลายบริการพร้อมกัน

คุณลักษณะข้างต้นทำให้ DRM สามารถทำงานควบคู่กับระบบกระจายเสียงอนาล็อกได้ในทุกตลาดทั่วโลก

เทคโนโลยี COFDM และความทนทานของสัญญาณ

ระบบ DRM ใช้เทคนิค COFDM (Coded Orthogonal Frequency Division Multiplex) หมายความว่า ข้อมูลทั้งหมดจากการเข้ารหัสเสียงดิจิทัลและข้อมูลประกอบ จะถูกแบ่งกระจายไปบนตัวพาหะจำนวนมากที่อยู่ใกล้กันมากภายในช่องสัญญาณที่จัดสรรไว้ การทำ time interleaving ช่วยลดผลกระทบจากการเฟดดิ้ง (fading) พารามิเตอร์ของ OFDM และการเข้ารหัสสามารถปรับเปลี่ยนได้ตามสภาพแวดล้อมของการแพร่คลื่น ทำให้สามารถออกแบบการส่งสัญญาณเพื่อหาจุดสมดุลที่ดีที่สุดระหว่างกำลังส่ง ความทนทาน และความจุข้อมูล

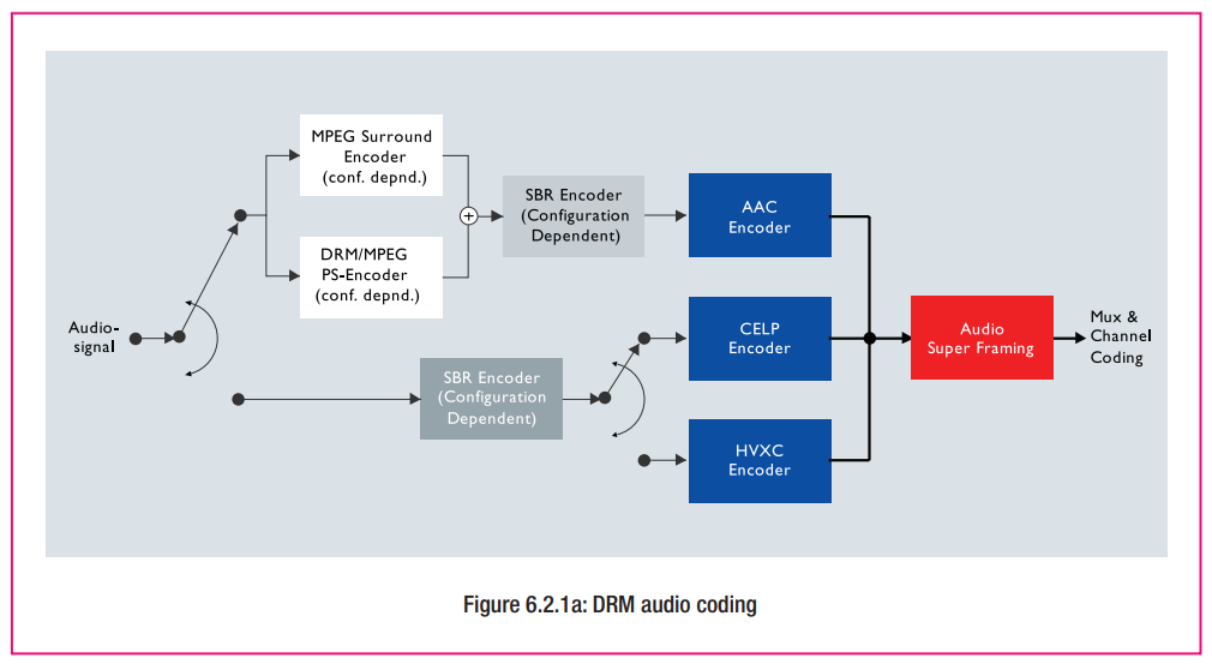

ตัวแปลงรหัสเสียง (Audio Coding)

ระบบ DRM ใช้ตัวแปลงรหัสเสียง MPEG-4 HE-AAC v2 เพื่อรองรับรายการผสม (mixed programming) ที่ให้คุณภาพสูงในอัตราบิตที่ต่ำ นอกจากนี้ยังรองรับตัวแปลงรหัส CELP และ HVXC สำหรับการส่งเสียงพูด (speech-only programming) ที่มีอัตราบิตต่ำเป็นพิเศษ จึงเหมาะสำหรับบริการการศึกษา เช่น รายการเรียนรู้ผ่านวิทยุสำหรับพื้นที่ชนบท

คุณลักษณะที่โดดเด่นจากมุมมองของผู้กระจายเสียง

ระบบ DRM นำเสนอคุณลักษณะหลากหลายและทรงพลัง เช่น

• รองรับการกระจายเสียงในทุกย่านความถี่ (LF/MF/HF และ VHF Bands I–III) ที่ใช้ในวิทยุ AM และ FM• สามารถย้ายจากระบบอนาล็อกหรือใช้งานร่วมกันได้ โดยสอดคล้องกับสเปกตรัมมาสก์และกริดความถี่เดิม• รองรับบริการสูงสุดสี่บริการต่อหนึ่งความถี่ ประกอบด้วยเสียงและข้อมูลในสัดส่วนใดก็ได้• รองรับทั้งเครือข่ายแบบความถี่เดียว (SFN) และความถี่หลายชุด (MFN) พร้อมระบบสัญญาณกำกับและการปรับจูนอัตโนมัติของเครื่องรับ• รองรับตัวแปลงรหัสเสียงสามรูปแบบที่ให้บริการตั้งแต่อัตราบิต 2 kbps ขึ้นไป• รองรับบริการเพิ่มมูลค่า เช่น ข้อความสั้น (text messaging), สไลด์โชว์, การส่งวัตถุมัลติมีเดีย (multimedia object transmission), ข้อมูลจราจร และข่าวสั้น

ยิ่งไปกว่านั้น DRM ยังสนับสนุนผู้ผลิตอุปกรณ์และผู้กระจายเสียงผ่านการเผยแพรมาตรฐานแบบเปิดจำนวนมาก ซึ่งรองรับมาตรฐานระบบหลัก

เหนือสิ่งอื่นใด DRM ถูกออกแบบมาเพื่อยกระดับประสบการณ์ของผู้ฟัง ผ่านการเพิ่มความสะดวกในการใช้งาน คุณภาพเสียงที่ดีขึ้น และข้อมูลประกอบที่ช่วยเพิ่มคุณค่าของรายการเสียง

ตัวอย่างอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

หมายเหตุ:

ใช้ปีที่ถูกต้องตามคู่มือ DRM ที่คุณใช้งานจริง

หากอ้างอิงเฉพาะหน้า ให้ระบุ เช่น (DRM Consortium, 2020, p. 31)

หากต้องการให้ผม✅ สรุปเชิงวิเคราะห์เชื่อมโยง DRM กับ E-Learning ในพื้นที่ชนบท✅ จัดทำตารางเปรียบเทียบ DRM30 กับ DRM+✅ เขียนกรอบแนวคิดด้าน “คุณภาพสัญญาณ – คุณภาพการเรียนรู้” เพื่อใช้ในบทที่ 2 หรือบทที่ 3

เพียงแจ้งผมได้เลยครับ!

Top of Form

Bottom of Form

5.2 ห่วงโซ่การกระจายเสียง (Broadcast Chain)

ภาพรวมของระบบ DRM เริ่มจาก ศูนย์ควบคุม (Studio/Content Server) ส่งข้อมูลไปยัง เครื่องส่ง (Modulator/Transmitter) และสุดท้ายถึง ผู้รับ (Receiver)

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการ สำหรับหัวข้อ 5.2 The Broadcast Chainจากคู่มือ DRM พร้อมจัดรูปแบบสำหรับการนำไปใช้ใน วรรณกรรมงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ (E-Learning) ผ่านระบบวิทยุดิจิทัล DRMพร้อมตัวอย่างการอ้างอิงแบบ APA 7

5.2 ห่วงโซ่การกระจายเสียง (The Broadcast Chain)

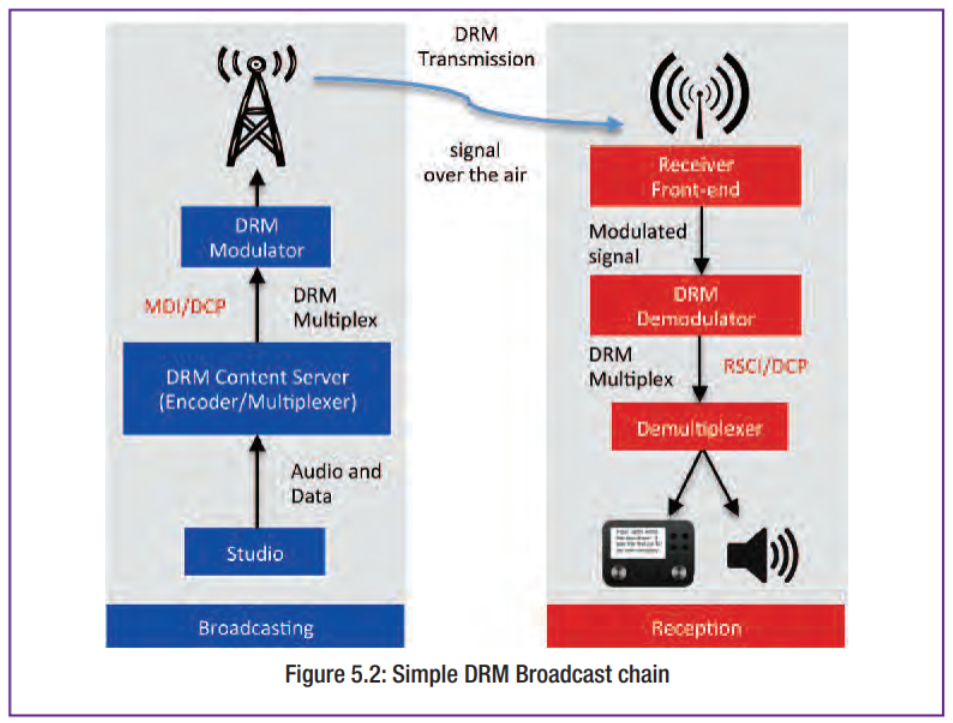

รูปที่ 5.2 แสดงห่วงโซ่การกระจายเสียงแบบง่ายที่สุด ซึ่งประกอบด้วยบริการเดี่ยว (single-service) และเครื่องส่งเดี่ยว (single-transmitter) โดยรูปดังกล่าวแสดงลำดับการไหลของข้อมูลประเภทต่าง ๆ เช่น

ข้อมูลเสียง (audio)

ข้อมูลดิจิทัล (data)

ข้อมูลกำกับ (signalling)

ซึ่งมีต้นทางจากสตูดิโอหรือศูนย์ควบคุมทางด้านซ้ายของภาพ ก่อนถูกประมวลผลและส่งต่อไปยังเครื่องรับ DRM ที่ปรากฏทางด้านขวาของภาพ

ในหัวข้อต่อไปนี้ จะอธิบายการทำงานของ สององค์ประกอบหลัก ที่ปรากฏในห่วงโซ่การกระจายเสียง ได้แก่:

1) Content Server

เป็นระบบที่ทำหน้าที่

ประมวลผลเนื้อหาเสียงและข้อมูล

จัดแพ็กเกจข้อมูล (multiplexing)

กำหนดพารามิเตอร์บริการ เช่น ชนิดบริการ รหัสเสียง ข้อมูลประกอบ (PAD)

กำหนดการประกาศ (Announcements)

กำหนดข้อมูล SPI, Journaline หรือบริการข้อมูลรูปแบบอื่น

Content Server ทำหน้าที่จัดระเบียบและเตรียมข้อมูลสำหรับนำไปมอดูเลตในขั้นตอนต่อไป

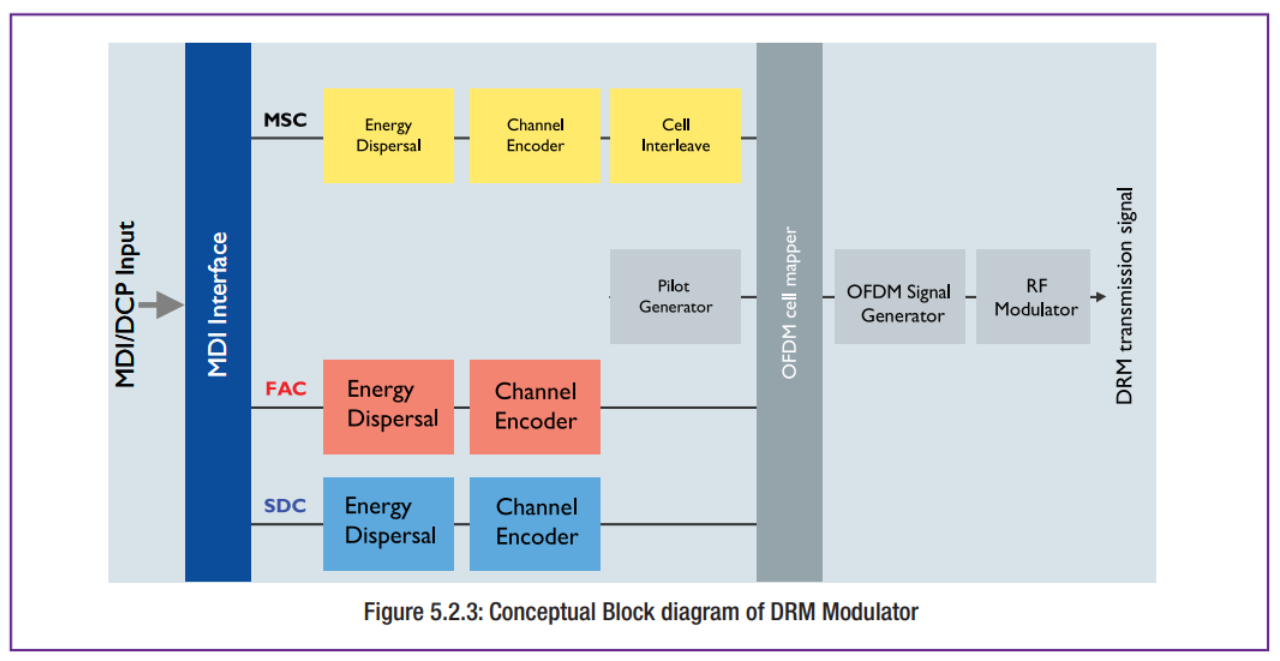

2) Modulator

เป็นหน่วยที่ทำหน้าที่

เปลี่ยนข้อมูลแบบดิจิทัลจาก Content Server ให้เป็นสัญญาณ RF

นำสัญญาณไปผ่านขั้นตอน OFDM, coding, interleaving

ปรับสัญญาณให้เหมาะสมกับกำลังส่งและย่านความถี่

ส่งสัญญาณออกสู่อากาศผ่านเครื่องส่ง (transmitter)

องค์ประกอบทั้งสอง—Content Server และ Modulator—ในหลายกรณี (แต่ไม่ใช่ทั้งหมด)จะเป็นผลิตภัณฑ์เชิงพาณิชย์ที่มีจำหน่ายทั่วไป และได้รับการออกแบบให้ทำงานร่วมกันผ่านอินเทอร์เฟซแบบมาตรฐาน

มาตรฐานการเชื่อมต่อระหว่างระบบ

Content Server และ Modulator สื่อสารกันผ่านอินเทอร์เฟซ Multiplex Distribution Interface (MDI)โดยส่งข้อมูลผ่าน Distribution and Communications Protocol (DCP)ซึ่งทั้งสองมาตรฐานได้รับการกำหนดไว้ในเอกสารอ้างอิงมาตรฐาน [2] และ [3]

อินเทอร์เฟซและโปรโตคอลมาตรฐานเหล่านี้ช่วยให้

ระบบของผู้ผลิตต่างรายสามารถทำงานร่วมกันได้ (interoperability)

รองรับการขยายระบบ

ทำให้การติดตั้งในสถานีกระจายเสียงเป็นไปอย่างยืดหยุ่น

ตัวอย่างอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

หากต้องการอ้างอิงมาตรฐานเฉพาะ เช่น MDI หรือ DCP ให้เขียนเป็น:

DRM Consortium. (2020). Multiplex Distribution Interface (MDI) Specification. DRM Consortium.DRM Consortium. (2020). Distribution and Communications Protocol (DCP) Specification. DRM Consortium.

หากต้องการให้ผม✅ อธิบายห่วงโซ่การกระจายเสียง แบบหลายบริการ (multi-service) หรือ แบบ SFN/MFN✅ ทำ ภาพผังสถาปัตยกรรม DRM Broadcast Chain สำหรับใส่ในบทที่ 2–3✅ เชื่อมโยง “Broadcast Chain” กับ “การจัดการเรียนการสอน E-Learning ผ่าน DRM”

เพียงแจ้งผมได้เลยครับ!

5.2.1 การเข้ารหัสและรวมข้อมูล (Content Encoding & Multiplexing)

ข้อมูลหลักประกอบด้วย:

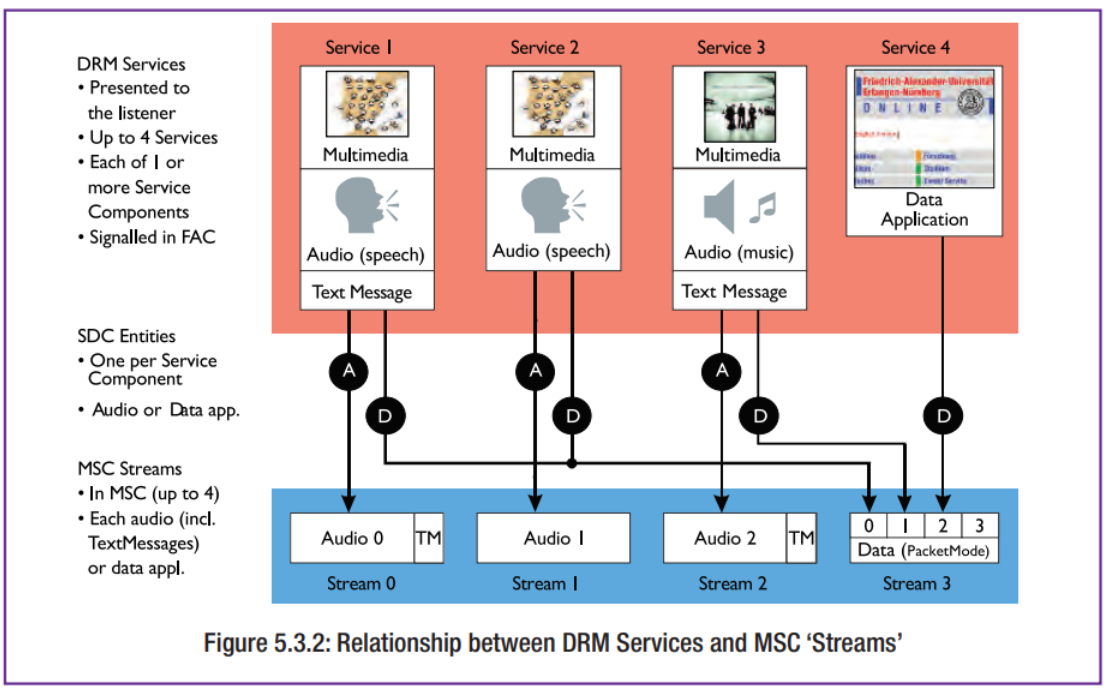

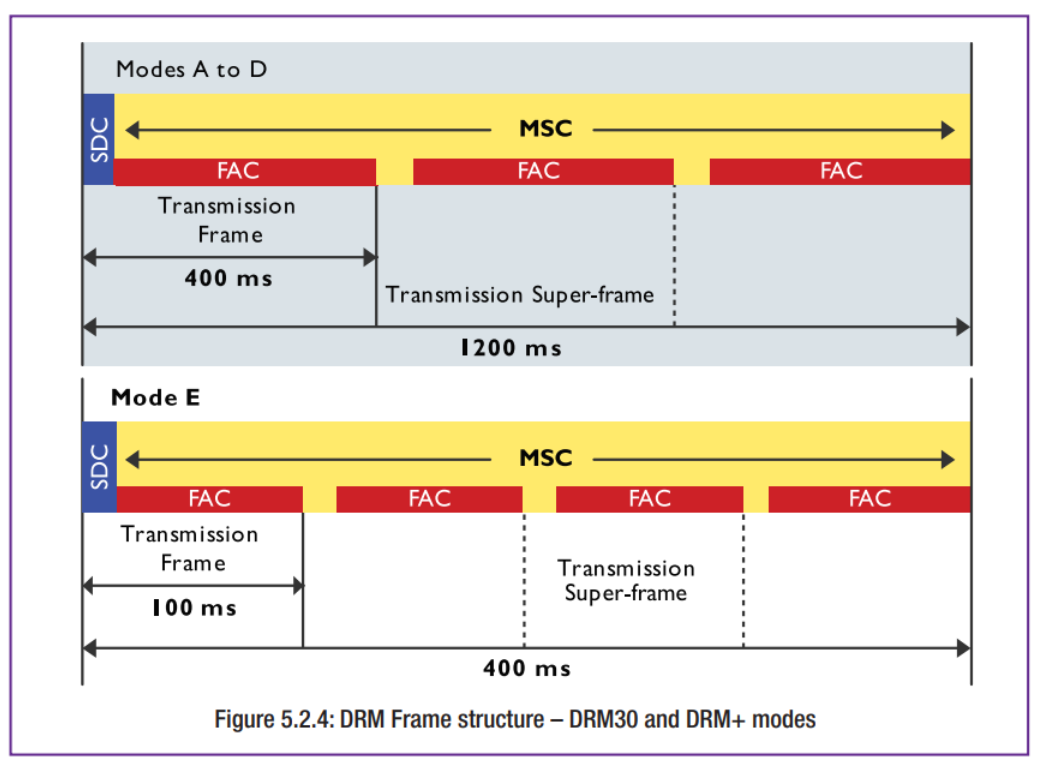

MSC (Main Service Channel): ข้อมูลเสียงและบริการหลัก

FAC (Fast Access Channel): ส่งพารามิเตอร์สำคัญ เช่น ความถี่และโหมด

SDC (Service Description Channel): ให้ข้อมูลเพิ่มเติม เช่น ชื่อสถานี, เวลา, ตาราง AFS

ระบบสามารถจัดลำดับความสำคัญของข้อมูล (protection levels) ได้ เพื่อเพิ่มความแข็งแรงของข้อมูลสำคัญ

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการ สำหรับหัวข้อ5.2.1 DRM Content Encoding and Multiplexingจาก DRM Handbook พร้อมจัดรูปแบบเพื่อใช้เขียน วรรณกรรมงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ (E-Learning) ด้วยระบบวิทยุดิจิทัล DRMรวมถึงตัวอย่างการอ้างอิงแบบ APA 7

5.2.1 การเข้ารหัสเนื้อหาและการทำมัลติเพล็กซ์ของ DRM (DRM Content Encoding and Multiplexing)

ฟังก์ชันการทำงานในหัวข้อนี้มักถูกรวมอยู่ในผลิตภัณฑ์ที่เรียกว่า Content Server (ดูรูปที่ 5.2.1)

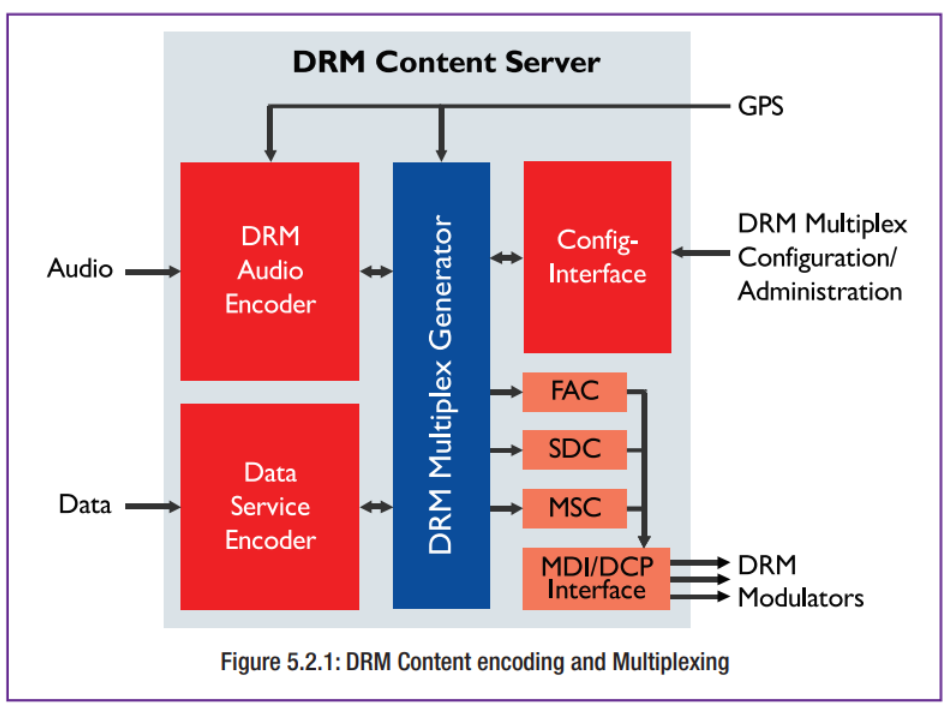

รูปที่ 5.2: ห่วงโซ่การกระจายเสียง DRM แบบง่ายรูปที่ 5.2.1: การเข้ารหัสเนื้อหาและการทำมัลติเพล็กซ์ในระบบ DRM

โดยไม่รวมส่วนควบคุมและคำสั่งภายในระบบ จะมี ข้อมูลอินพุตหลัก 2 ประเภท ดังนี้:

i. สัญญาณเสียงที่เข้ารหัสและบริการข้อมูลกระจายเสียง

ข้อมูลประเภทนี้ถูกรวมกันเป็น Main Service Channel (MSC) ซึ่งเป็นช่องบริการหลักสำหรับส่งเนื้อหาเสียงและข้อมูลดิจิทัลแก่ผู้รับ

ii. ข้อมูลที่ส่งผ่าน Fast Access Channel (FAC) และ Service Description Channel (SDC)

ข้อมูลในสองช่องสัญญาณนี้ใช้ระบุบริการ (service identification) และเลือกพารามิเตอร์สำหรับการส่งสัญญาณ เพื่อให้เครื่องรับสามารถเลือกชุดพารามิเตอร์ถอดรหัสที่ถูกต้องได้โดยอัตโนมัติ

บทบาทของ FAC

FAC ประกอบด้วยพารามิเตอร์หลักที่จำเป็นสำหรับ

ตรวจสอบอย่างรวดเร็วว่ามีบริการใดบ้างในมัลติเพล็กซ์

อนุญาตให้เครื่องรับสามารถเริ่มถอดรหัสสัญญาณ DRM ได้เร็วที่สุด

บทบาทของ SDC

SDC ขนส่งข้อมูลขั้นสูง เช่น

พารามิเตอร์การเข้ารหัสเสียงและข้อมูล

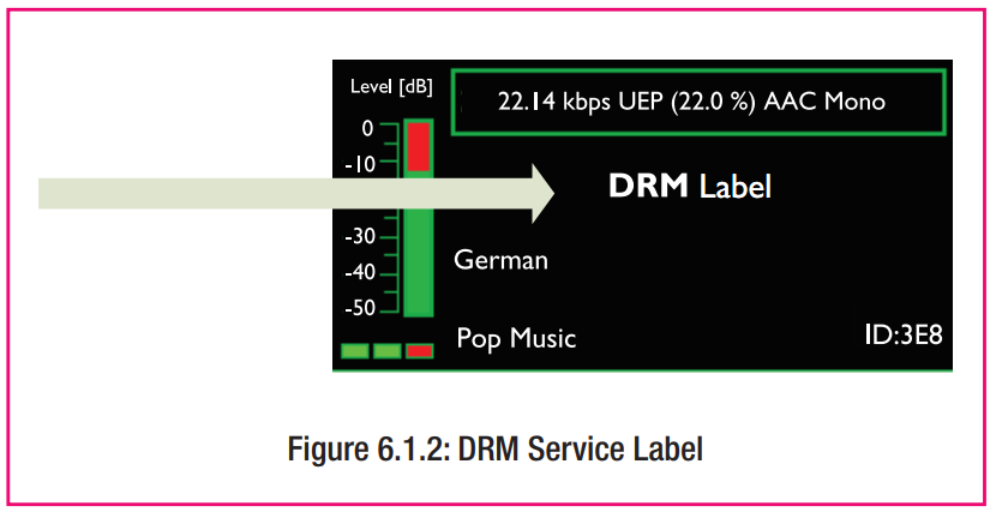

ป้ายชื่อบริการ (service labels)

วันและเวลาปัจจุบัน

ตาราง AFS (Alternative Frequency Signalling)

ข้อมูลบริการอื่น ๆ ที่เครื่องรับจำเป็นต้องใช้เพื่อการทำงานอย่างสมบูรณ์แบบ

การทำงานของตัวเข้ารหัสเสียงและข้อมูล (Audio & Data Encoders)

ตัวเข้ารหัสเสียงและข้อมูลทำหน้าที่แปลงสตรีมอินพุตให้เป็นรูปแบบดิจิทัลที่เหมาะสมในการส่งผ่านระบบ DRM

ผลลัพธ์ที่ได้สามารถแบ่งเป็น

ส่วนที่มีการป้องกันระดับสูง (higher protected part)

ส่วนที่มีการป้องกันระดับต่ำกว่า (lower protected part)

ซึ่งในภายหลังแต่ละส่วนจะได้รับระดับการป้องกันที่แตกต่างกันภายในตัวเข้ารหัสช่องสัญญาณ (channel encoder)

บทบาทของ Multiplexer (ตัวรวมสัญญาณ)

Multiplexer จะรวมระดับการป้องกันของบริการเสียงและข้อมูลทั้งหมดให้อยู่ในรูปแบบที่กำหนด โดยจัดวางภายในโครงสร้างกรอบ (frame structure) ของบิตสตรีม DRM

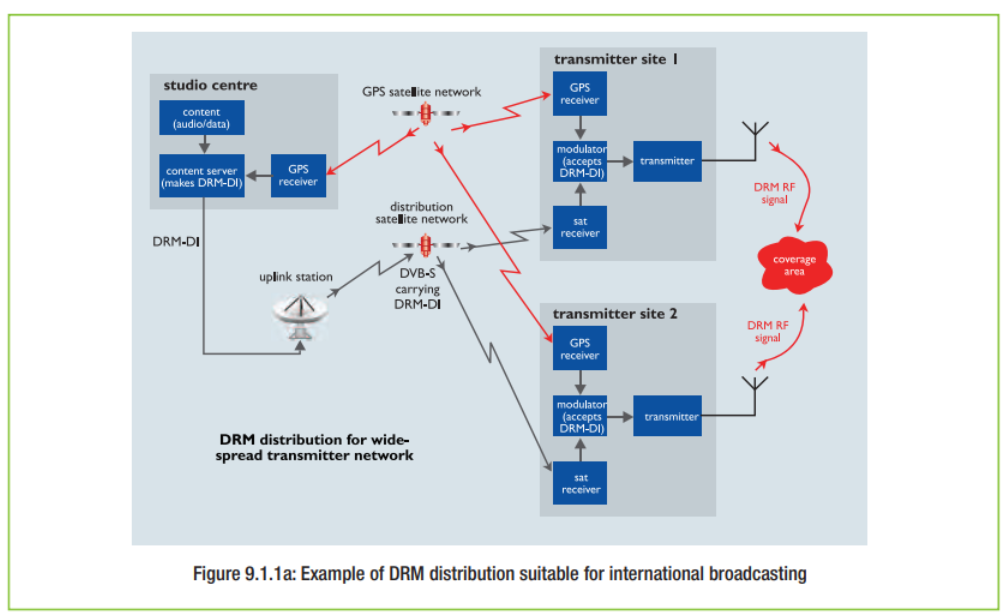

การส่งสัญญาณจาก Content Server ไปยังสถานีส่ง (Transmission Site)

เมื่อการเข้ารหัสเสียงและการทำมัลติเพล็กซ์ถูกดำเนินการในสถานที่ห่างจากสถานีส่ง (ซึ่งเป็นกรณีปกติในระบบกระจายเสียงสมัยใหม่)สัญญาณมัลติเพล็กซ์จะถูกส่งไปยังสถานีส่งโดยใช้ Multiplex Distribution Interface (MDI)

MDI เป็นโปรโตคอลสื่อสารมาตรฐานที่ช่วยให้

ระบบของผู้ผลิตหลายรายทำงานร่วมกันได้

ส่งข้อมูลมัลติเพล็กซ์โดยไม่สูญเสียโครงสร้างกรอบสัญญาณ

รองรับการเชื่อมโยงระยะไกล เช่น ผ่านอินเทอร์เน็ต ลิงก์ไมโครเวฟ หรือใยแก้วนำแสง

รายละเอียดของ MDI จะอธิบายเพิ่มเติมในหัวข้อถัดไป

ตัวอย่างอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

หากต้องการอ้างอิงมาตรฐาน MDI/DCP แยกต่างหาก ให้ระบุเป็นDRM Consortium. (2020). Multiplex Distribution Interface (MDI) specification. DRM Consortium.

หากต้องการให้ผมต่อเนื่องด้วย📌 การแปลหัวข้อ MDI Protocol, Channel Encoding, หรือ Modulator📌 ทำแผนภาพ Broadcast Chain สำหรับใช้ในวิทยานิพนธ์📌 ผูกเนื้อหานี้เข้ากับงานวิจัยด้าน E-Learning ผ่านวิทยุดิจิทัล DRM

แจ้งผมได้เลยครับ!

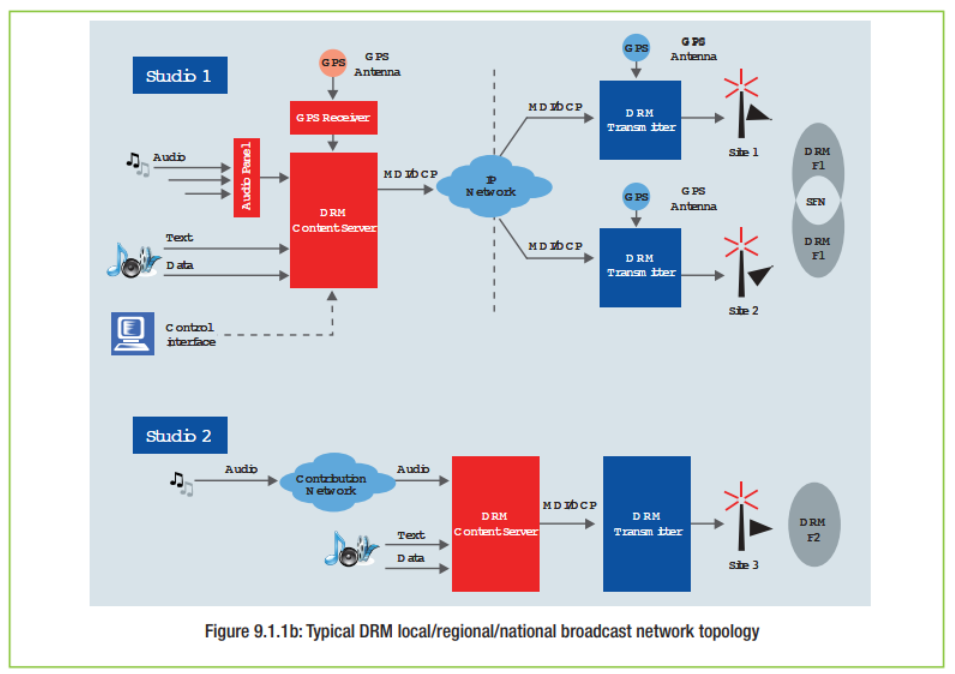

5.2.2 การส่งสัญญาณ DRM (DRM Distribution)

มาตรฐาน DRM ใช้ MDI (Multiplex Distribution Interface) และ DCP (Distribution and Communications Protocol) ในการส่งข้อมูลระหว่างศูนย์ควบคุมกับเครื่องส่ง

ข้อดีของการเข้ารหัสที่สตูดิโอคือคุณภาพเสียงที่สูงกว่า เพราะหลีกเลี่ยงการบีบอัดหลายครั้ง (tandem coding)

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการ สำหรับหัวข้อ5.2.2 DRM Distributionจาก DRM Handbook พร้อมจัดรูปแบบให้เหมาะสมสำหรับใช้ใน วรรณกรรมงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ (E-Learning) ผ่านระบบวิทยุดิจิทัล DRMและตัวอย่างการอ้างอิงแบบ APA 7

5.2.2 การกระจายสัญญาณ DRM (DRM Distribution)

เพื่อให้สามารถให้บริการทั้งเสียงและข้อมูล (รวมถึงข้อมูลพารามิเตอร์การส่งสัญญาณที่เกี่ยวข้อง) ภายในฟีดการส่งสัญญาณเดียว ระบบ DRM จึงได้กำหนดวิธีการมาตรฐานที่มีประสิทธิภาพสำหรับการรวมข้อมูลทั้งหมดเข้าเป็นสตรีมมัลติเพล็กซ์เดียว โดยใช้องค์ประกอบดังนี้:

• MDI (Multiplex Distribution Interface) [2] ซึ่งเป็นอินเทอร์เฟซสำหรับการรวมและกระจายข้อมูลมัลติเพล็กซ์• DCP (Distribution and Communications Protocol) [3] ซึ่งเป็นโปรโตคอลมาตรฐานที่ใช้โดย MDI

อินเทอร์เฟซและโปรโตคอลเหล่านี้ช่วยให้ระบบ DRM สามารถส่งข้อมูลเสียง ข้อมูลบริการ และข้อมูลควบคุมต่าง ๆ ไปยังอุปกรณ์ส่งสัญญาณได้ในรูปแบบที่เชื่อถือได้และสอดคล้องกับมาตรฐานสากล

การจัดวางอุปกรณ์เข้ารหัสเสียงและ Content Server

คู่มือ DRM แนะนำอย่างยิ่งให้ผู้กระจายเสียงติดตั้งตัวเข้ารหัสเสียง (audio encoder) และ/หรือ DRM Content Server ไว้ที่ศูนย์สตูดิโอสาเหตุสำคัญ (อธิบายเพิ่มเติมในหัวข้อ 6.2.2 – Optimising Sound Quality) ได้แก่:

คุณภาพเสียงสามารถควบคุมได้ดีกว่าเมื่อเข้ารหัสใกล้ต้นทาง

ลดการสูญเสียคุณภาพระหว่างการกระจายสัญญาณไปยังสถานีส่ง

ลดการผิดพลาดของสัญญาณเสียงก่อนการทำมัลติเพล็กซ์

ถึงแม้คำแนะนำหลักคือการจัดวางอุปกรณ์ที่สตูดิโอ แต่ยังมีตัวเลือกในการ ส่งสัญญาณเสียงไปยัง DRM multiplexer ที่สถานีส่ง ในกรณีนี้ระบบกระจายเสียงสำหรับรายการที่ใช้อยู่เดิม (เช่น ระบบลิงก์ไมโครเวฟ หรือไฟเบอร์) สามารถนำมาใช้ได้

ข้อมูลเพิ่มเติมที่จำเป็นสำหรับ Multiplexer

แม้ว่าระบบกระจายเสียงอนาล็อก เช่น AM เดิม อาจไม่ต้องการข้อมูลจำนวนมาก แต่ DRM multiplexer ต้องการข้อมูลเพิ่มเติมเพื่อทำงานอย่างถูกต้อง เช่น:

ประเภทตัวแปลงรหัสเสียง (audio coding)

อัตราบิตของเสียง (audio data rate)

รายการความถี่ทางเลือก (AFS list)

โหมดการส่ง (Transmission Mode A, B, C, D หรือ E)

พารามิเตอร์การมอดูเลชัน (เช่น 4QAM, 16QAM หรือ 64QAM)

ความกว้างแถบความถี่ของการส่ง (transmission bandwidth)

ข้อมูลเหล่านี้จำเป็นต้องถูกส่งให้กับ multiplexer และ encoder เพื่อให้สามารถตั้งค่าพารามิเตอร์ที่ถูกต้องกับบริการที่ต้องการส่งผ่านระบบ DRM

ความสำคัญของข้อมูลพารามิเตอร์ในสภาพการแพร่คลื่นต่าง ๆ

ความต้องการพารามิเตอร์เหล่านี้ยิ่งมีความสำคัญเป็นพิเศษสำหรับการส่งคลื่นสั้น (Shortwave – SW)เพราะ SW มีสภาพการแพร่คลื่นที่เปลี่ยนแปลงได้สูง เช่น การสะท้อนหลายชั้น การเฟดดิ้ง และความผันผวนของชั้นไอโอโนสเฟียร์

สำหรับการให้บริการในย่าน VHF (เช่น DRM+ หรือย่าน FM) การตั้งค่าพารามิเตอร์มีความคงที่มากกว่า จึงไม่จำเป็นต้องปรับเปลี่ยนข้อมูลบ่อยเท่า SW

ตัวอย่างอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

หากต้องการอ้างอิงเอกสารเฉพาะของแต่ละมาตรฐาน:

DRM Consortium. (2020). Multiplex Distribution Interface (MDI) specification. DRM Consortium.DRM Consortium. (2020). Distribution and Communications Protocol (DCP) specification. DRM Consortium.

หากต้องการให้ผม📌 แปลหัวข้อถัดไป เช่น 5.2.3 Channel Coding, 5.2.4 FAC/SDC/MSC📌 สร้างแผนภาพสถาปัตยกรรม DRM Distribution สำหรับวิทยานิพนธ์📌 สรุปเชิงวิเคราะห์การประยุกต์ DRM Distribution สำหรับ E-Learning ในพื้นที่ชนบท

แจ้งได้เลยครับ!

5.2.3 การเข้ารหัสและมอดูเลต (Coding & Modulation)

Energy Dispersal: กระจายบิตเพื่อป้องกันสัญญาณรูปแบบซ้ำซ้อน

Channel Coding: เพิ่มบิตเพื่อแก้ไขข้อผิดพลาด (error correction)

Cell Interleaving: สลับลำดับข้อมูลเพื่อลดผลกระทบจากการเฟด

Pilot Generator: เพิ่มข้อมูลควบคุมสำหรับการเทียบสัญญาณ

OFDM Cell Mapping: วางข้อมูลลงบนโครงข่ายเวลา–ความถี่

ผลลัพธ์สามารถออกมาในรูปแบบ:

สัญญาณ RF พร้อมส่ง

สัญญาณ I-Q baseband

สัญญาณ A-RFP สำหรับเครื่องส่ง AM แบบประสิทธิภาพสูง

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการ สำหรับหัวข้อ5.2.3 DRM Coding and Modulationจาก DRM Introduction and Implementation Guide พร้อมจัดรูปแบบเพื่อใช้ในงานวิจัยด้านE-Learning ด้วยระบบวิทยุดิจิทัล DRMรวมถึงตัวอย่างการอ้างอิงแบบ APA 7

**5.2.3 การเข้ารหัสและการมอดูเลตของระบบ DRM

(DRM Coding and Modulation)**

รูปที่ 5.2.3 แสดงแผนภาพบล็อกเชิงแนวคิดของ DRM Modulator ซึ่งทำหน้าที่แปลงข้อมูลดิจิทัลจาก Content Server ผ่านอินเทอร์เฟซ MDI/DCP ให้กลายเป็นสัญญาณที่สามารถส่งออกอากาศได้โดยเครื่องส่ง (transmitter)

องค์ประกอบหลักในกระบวนการ Coding และ Modulation ของ DRM

1) Energy Dispersal (การกระจายพลังงานสัญญาณ)

ฟังก์ชันนี้ทำหน้าที่ "สุ่ม" ลำดับบิตเพื่อลดรูปแบบซ้ำซ้อนที่ไม่ต้องการในสัญญาณที่ส่งออก ซึ่งช่วย

ลดความเป็นคาบของสัญญาณ

ป้องกันการเกิดลักษณะทางสเปกตรัมที่อาจทำให้รบกวนระบบอื่น

ช่วยเพิ่มประสิทธิภาพในการถอดรหัสของเครื่องรับ

2) Channel Encoder (ตัวเข้ารหัสช่องสัญญาณ)

ตัวเข้ารหัสช่องสัญญาณเพิ่มบิตซ้ำซ้อน (redundant bits) ลงในข้อมูลตามรูปแบบที่กำหนดเพื่อ

ป้องกันความผิดพลาด (error protection)

ช่วยให้ระบบสามารถแก้ไขข้อผิดพลาดได้ (error correction)

จากนั้น Channel Encoder ยังทำหน้าที่

กำหนดการแมปข้อมูลไปยัง QAM cells ซึ่งเป็นหน่วยข้อมูลพื้นฐานที่จะถูกนำไปมอดูเลตและส่งโดยเครื่องส่ง

3) Cell Interleaving (การอินเทอร์ลีฟเซลล์)

กระบวนการนี้จัดเรียงบิตของข้อมูลใหม่ในรูปแบบที่เป็นระบบเพื่อ

กระจายข้อมูลในมิติของเวลา

ลดผลกระทบจากการเฟดดิ้งอย่างรวดเร็ว (fast fading)

ข้อดีคือ หากสัญญาณบางช่วงถูกลดทอนหรือถูกบิดเบือน ข้อมูลที่เหลือยังคงสามารถประกอบกลับมาได้โดยมีข้อผิดพลาดน้อยที่สุดหากข้อมูลเสียงหรือดนตรีถูกส่งในลำดับเดิมแบบต่อเนื่อง เครื่องรับจะมีโอกาสสูญเสียข้อมูลจำนวนมากในกรณีเฟดดิ้ง แต่การใช้ interleaving ช่วยลดปัญหานั้นได้

4) Pilot Generator (ตัวสร้างพาหะนำร่อง)

เป็นกลไกที่ใส่สัญญาณนำร่อง (non-data carriers) โดยกำหนด

แอมพลิจูด

เฟส

อย่างเป็นระบบ เพื่อให้

เครื่องรับสามารถประมาณสภาพช่องสัญญาณ (channel equalisation)

ช่วยให้การดีมอดูเลตแบบ Coherent Demodulation มีความถูกต้องสูงขึ้น

5) OFDM Cell Mapper (ตัวจัดวางเซลล์ลงบนตาราง OFDM)

โมดูลนี้รวบรวมเซลล์ข้อมูลประเภทต่าง ๆ แล้ววางลงบน time–frequency gridในลักษณะที่

กระจายข้อมูลไปตามซับคาร์ริเออร์จำนวนมาก

เพิ่มความทนทานต่อสัญญาณรบกวน

เป็นหัวใจสำคัญของเทคนิค COFDM ที่ใช้ใน DRM

รูปแบบสัญญาณขาออกจาก DRM Modulator

เอาต์พุตของกระบวนการมอดูเลตในระบบ DRM สามารถอยู่ในหลายรูปแบบ ได้แก่

i. สัญญาณคลื่นความถี่ซับซ้อน (Complex waveform) ที่ถูกมอดูเลตแล้ว

สัญญาณนี้อาจอยู่ในรูป

IF (Intermediate Frequency)

RF (Radio Frequency)พร้อมสำหรับส่งออกทางเครื่องส่งโดยตรง

ii. สัญญาณ I-Q Baseband (In-phase และ Quadrature)

มีทั้งแบบ

อนาล็อก

ดิจิทัล

ซึ่งสามารถนำไปมอดูเลตเป็น IF หรือ RF ต่อได้การใช้ I-Q ทำให้ควบคุมแอมพลิจูดและเฟสของสัญญาณได้อย่างแม่นยำ

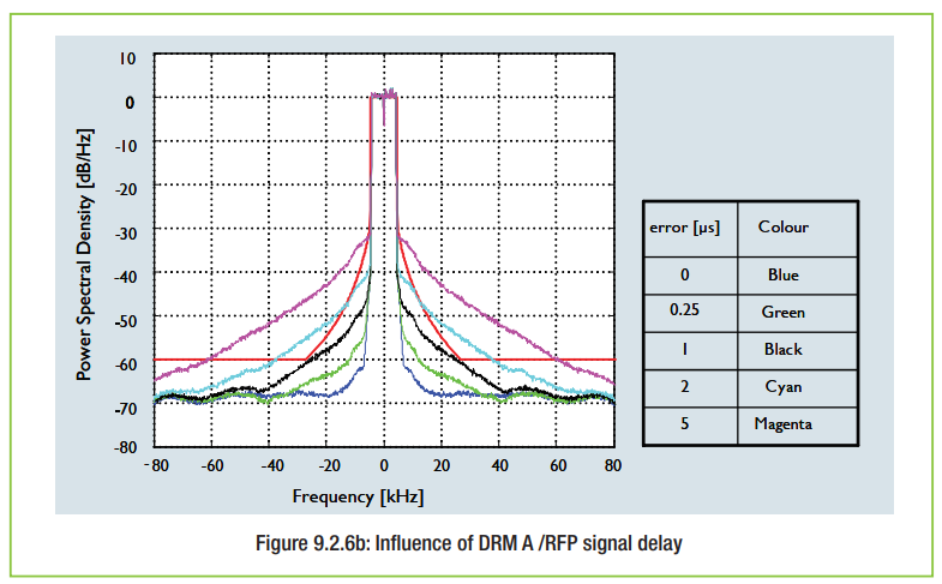

iii. สัญญาณ Phase–Amplitude หรือ “A-RFP”

รูปแบบนี้ได้จากการแปลง (transform) สัญญาณ I-QA-RFP มีความสำคัญเป็นพิเศษสำหรับ

การขยายสัญญาณ DRM โดยใช้อุปกรณ์เครื่องส่งแบบ AM เดิม

เครื่องส่งที่ใช้สถาปัตยกรรม high-efficiency

รายละเอียดเพิ่มเติมของ A-RFP อธิบายไว้ในหัวข้อ 9

ตัวอย่างอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM introduction and implementation guide (Version 5.1). DRM Consortium.

หากต้องการอ้างอิงรูปเพิ่มเติม เช่น รูป 5.2.3 ให้ระบุหน้า เช่น(DRM Consortium, 2020, p. 67)

หากต้องการให้ผม📌 แปลหัวข้อถัดไป เช่น FAC/SDC/MSCs, Transmission Modes A–E, หรือ Modulator Output Blocks📌 อธิบายความสำคัญของ Coding & Modulation กับระบบ E-Learning ทางวิทยุ DRM📌 ทำผังสถาปัตยกรรม DRM Modulation Chain สำหรับวิทยานิพนธ์

แจ้งผมได้เลยครับ!

5.2.4 โครงสร้างเฟรมของ DRM (Signal Framing)

ระบบใช้โครงสร้างเฟรมที่ประกอบด้วย FAC, SDC, และ MSC โดย:

FAC: ไม่ถูก time interleaved ทำให้เครื่องรับสามารถหาสัญญาณได้รวดเร็ว

SDC: ให้ข้อมูลในการเลือกบริการ สำรองสัญญาณ และเวลา

MSC: ส่งข้อมูลเสียงและบริการ

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการ สำหรับหัวข้อ5.2.4 Broadcast Signal Framingจากคู่มือ DRM พร้อมจัดรูปแบบสำหรับใช้ใน วรรณกรรมงานวิจัยด้าน E-Learning ผ่านระบบวิทยุดิจิทัล DRMและรวมการอ้างอิงแบบ APA 7

5.2.4 การจัดเฟรมสัญญาณกระจายเสียง (Broadcast Signal Framing)

รูปที่ 5.2.4 แสดงโครงสร้างเฟรม (framing) และความสัมพันธ์ด้านเวลา (temporal relationship) ระหว่างข้อมูลที่ส่งทั้งสามประเภทหลัก ได้แก่

FAC (Fast Access Channel)

SDC (Service Description Channel)

MSC (Main Service Channel)

โครงสร้างการจัดเฟรมดังกล่าวถูกกำหนดขึ้นโดยคำนึงถึงความต้องการของเครื่องรับเป็นสำคัญทั้งในแง่ของการจูนสัญญาณ (tuning), การจูนใหม่ (re-tuning) และการประมวลผลเนื้อหา (content operations)

1. FAC – ไม่ทำ Time-Interleaving เพื่อให้ซิงโครไนซ์ได้เร็ว

ข้อมูลที่อยู่ใน FAC

ไม่ได้ถูกทำ time-interleaving

ถูกจำกัดให้อยู่ในกลุ่มของตัวพาหะเฉพาะในโดเมนความถี่ (specific group of carriers)

แนวทางนี้ช่วยให้เครื่องรับสามารถ

ซิงโครไนซ์สัญญาณได้อย่างรวดเร็ว

ระบุพารามิเตอร์การมอดูเลตที่ใช้ใน MSC ได้อย่างถูกต้องทันที

บทบาทของ FAC จึงสำคัญต่อ initial tuning ของผู้ฟังและต่อการเริ่มต้นถอดรหัสสัญญาณ DRM

2. SDC – ข้อมูลคงที่ ส่งในช่วงต้นของ Super-Frame

SDC ถูกกระจาย (broadcast) บน ตัวพาหะทุกตัว (all carriers)เป็นระยะเวลา สองสัญลักษณ์ (two symbols)ในช่วงเริ่มต้นของแต่ละ super-frame

คุณลักษณะสำคัญของ SDC คือ

ข้อมูลมักมีลักษณะ คงที่ (static)

จึง ซ้ำกัน (repetitious) ในทุก super-frame

ข้อดีคือ เมื่อเครื่องรับซิงโครไนซ์สัญญาณเรียบร้อยแล้วช่วงสองสัญลักษณ์แรกนี้สามารถถูกใช้สำหรับ

➡ การสลับความถี่ทางเลือก (Alternative Frequency Switching; AFS)

ดังกล่าวอ้างถึงในหัวข้อ 5.3.5

คุณสมบัตินี้สำคัญมากสำหรับบริการที่ต้องการความต่อเนื่องโดยไม่สะดุด เช่น

รายการการเรียนรู้ทางไกลผ่าน DRM (DRM-based distance learning)

รายการข่าวหรือประกาศความปลอดภัย

รายการเสียงที่มีความสำคัญด้านสาธารณสุขหรือการศึกษา

สรุปความสำคัญด้านการออกแบบ DRM สำหรับงานวิจัย E-Learning

การจัดเฟรมแบบ FAC–SDC–MSC ใน DRM**

✓ ช่วยให้ผู้เรียนที่ใช้เครื่องรับ DRM สามารถรับสัญญาณเรียนรู้ได้ทันทีแม้ในพื้นที่ห่างไกล✓ ลดเวลาการจูนใหม่ระหว่างสถานี ทำให้บริการการเรียนรู้ไม่สะดุด✓ รองรับการสลับความถี่อัตโนมัติ ซึ่งเหมาะกับบริการ DRM School Radio หรือ วิทยุเพื่อการศึกษาในชนบท✓ ช่วยให้การส่งข้อมูลประกอบ เช่น Journaline, คำสั่งเรียน, เนื้อหา AFS สามารถถอดรหัสได้อย่างมั่นคง

คุณลักษณะเหล่านี้สนับสนุนโดยตรงต่อการออกแบบระบบ E-Learning ผ่านวิทยุดิจิทัล DRM

ตัวอย่างอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

หากต้องการอ้างอิงรูป 5.2.4 เฉพาะจุด ให้ระบุตัวอย่างเช่น(DRM Consortium, 2020, p. 72)

หากต้องการให้ผมแปลหัวข้อถัดไป เช่น📌 FAC / SDC รายละเอียดภายใน (Section 6.3 และ 6.4)📌 5.3.5 Alternative Frequency Signalling (AFS)📌 หรือให้ผมสรุปเชิงวิเคราะห์เชื่อมโยงกับการออกแบบบทเรียนวิทยุ DRM

แจ้งผมได้เลยครับ!

5.2.4.1 โครงสร้างช่องสัญญาณเข้าถึงแบบรวดเร็ว (Fast Access Channel: FAC)

โครงสร้างของช่องสัญญาณ FAC ถูกกำหนดขึ้นจากกรอบสัญญาณ (frame) ที่มีความยาว 400 มิลลิวินาที หรือ 100 มิลลิวินาที (ดูรูปที่ 5.2.4) โดย FAC ทำหน้าที่ส่งข้อมูลเกี่ยวกับพารามิเตอร์ของช่องสัญญาณซึ่งจำเป็นต่อการถอดรหัสมัลติเพล็กซ์ (demodulation of the multiplex) ตลอดจนข้อมูลพื้นฐานสำหรับการเลือกบริการ (service selection) ที่ช่วยให้เครื่องรับสามารถสแกนหาบริการได้อย่างรวดเร็ว

พารามิเตอร์ของช่องสัญญาณ เช่น การครองสเปกตรัม (spectrum occupancy) และความลึกของการอินเทอร์ลีฟ (interleaving depth) ช่วยให้เครื่องรับสามารถถอดรหัสมัลติเพล็กซ์ได้อย่างรวดเร็ว ข้อมูลใน FAC ยังรวมถึงข้อมูลของบริการที่อยู่ภายในมัลติเพล็กซ์ ซึ่งช่วยให้เครื่องรับตัดสินใจได้ว่าจะถอดรหัสข้อมูลของมัลติเพล็กซ์นี้หรือไม่ หากบริการที่ต้องการไม่อยู่ในชุดข้อมูลดังกล่าว เครื่องรับจะทำการเปลี่ยนความถี่และค้นหาช่องสัญญาณใหม่

แต่ละกรอบสัญญาณของการส่ง (transmission frame) จะมี FAC block หนึ่งชุด FAC block มีพารามิเตอร์ที่บรรยายคุณลักษณะของช่องสัญญาณและพารามิเตอร์ที่บรรยายหนึ่งหรือสองบริการ พร้อมด้วยรหัสตรวจสอบความถูกต้องแบบ CRC (Cyclic Redundancy Check)

สำหรับโหมดความทนทาน A, B, C และ D FAC block จะประกอบด้วยพารามิเตอร์ที่บรรยายช่องสัญญาณร่วมกับพารามิเตอร์ของบริการหนึ่งชุด พร้อมด้วย CRC

สำหรับโหมดความทนทาน E โครงสร้าง FAC block จะคล้ายกัน แต่จะมีพารามิเตอร์ของบริการสองชุด หากจำนวนบริการที่ส่งภายในมัลติเพล็กซ์มีมากเกินกว่าที่ FAC block หนึ่งชุดจะบรรยายได้ครบ จะต้องใช้ FAC block หลายชุดเพื่อให้ครอบคลุมทุกบริการ

รายละเอียดทั้งหมดของโครงสร้าง FAC และเนื้อหาสามารถดูได้ในหัวข้อ 6.3 ของเอกสารสเปก DRM [1]

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการ สำหรับหัวข้อ5.2.4.1 Fast Access Channel (FAC) Structureจากคู่มือ DRM พร้อมรูปแบบที่เหมาะสมต่อการใช้เขียน วรรณกรรมงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ (E-Learning) ด้วยระบบวิทยุดิจิทัล DRMและมีตัวอย่างการอ้างอิงแบบ APA 7

5.2.4.1 โครงสร้างของช่องสัญญาณเข้าถึงอย่างรวดเร็ว (Fast Access Channel: FAC)

โครงสร้างของ FAC ถูกสร้างขึ้นบนกรอบสัญญาณ (frame) ที่มีความยาว 400 มิลลิวินาที หรือ 100 มิลลิวินาที (ดูรูปที่ 5.2.4) ช่องสัญญาณ FAC ใช้เพื่อส่งข้อมูลเกี่ยวกับพารามิเตอร์ของช่องสัญญาณ ซึ่งจำเป็นสำหรับการถอดรหัสสัญญาณมัลติเพล็กซ์ (de-modulation of the multiplex) รวมถึงข้อมูลพื้นฐานสำหรับการเลือกบริการ (service selection) เพื่อให้เครื่องรับสามารถสแกนหาบริการได้อย่างรวดเร็ว

บทบาทของพารามิเตอร์ใน FAC

พารามิเตอร์ของช่องสัญญาณ เช่น

การครองสเปกตรัม (spectrum occupancy)

ความลึกของการอินเทอร์ลีฟ (interleaving depth)

ช่วยให้เครื่องรับสามารถถอดรหัสมัลติเพล็กซ์ได้อย่างรวดเร็ว นอกจากนี้ FAC ยังบรรจุข้อมูลเกี่ยวกับบริการที่อยู่ในมัลติเพล็กซ์ ซึ่งช่วยให้เครื่องรับสามารถตัดสินใจได้ว่า

จะถอดรหัสมัลติเพล็กซ์ปัจจุบันหรือ

หากไม่มีบริการที่ต้องการ ให้เปลี่ยนความถี่และทำการค้นหาใหม่

คุณสมบัตินี้ทำให้ระบบ DRM รองรับการสแกนช่องสัญญาณได้รวดเร็ว เหมาะสำหรับบริการที่ต้องการความต่อเนื่อง เช่น รายการการเรียนรู้ทางไกลผ่านวิทยุดิจิทัล (DRM E-Learning)

โครงสร้างของ FAC Block

แต่ละเฟรมของการส่งสัญญาณหนึ่งชุด (transmission frame) จะมี FAC block หนึ่งบล็อกโดย FAC block จะประกอบด้วย:

พารามิเตอร์ที่อธิบายช่องสัญญาณ

พารามิเตอร์สำหรับบริการหนึ่งหรือสองบริการ (แล้วแต่โหมด)

รหัสตรวจสอบความถูกต้อง CRC (Cyclic Redundancy Check)

FAC ในโหมดความทนทานต่าง ๆ (Robustness Modes)

โหมด A, B, C และ D

FAC block จะประกอบด้วย

พารามิเตอร์ช่องสัญญาณ

พารามิเตอร์บริการ หนึ่งชุด

CRC

โหมด E (ใช้ใน DRM+)

FAC block จะมี

พารามิเตอร์ช่องสัญญาณ

พารามิเตอร์บริการ สองชุด

CRC

เนื่องจากโหมด E มีแบนด์วิดท์กว้างกว่าและรองรับบริการมากขึ้น

การใช้หลาย FAC Blocks

หากมัลติเพล็กซ์มีจำนวนบริการมากเกินกว่าที่ FAC block หนึ่งบล็อกจะอธิบายได้ครบ จะต้องใช้ FAC blocks หลายบล็อก เพื่อให้สามารถอธิบายบริการทั้งหมดได้อย่างครบถ้วน

รายละเอียดเพิ่มเติม

รายละเอียดเชิงลึกเกี่ยวกับโครงสร้างและเนื้อหาของ FAC อธิบายไว้ในหัวข้อ 6.3 ของข้อกำหนด DRM specification [1]

ความสำคัญของ FAC ต่อระบบ DRM-Based E-Learning

FAC ทำให้ระบบ DRM สามารถ:✓ ผู้เรียนที่ใช้เครื่องรับ DRM ซิงโครไนซ์ได้เร็ว → ลดเวลาเข้าชั้นเรียนออนไลน์ทางวิทยุ✓ เครื่องรับสามารถรู้ว่าช่องปัจจุบันมีบริการเรียนรู้หรือไม่ → ปรับความถี่อัตโนมัติ✓ รองรับเครือข่าย DRM หลายสถานี เช่น การเรียนรู้ระดับจังหวัดหรือระดับประเทศ

คุณสมบัติเหล่านี้ทำให้ FAC เป็นองค์ประกอบสำคัญของการสื่อสารเพื่อการศึกษาในพื้นที่ห่างไกล

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างอ้างอิงในเนื้อหา:(DRM Consortium, 2020, p. 75)

หากต้องการให้ผมแปลต่อหัวข้อ 5.2.4.2 SDC Structure, 5.2.4.3 MSC, หรือสรุปเป็นตารางเปรียบเทียบ FAC–SDC–MSC สำหรับงานวิจัย สามารถบอกได้เลยครับ!

5.2.4.2 โครงสร้างช่องสัญญาณบรรยายบริการ (Service Description Channel: SDC)

SDC ประกอบด้วยข้อมูลที่จำเป็นสำหรับการถอดรหัส MSC (Main Service Channel) ข้อมูลเกี่ยวกับการค้นหาแหล่งสัญญาณสำรองหรือสัญญาณทางเลือกของข้อมูลเดียวกัน และข้อมูลที่บ่งบอกคุณลักษณะของบริการภายในมัลติเพล็กซ์

ช่วงเวลาในการเกิดกรอบสัญญาณของ SDC (frame periodicity) สัมพันธ์กับความยาวของซูเปอร์เฟรม (super-frame) ซึ่งเป็น 1200 มิลลิวินาที หรือ 400 มิลลิวินาที ทั้งนี้ขึ้นอยู่กับโหมด DRM ปริมาณข้อมูลที่ส่งได้ใน SDC (data capacity) จะแปรผันตามการครองสเปกตรัมของมัลติเพล็กซ์และพารามิเตอร์อื่น ๆ การใช้ค่า AFS index สามารถเพิ่มความจุของ SDC ได้

การตรวจสอบความถี่ทางเลือก (alternative frequency checking) สามารถทำได้โดยไม่ทำให้บริการขาดช่วง หากข้อมูลใน SDC ถูกเก็บไว้ในรูปกึ่งคงที่ (quasi-static) ดังนั้นจึงจำเป็นต้องบริหารจัดการข้อมูลใน SDC frames อย่างรอบคอบ

SDC ทำหน้าที่ส่งข้อมูลสำคัญและข้อมูลบ่งชี้หลายประการ ได้แก่:• คำอธิบายมัลติเพล็กซ์ (Multiplex description)• การส่งสัญญาณความถี่ทางเลือก (Alternative frequency signalling)• การรองรับและการสวิตช์ประกาศ (Announcement support and switching)• ข้อมูลวันและเวลา (Time and date information)• ข้อมูลเสียง (Audio information)• พารามิเตอร์ของช่องสัญญาณ FAC• ข้อมูลภาษาและประเทศ (Language and country data)• การส่งสัญญาณการปรับเปลี่ยนค่าการส่ง (Signalling of reconfigurations)

5.3 การกำหนดค่าและปรับตั้งระบบ DRM (Configuring the DRM System)

หัวข้อนี้อธิบายว่าชิ้นส่วนองค์ประกอบต่าง ๆ ของระบบ DRM ทำงานร่วมกันอย่างไร เพื่อให้สามารถปรับแต่งระบบให้เหมาะสมกับความต้องการเฉพาะของผู้กระจายเสียง ไม่ว่าจะเป็นด้านคุณภาพเสียง จำนวนบริการเสียง จำนวนบริการข้อมูล และระดับความทนทานต่อสัญญาณรบกวน

5.3.1 พารามิเตอร์ด้านการมอดูเลชันและการเข้ารหัส (Modulation & Coding Parameters)

หัวข้อนี้นำเสนอแนวทางเกี่ยวกับความเป็นไปได้ของการเลือกใช้พารามิเตอร์สัญญาณ DRM สำหรับการใช้งานประเภทต่าง ๆ พร้อมคำอธิบายเพิ่มเติมเกี่ยวกับวิธีเลือกพารามิเตอร์ให้เหมาะสมกับความต้องการด้านพื้นที่ให้บริการ (coverage requirements)

i. โหมดความทนทาน (Robustness Modes)

เพื่อให้ประสิทธิภาพของระบบเหมาะสมที่สุด พารามิเตอร์ OFDM ในการส่งสัญญาณ เช่น

ระยะห่างของตัวพาหะ (carrier spacing)

ช่วงกันสัญญาณ (guard interval)

ความหนาแน่นของสัญญาณนำร่อง (pilot density)

จำเป็นต้องสอดคล้องกับลักษณะของช่องสัญญาณคลื่นวิทยุ (RF channel)

ระบบ DRM ถูกออกแบบให้สามารถทำงานได้ในทั้งตัวกลางที่มีการไอออนไนซ์และไม่มีการไอออนไนซ์ และครอบคลุมย่านความถี่กว้างหลายทศวรรษ โดยเฉพาะย่าน AM ซึ่งมีรูปแบบการแพร่คลื่นที่หลากหลาย ได้แก่

• Ground-wave propagation

สัญญาณเดินทางตามผิวโลก และสัญญาณรบกวนหลักมักเกิดจากสัญญาณรบกวนทางไฟฟ้า (electrical noise)

พารามิเตอร์ด้านการมอดูเลชันและการเข้ารหัส

โหมดความทนทานของ DRM (Robustness Modes)

• Mode Aได้รับการออกแบบเพื่อให้ได้อัตราบิต (bit rate) สูงที่สุดเท่าที่เป็นไปได้ ภายใต้เงื่อนไขการครอบคลุมแบบ ground-wave หรือ line-of-sight ซึ่งมีการบิดเบือนของสัญญาณค่อนข้างน้อย

• Mode Bมักเป็นตัวเลือกแรกสำหรับการแพร่กระจายสัญญาณแบบ sky-wave ซึ่งมีการสะท้อนจากชั้นบรรยากาศไอโอโนสเฟียร์

• Mode C และ Mode Dเหมาะสำหรับสภาพการแพร่กระจายที่รุนแรงมากขึ้น เช่น

เส้นทางสัญญาณที่ยาวมาก

การสะท้อนหลายครั้ง (multiple hops)

การสะท้อนเกือบในแนวดิ่ง (near vertical incidence)ซึ่งอาจเกิดการสะท้อนที่มีความแรงสูงหลายทิศทาง ส่งผลให้เกิดความล่าช้าแตกต่างกันและการเฟดดิ้งอย่างรุนแรง

• Mode Eใช้ในย่านความถี่วิทยุ VHF ตั้งแต่ 30 MHz ถึง Band III ซึ่งเป็น DRM+ โดยเฉพาะสำหรับบริการวิทยุดิจิทัลในย่าน FM

ii. พารามิเตอร์การมอดูเลต (Modulation Parameters)

นอกจากโหมดการส่งสัญญาณพื้นฐานแล้ว ระบบ DRM ยังมีทางเลือกเกี่ยวกับ

ผังกลุ่มมอดูเลชัน (QAM constellation)

อัตราการเข้ารหัสแบบ Viterbi

สำหรับช่องบริการหลัก (Main Service Channel: MSC)

โดยทั่วไป หากผู้กระจายเสียงเลือก transmission mode ได้อย่างถูกต้อง ขอบเขตพื้นที่บริการ (service area) จะถูกกำหนดโดยอัตราส่วนสัญญาณต่อสัญญาณรบกวน (Signal-to-Noise Ratio: SNR) ที่เครื่องรับได้รับเป็นหลัก ซึ่งช่วยให้สามารถใช้เครื่องมือวางแผนระบบแบบอนาล็อกได้ (อ้างอิงใน Section 10)

การเลือกมอดูเลชันใน DRM30

ใน DRM30 ผู้กระจายเสียงสามารถเลือกใช้ 64QAM หรือ 16QAM สำหรับ MSC

64QAM ให้ความจุข้อมูลสูงกว่า แต่ต้องการ SNR ที่สูง

16QAM มีความทนทานต่อสัญญาณรบกวนมากกว่า จึงเหมาะกับพื้นที่ที่คาดว่า SNR จะต่ำเกินไปที่จะรองรับ 64QAM

ดังนั้น การเลือก QAM จึงขึ้นอยู่กับระดับ SNR และสภาพแวดล้อมสัญญาณในพื้นที่เป้าหมาย

การเลือกมอดูเลชันใน DRM+ (Mode E)

สำหรับโหมด DRM+ (Mode E) สามารถเลือกใช้

16QAM หรือ

4QAM

โดย 4QAM จะมีความทนทานสูงที่สุดแต่มีอัตราบิตน้อยที่สุด ในขณะที่ 16QAM ให้ความจุข้อมูลสูงกว่าแต่ต้องการ SNR ที่ดีกว่า

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

หมายเหตุ:

เปลี่ยนปีตามคู่มือ DRM ที่ท่านใช้อยู่

หากจะอ้างอิงเนื้อหาเฉพาะจุด เช่นเรื่อง robustness modes ให้ระบุหน้า เช่น(DRM Consortium, 2020, p. 58)

หากต้องการให้ผม✅ ทำ ตารางเปรียบเทียบ Mode A–E✅ อธิบายความเชื่อมโยงระหว่าง Robustness Modes กับการออกแบบระบบ E-Learning ผ่าน DRM✅ สร้าง โมเดลแนวคิดสำหรับงานวิจัย เกี่ยวกับ “คุณภาพสัญญาณ–ประสบการณ์การเรียนรู้”

เพียงบอกผมได้เลยครับ!

Top of Form

10000 chars

Bottom of Form

Ch

DRM มีโหมดความทนทานต่อการรบกวน 5 แบบ:

มีให้เลือกใช้ modulation แบบ QAM เช่น 4QAM, 16QAM, 64QAM ขึ้นอยู่กับคุณภาพสัญญาณที่ต้องการ

5.3.2 การแบ่งบริการและความจุข้อมูล (Multiplexing & Payload Capacity)

5.3.2 การทำมัลติเพล็กซ์บริการและความจุเพย์โหลด (Service Multiplexing and Payload Capacity)

ภายใต้ข้อจำกัดของพารามิเตอร์การมอดูเลชัน ซึ่งถูกกำหนดขึ้นเพื่อให้บรรลุคุณภาพบริการ (Quality of Service: QoS) ตามที่ต้องการ ผู้แพร่กระจายเสียงยังมีความยืดหยุ่นในการกำหนดวิธีใช้ความจุใน Main Service Channel (MSC) ที่มีอยู่

ผู้แพร่กระจายเสียงอาจเลือกที่จะ

จัดสรรความจุบางส่วนเพื่อให้บริการข้อมูล (data service) ควบคู่ไปกับบริการเสียงหรือ

แบ่งความจุเพื่อให้บริการเสียงมากกว่าหนึ่งบริการ

ตัวอย่างกรณีใช้งานที่เป็นไปได้ ได้แก่:

บริการเสียงคุณภาพสูงที่ประกอบด้วยดนตรีและเสียงพูดพร้อมกับ

บริการเสียงที่ใช้อัตราบิตต่ำ (low bit-rate speech service) เช่น

ข่าวพาดหัว

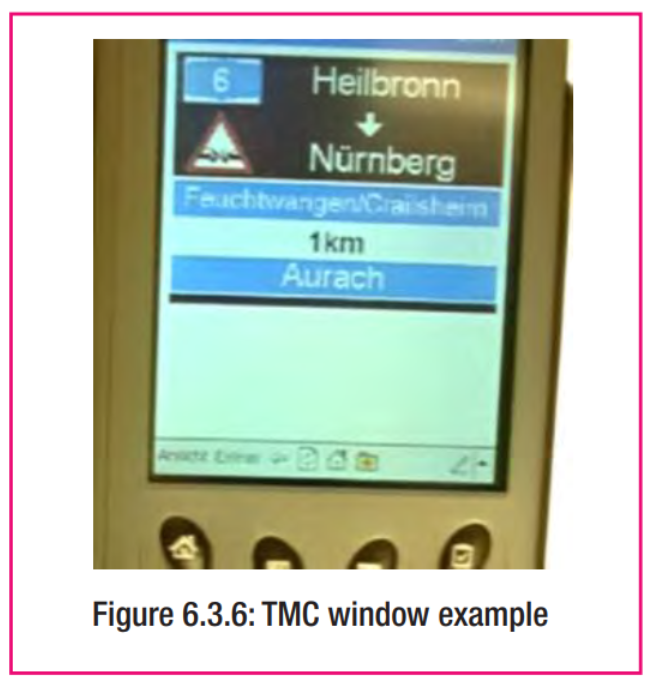

ข้อมูลจราจร

ข้อมูลเสียงสั้น ๆ แบบ voice-only

ข้อมูลประกาศสำหรับผู้เรียนในระบบ E-Learning ทางไกล

แนวทางนี้ตรงกับข้อกำหนดด้าน สื่อสารเพื่อการศึกษา โดยเฉพาะเมื่อต้องการให้ผู้เรียนได้รับทั้งบทเรียนหลักและข้อมูลเสริมแบบ real-time ในช่องสัญญาณเดียวกัน

บริการในระบบ DRM: นิยามและโครงสร้าง (Service Definitions)

ในระบบ DRM คำว่า “Service” อาจหมายถึง บริการเสียง (audio) หรือ บริการข้อมูล (data) อย่างใดอย่างหนึ่ง โดยมีลักษณะดังนี้:

• Audio service

ประกอบด้วย:

ส่วนประกอบเสียงหนึ่งชุด (one audio component)

และอาจมีส่วนประกอบข้อมูลกำกับ (associated data component) ได้หนึ่งชุดหรือไม่มีเลย

• Data service

ประกอบด้วย:

ส่วนประกอบข้อมูลหนึ่งชุด (one data component)

โครงสร้าง Stream ของบริการ

หนึ่ง stream ในระบบ DRM สามารถประกอบด้วย:

1) Synchronous Stream Mode

ประกอบด้วยส่วนประกอบเสียง 1 ชุด

และ ส่วนประกอบข้อมูล 1 ชุด (รวม 2 ส่วน)

เหมาะสำหรับบริการเสียงเพื่อการศึกษา + ข้อมูลประกอบ เช่น

สไลด์

สคริปต์บทเรียน

Journaline

2) Packet Mode

รองรับส่วนประกอบข้อมูลได้ สูงสุด 4 ชุดเหมาะสำหรับรายการข้อมูลการศึกษา เช่น

Learning objects

ข่าวประกาศโรงเรียน

ข้อความสั้นสำหรับนักเรียน

(อ้างอิงรูปที่ 5.3.2)

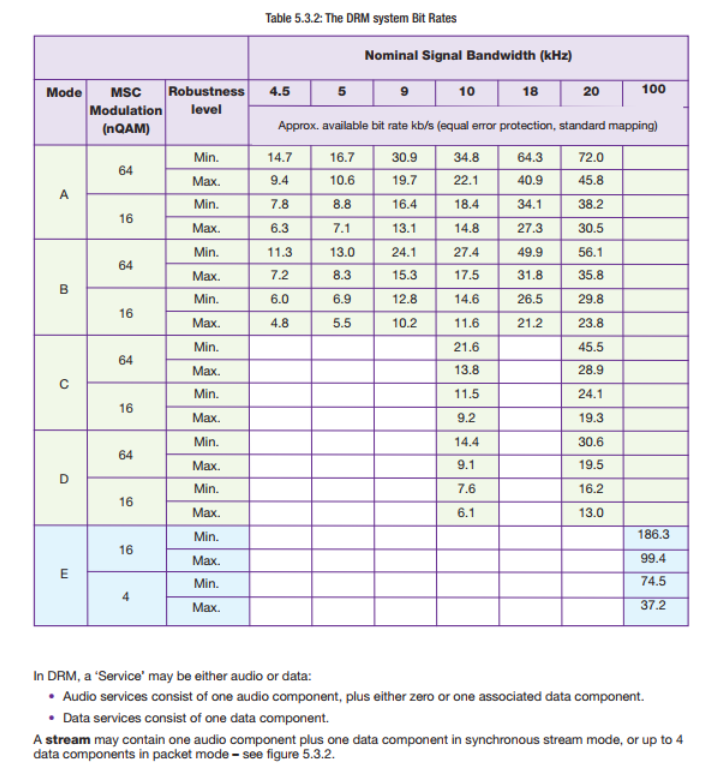

ตารางอัตราบิตของ DRM (Table 5.3.2 DRM System Bit Rate Table)

ตารางดังกล่าวแสดงช่วงอัตราบิตที่สามารถใช้ได้ในแต่ละระดับของ

ความทนทานของสัญญาณ (signal robustness)

ความกว้างช่องสัญญาณ (channel bandwidth)

ค่าการเพิ่มอัตราบิตขั้นต่ำ (bit-rate increment) ได้แก่:

20 bps ใน DRM30

80 bps ใน DRM+

ค่าการปรับละเอียดระดับนี้ทำให้สามารถออกแบบบริการเสียงและข้อมูลได้อย่างเหมาะสม เช่น

ปรับคุณภาพเสียงตามสภาพสัญญาณ HF/MF

ปรับเนื้อหาวิชาการในบริการข้อมูลให้พอดีกับ payload

ความสำคัญของหัวข้อนี้ต่อระบบ DRM-Based E-Learning

✓ รองรับการส่งบทเรียนเสียงคุณภาพสูงควบคู่กับข้อมูลเสริมเพื่อการเรียนรู้✓ สามารถจัดลำดับความสำคัญของข้อมูล เช่น บทเรียนหลัก (high bit-rate) + ข่าว/คำสั่งการเรียนรู้ (low bit-rate)✓ รองรับเนื้อหาแบบหลายบริการในช่องเดียว → เหมาะกับ “DRM School Broadcast Multiplex”✓ ช่วยให้สถานีการศึกษาสามารถออกแบบบริการได้ยืดหยุ่นตามข้อจำกัดสเปกตรัม

ตัวอย่างอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างอ้างอิงในเนื้อหา:(DRM Consortium, 2020, p. 88)

ใน 1 ความถี่ DRM สามารถให้บริการ:

บริการเสียง (1 เสียง + 4 ข้อมูลประกอบ)

บริการข้อมูลล้วน

รวมกันได้สูงสุด 4 stream

สามารถเลือกกำหนดความจุและลำดับความสำคัญของแต่ละ stream ได้อย่างยืดหยุ่น

5.3.3 เครือข่ายความถี่เดี่ยว (SFN)

5.3.3 เครือข่ายความถี่เดี่ยวและหลายความถี่ (Single and Multi Frequency Networks)

ระบบ DRM รองรับการใช้งานในรูปแบบ เครือข่ายความถี่เดี่ยว (Single Frequency Network: SFN)ซึ่งหมายถึงกรณีที่มีเครื่องส่งหลายเครื่องกระจายสัญญาณ DRM เดียวกันบน ความถี่เดียวกัน โดยตั้งใจให้พื้นที่ครอบคลุมของเครื่องส่งแต่ละตัวมีการซ้อนทับกัน

ในพื้นที่ที่สัญญาณจากหลายเครื่องส่งซ้อนทับกันนั้น เครื่องรับจะได้รับสัญญาณจากมากกว่าหนึ่งแหล่ง หากสัญญาณทั้งหมดมาถึงภายในช่วงเวลาที่แตกต่างกันไม่เกินช่วง guard intervalสัญญาณดังกล่าวจะ เสริมกัน (positive reinforcement) และเกิดผลลัพธ์ดังนี้:

คุณภาพการรับสัญญาณดีขึ้น

พื้นที่ให้บริการ (service coverage) กว้างขึ้นและมีเสถียรภาพมากขึ้น

สัญญาณไม่เกิดการรบกวนกันเอง

เมื่อเทียบกับการให้บริการด้วยเครื่องส่งเพียงตัวเดียวในพื้นที่ดังกล่าว ประสิทธิภาพของ SFN จะสูงกว่าอย่างมาก

การออกแบบ SFN และประโยชน์ด้านประสิทธิภาพสเปกตรัม

ด้วยการออกแบบที่เหมาะสมและการใช้เครื่องส่งหลายเครื่องในเครือข่าย SFN สามารถครอบคลุมพื้นที่ระดับภูมิภาคหรือระดับประเทศได้โดยใช้เพียง ความถี่เดียวซึ่งช่วยเพิ่มประสิทธิภาพการใช้สเปกตรัมอย่างมหาศาล เมื่อเทียบกับระบบอนาล็อกเดิมที่ต้องใช้หลายความถี่เพื่อครอบคลุมพื้นที่เดียวกัน

รูปที่ 5.3.3 แสดงตัวอย่างโครงข่ายระดับประเทศในสหราชอาณาจักร ซึ่งเดิมใช้ความถี่ MF จำนวนห้าความถี่ หากเปลี่ยนเป็น DRM SFN จะสามารถคืนความถี่จำนวนสี่ช่องเพื่อนำไปใช้สำหรับบริการอื่นได้

การใช้เครือข่ายแบบหลายความถี่ (Multi Frequency Network: MFN)

ในกรณีที่ไม่มีความเหมาะสมในการใช้ SFN เช่น ข้อจำกัดทางภูมิศาสตร์ การสะท้อนสัญญาณ หรือข้อจำกัดด้านกำลังส่ง อาจเลือกใช้ระบบ MFN แทน

สำหรับ MFN:

สัญญาณ DRM ที่ส่งจากแต่ละเครื่องส่งมีเนื้อหา เหมือนกันทุกประการแต่

ความถี่ของแต่ละเครื่องส่ง แตกต่างกัน

คุณลักษณะเด่นของ MFN:

ระบบ DRM ออกแบบให้มีช่วงเวลาสั้น ๆ ที่ไม่มีการส่งข้อมูล MSC ซึ่ง:

ไม่ได้สร้างผลกระทบต่อผู้ฟัง เพราะเครื่องรับจะจัดเรียงเวลาใหม่ (re-timing)

ทำให้ข้อมูลเสียงยังคงต่อเนื่องไม่น่าเบื่อ

แต่ช่วงเวลาสั้นนี้มีประโยชน์มาก เพราะมันเปิดโอกาสให้เครื่องรับสามารถ:

✔ จูนไปยังความถี่สำรอง (alternative frequency) ที่เป็นบริการเดียวกัน

เพื่อประเมินคุณภาพสัญญาณ

หากสัญญาณบนความถี่ใหม่มีคุณภาพดีกว่า เครื่องรับจะคงอยู่ที่ความถี่ใหม่หากแย่กว่า เครื่องรับจะกลับไปยังความถี่เดิมโดยอัตโนมัติ

เงื่อนไขความสำเร็จของ MFN

การสลับความถี่แบบไม่สะดุด (seamless switching) จะเกิดขึ้นได้ก็ต่อเมื่อ:

สัญญาณบนความถี่ทางเลือกมีการซิงโครไนซ์อย่างถูกต้องที่เครื่องรับ

ระบบมีการส่งสัญญาณ AFS (Alternative Frequency Signalling)

ซึ่งอธิบายในหัวข้อ 5.3.5

การเพิ่มความน่าเชื่อถือของการรับสัญญาณ

หากเครื่องรับถูกออกแบบให้มีชุดประมวลผลสัญญาณเพื่อการถอดรหัสมากกว่าหนึ่งชุด (dual or multi-decoder chains):

สามารถทำการเปรียบเทียบสัญญาณหลายความถี่อย่างต่อเนื่องหรือ

ผสานสัญญาณเข้าด้วยกันเพื่อเพิ่มความเสถียรของการรับสัญญาณ (frequency & path diversity gain)

ผลลัพธ์คือ✓ ความน่าเชื่อถือสูงขึ้น✓ ลดผลกระทบจากการเฟดดิ้ง✓ เหมาะสำหรับการแพร่เสียงเพื่อการศึกษาในพื้นที่ชนบทที่มีสภาพการแพร่คลื่นซับซ้อน

ความสำคัญของ SFN/MFN ต่อระบบ DRM-Based E-Learning

ระบบ E-Learning ทางวิทยุดิจิทัลต้องการความต่อเนื่องสัญญาณสูง SFN และ MFN ช่วยให้:

✓ ครอบคลุมพื้นที่กว้างด้วยคุณภาพสัญญาณคงที่✓ ลด dead zones ในพื้นที่ชนบท✓ รองรับการส่งบทเรียนระดับประเทศด้วยความถี่เดียว✓ ผู้เรียนไม่พลาดเนื้อหาสำคัญเมื่อเคลื่อนที่ หรือเมื่อความถี่อ่อนตัวลง✓ เครื่องรับสามารถสลับความถี่อัตโนมัติด้วย AFS เพื่อความต่อเนื่องในการเรียน

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างการอ้างอิงในเนื้อหา:(DRM Consortium, 2020, p. 92)

DRM รองรับการใช้เครือข่ายแบบความถี่เดียวกัน (SFN) โดยหลายเครื่องส่งจะส่งสัญญาณเดียวกันบนความถี่เดียวกัน ช่วยลดการใช้คลื่นความถี่

5.3.4 การส่งพร้อมกันแบบแอนะล็อก + ดิจิทัล (Simulcast)

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการ ของหัวข้อ5.3.4 Simulcastจากคู่มือ DRM พร้อมปรับให้เหมาะแก่การเขียน วรรณกรรมงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ (E-Learning) ด้วยระบบวิทยุดิจิทัล DRMและมีตัวอย่างการอ้างอิงแบบ APA 7

5.3.4 ระบบ Simulcast

ระบบ Simulcast เป็นทางเลือกที่ได้รับความสนใจเป็นพิเศษจากผู้แพร่กระจายเสียงที่ยังจำเป็นต้องให้บริการผู้ฟังที่ใช้วิทยุอนาล็อกต่อไปอีกหลายปี แต่ในขณะเดียวกันต้องการเริ่มต้นให้บริการระบบ DRM โดยเร็วที่สุด อย่างไรก็ตาม ในหลายประเทศหรือผู้ประกอบการ อาจมีข้อจำกัดในการเริ่มต้นบริการดิจิทัล เช่น

มีการจัดสรรความถี่ (frequency assignment) แบบ MW เพียงช่องเดียว

ไม่มีแนวโน้มว่าจะได้รับความถี่เพิ่มเติมเพื่อเปิดบริการดิจิทัลใหม่

ต้องการหลีกเลี่ยงการลงทุนเพิ่มเติมในเครื่องส่งหรือระบบสายอากาศใหม่ในระยะสั้น

ในสถานการณ์นี้ ผู้แพร่กระจายเสียงต้องการส่งทั้งสัญญาณอนาล็อกเดิมและสัญญาณ DRM ที่มีเนื้อหาเดียวกันโดยใช้ เครื่องส่งและสายอากาศที่มีอยู่ในปัจจุบัน การดำเนินการลักษณะนี้พบว่ามีความเหมาะสมเป็นพิเศษสำหรับบริการในย่าน LW หรือ MW ซึ่งมักมีข้อจำกัดด้านการจัดสรรความถี่ใหม่ค่อนข้างมาก

ในบางกรณี การประยุกต์ใช้อาจเกิดขึ้นในบริการ SW ที่ใช้รูปแบบ NVIS (Near Vertical Incidence Skywave) สำหรับการครอบคลุมในระดับประเทศ

โอกาสสำหรับการเริ่มต้นระบบดิจิทัลในยุโรป

แนวโน้มปัจจุบันในยุโรปคือการปิดหรืออยู่ระหว่างพิจารณาปิดบริการ LF และ MF แบบอนาล็อกซึ่งนับเป็นโอกาสที่ดีเยี่ยมสำหรับการเปิดให้บริการวิทยุดิจิทัลใหม่ เช่น DRM

การออกแบบ Simulcast แบบไม่พร้อมกันตามช่วงเวลา

หนึ่งในวิธีดำเนินงานคือการส่งรายการเดียวกันในรูปแบบอนาล็อกและดิจิทัล แต่ในช่วงเวลาที่ต่างกันเพื่อ:

ให้ประโยชน์ของระบบดิจิทัลแก่ผู้ฟังที่มีเครื่องรับรองรับ DRM

รักษาการให้บริการแก่ผู้ฟังที่ยังใช้เครื่องรับอนาล็อก

ผู้ประกอบการจะเป็นผู้กำหนดช่วงเวลาที่เหมาะสมที่สุด เนื่องจากมีข้อมูลด้านพฤติกรรมผู้ฟังอย่างดีและเมื่อจำนวนผู้ใช้บริการดิจิทัลเพิ่มขึ้น สัดส่วนของการให้บริการดิจิทัลเทียบกับอนาล็อกสามารถปรับเพิ่มได้ตามความเหมาะสม

ความหมายของ Simulcast ในเชิงเทคนิค

ตามนิยามดั้งเดิม Simulcast หมายถึง “การส่งสัญญาณหลายรูปแบบพร้อมกัน โดยมีเนื้อหาเดียวกันทุกประการ”

ภายในบริบทของ DRM หมายถึง:

การส่ง สัญญาณอนาล็อกและสัญญาณ DRM พร้อมกัน

จาก เครื่องส่งเดียวกัน

และจาก ตำแหน่งเดียวกัน

ในบางกรณี การติดตั้งเครื่องส่ง DRM ขนาดกำลังต่ำเพิ่มเติมเพื่อใช้กับสายอากาศเดียวกันอาจมีความคุ้มค่ากว่าการปรับปรุงเครื่องส่งอนาล็อกเก่าที่ไม่เหมาะกับงานดิจิทัล

โหมด Simulcast ที่เหมาะสมและข้อกำหนดด้านสเปกตรัม

โหมด simulcast ที่ให้ผลลัพธ์ดีที่สุดมักต้องใช้:

ช่องสัญญาณกว้าง 18/20 kHz, หรือ

สเปกตรัมเพิ่มเติม นอกเหนือ 9 kHz หรือ 10 kHz ที่ได้รับจัดสรร

โดยอยู่ในรูปแบบ Multi-Channel หรือ Multi-Frequency Simulcast (MCS)

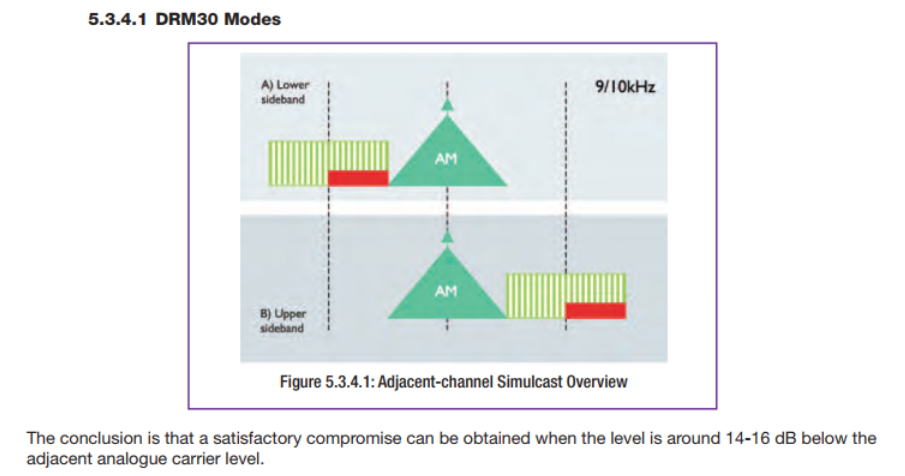

ตำแหน่งของสัญญาณ DRM มักจะอยู่ที่:

ช่องถัดไปด้านบน (upper adjacent channel)หรือ

ช่องถัดไปด้านล่าง (lower adjacent channel)

ตามตัวอย่างในรูป 5.3.4.1

ผลการทดสอบภาคสนามและในห้องปฏิบัติการ

มีการดำเนินการทดสอบอย่างกว้างขวาง ทั้งในห้องปฏิบัติการและภาคสนาม เพื่อระบุระดับสัญญาณ DRM ที่เหมาะสมที่สุดซึ่ง:

ให้คุณภาพบริการ DRM ที่ดีและ

ไม่ส่งผลกระทบอย่างมีนัยสำคัญต่อบริการอนาล็อกเดิม

ผลลัพธ์เหล่านี้เป็นพื้นฐานสำคัญสำหรับผู้แพร่กระจายเสียงที่ต้องการเปลี่ยนผ่านสู่บริการดิจิทัลด้วยข้อจำกัดด้านสเปกตรัม

ความสำคัญของ Simulcast ต่อระบบ DRM-Based E-Learning

Simulcast ช่วยให้:

✓ สามารถเริ่มต้นบริการ E-Learning ผ่าน DRM ได้ ทันทีโดยไม่ต้องรอความถี่ใหม่✓ โรงเรียนหรือสถานีการศึกษายังคงให้บริการผู้เรียนที่มีเครื่องรับอนาล็อกควบคู่กับผู้เรียนที่มีเครื่องรับ DRM✓ ลดต้นทุนการลงทุนด้านเครื่องส่งในช่วงเริ่มต้น✓ ช่วยให้เกิดการ “เปลี่ยนผ่านนุ่มนวล” (soft migration) จากอนาล็อกสู่ดิจิทัลในระดับประเทศ✓ รองรับการทดลองแพร่ภาพ DRM ก่อนนำระบบมาใช้เต็มรูปแบบ

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างในเนื้อหา: (DRM Consortium, 2020, p. 95)

หากต้องการให้ผมแปลหัวข้อถัดไป 5.3.5 AFS, หรือให้ผมสรุป “กลยุทธ์การเปลี่ยนผ่านสู่ DRM สำหรับงานวิจัยระดับดุษฎีนิพนธ์” แจ้งผมได้เลยครับ!

เหมาะกับผู้ประกอบการที่ต้องการคงผู้ฟังแอนะล็อกไว้ เช่น:

ส่งทั้ง AM/FM และ DRM พร้อมกัน

หรือแบ่งช่วงเวลาส่ง (กลางวันเป็นแอนะล็อก / กลางคืนเป็นดิจิทัล)

หรือใช้ความถี่ข้างเคียง (adjacent-channel simulcast)

5.3.5 การสลับคลื่นอัตโนมัติ (Alternative Frequency Switching)

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการ สำหรับหัวข้อ5.3.5 Alternative Frequency Signalling (Checking and Switching)จากคู่มือ DRM พร้อมจัดรูปแบบเพื่อใช้ในงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ (E-Learning) ด้วยระบบวิทยุดิจิทัล DRMและมีตัวอย่างอ้างอิงแบบ APA 7

**5.3.5 การส่งสัญญาณความถี่ทางเลือก (Alternative Frequency Signalling: AFS)

การตรวจสอบและการสวิตช์ความถี่ (Checking and Switching)**

การสลับความถี่ทางเลือก (Alternative Frequency Switching: AFS) เป็นกลไกสำคัญที่ทำให้ระบบ Multi-Frequency Network (MFN) สามารถทำงานได้อย่างมีประสิทธิภาพ โดยในระบบ DRM จะส่งรายการความถี่ทางเลือก (AF list) ผ่านช่องสัญญาณ SDC ของ DRM multiplex

AF list จะประกอบด้วยรายการความถี่ที่

ส่งรายการเดียวกันหรือ

ส่งรายการที่เกี่ยวข้อง

เครื่องรับจึงสามารถอ้างอิงรายการนี้เพื่อสลับความถี่ในการรับสัญญาณได้ตามคุณภาพของการรับ

AF List สามารถรวมข้อมูลของบริการแบบ Non-DRM ได้ด้วย

AF list สามารถระบุความถี่ของระบบกระจายเสียงรูปแบบอื่นที่มีเนื้อหาเดียวกัน เช่น

AM อนาล็อก (MW/LW/SW)

FM

DAB multiplex

ดังนั้น หากเครื่องรับมีความสามารถเพียงพอ ก็สามารถสลับไปมาระหว่างบริการ DRM และบริการเหล่านี้ได้ช่วยให้บริการวิทยุกระจายเสียงครอบคลุมพื้นที่กว้างขึ้น และเป็นประโยชน์มากสำหรับการเรียนรู้ทางไกล (Distance Learning) ที่ต้องรักษาความต่อเนื่องของสัญญาณ

โหมดการสลับความถี่ทางเลือก 2 รูปแบบ

1) Seamless AFS — การสลับแบบไร้รอยต่อ

เครื่องรับทำการจูนใหม่ (retune) โดย เกือบไม่มีการหยุดของเสียง

แสดงภาพประกอบในรูป 5.3.5

ต้องมี การซิงโครไนซ์ระดับเครือข่าย คล้ายกับ SFN

ใช้ได้ เฉพาะระหว่างบริการ DRM ที่ซิงโครไนซ์กัน เท่านั้น

ข้อดีสำคัญคือ ผู้ฟังจะไม่รู้สึกถึงการสลับช่องสัญญาณ เหมาะสำหรับ✓ การเรียนการสอนผ่านวิทยุ DRM ที่ต้องการความต่อเนื่องของบทเรียน✓ การฟังในรถยนต์หรือผู้เรียนที่เคลื่อนที่ระหว่างพื้นที่สัญญาณ

2) Generic AFS — การสลับทั่วไป (ไม่จำเป็นต้องซิงโครไนซ์)

Generic AFS ช่วยให้เครื่องรับ

ถูกชี้นำให้เปลี่ยนไปยังบริการอื่นที่มีเนื้อหาเดียวกัน

โดยไม่จำกัดว่าต้องเป็น DRM

และไม่จำเป็นต้องมีการซิงโครไนซ์เวลา

ตัวอย่างของ Generic AFS

กรณีที่ 1 — FM → DRM → FM

บริการ FM ในเมืองที่มี RDS ชี้ไปยังความถี่ DRM

เมื่อออกนอกเมือง เครื่องรับจะสลับไปยัง DRM เพื่อขยายพื้นที่บริการ

เมื่อกลับเข้าพื้นที่เมือง เครื่องรับจะสลับกลับไปยัง FM

กรณีที่ 2 — SW → DRM → FM

รายการ SW ระหว่างประเทศอาจมีการส่งต่อผ่านสถานีท้องถิ่นในเมือง

สถานีท้องถิ่นใช้ FM (Band II) เพื่อครอบคลุมในประเทศ

เครื่องรับสามารถสลับระหว่าง SW, DRM, และ FM ได้ตามคุณภาพสัญญาณ

ข้อมูล AFS สามารถให้ข้อมูลล่วงหน้าเกี่ยวกับความถี่ในอนาคต

ในระบบ DRM นั้น AFS ไม่เพียงบอกความถี่ปัจจุบันที่ให้บริการเดียวกันแต่ยังสามารถระบุความถี่ที่จะใช้ในช่วงเวลาอื่น หรือในภูมิภาคอื่นของโลก

เหมาะอย่างยิ่งสำหรับ บริการ SW ที่มีความแตกต่างในการแพร่คลื่นระหว่าง:

กลางวันและกลางคืน (diurnal variations)

ภูมิภาคต่าง ๆ ของโลก

หากเครื่องรับมีระบบจัดเก็บข้อมูล (data storage):

✓ ผู้ฟังสามารถเลือกบริการตาม ชื่อรายการ✓ เครื่องรับจะเลือกความถี่ที่เหมาะสมที่สุดให้แบบอัตโนมัติ✓ ลดความยุ่งยากในการจูนสัญญาณโดยผู้ใช้

ข้อมูลเสริมสำหรับผู้พัฒนาเครื่องรับ

ภาคผนวก G ของ DRM System Specification [1]มีคำอธิบายละเอียดเกี่ยวกับ

วิธีจัดการ AFS ในเครื่องรับ

กลไกการเลือกความถี่

การประเมินคุณภาพสัญญาณ

การสลับความถี่ในเครือข่าย MFN

ความสำคัญของ AFS ต่อระบบ DRM-Based E-Learning

AFS ช่วยสนับสนุนการเรียนผ่านวิทยุดิจิทัลได้อย่างมีประสิทธิภาพ:

✓ ผู้เรียนไม่พลาดเนื้อหาบทเรียนเมื่อเคลื่อนที่ในพื้นที่ต่าง ๆ✓ ระบบสามารถสลับความถี่ได้อัตโนมัติตามคุณภาพสัญญาณ✓ รองรับทั้งเครือข่าย SFN และ MFN✓ เหมาะสำหรับโรงเรียนชนบทที่มีสถานีส่งหลายตัว✓ เพิ่มความเสถียรและความต่อเนื่องในการเรียนรู้ทางไกล (seamless learning experience)

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างการอ้างอิงในเนื้อหา:(DRM Consortium, 2020, p. 98)

หากท่านต้องการให้ผมแปลหัวข้อถัดไป เช่น 5.3.6 Journaline, 5.3.7 Emergency Warning Features, หรือสรุกรวมหัวข้อ 5.3 เพื่อเขียน กรอบแนวคิดวิจัยด้าน DRM-Education, แจ้งผมได้เลยครับ!

DRM รองรับ AFS โดยเครื่องรับสามารถเปลี่ยนไปยังสัญญาณที่ให้บริการเดียวกันอัตโนมัติ เช่น:

DRM ↔ DRM (แบบไร้รอยต่อ)

DRM ↔ FM/AM/DAB (แบบมีดีเลย์)

ข้อมูลความถี่สำรองจะถูกรวมใน SDC

5.3.6 การจัดเตรียมสัญญาณเสียง (Programme Acquisition)

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการ ของหัวข้อ5.3.6 Programme Acquisitionจากคู่มือ DRM พร้อมโครงสร้างที่เหมาะสมสำหรับ วรรณกรรมงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ E-Learning ด้วยระบบวิทยุดิจิทัล DRMและมีตัวอย่างการอ้างอิง APA 7

5.3.6 การจัดเตรียมและได้มาของรายการ (Programme Acquisition)

เมื่อมีการวางแผนให้บริการ DRM ที่อัตราบิตต่ำกว่า 30 kb/s จำเป็นอย่างยิ่งที่จะต้องควบคุมคุณภาพของกระบวนการผลิตเนื้อหาเสียง โดยต้องให้มั่นใจว่ากระบวนการต่าง ๆ ได้แก่

การได้มาของเนื้อหาเสียง (content acquisition)

การตัดต่อและประมวลผล (editing)

การจัดเก็บ (storage)

การเล่นออกอากาศ (play-out)

สามารถรักษาความเที่ยงตรงของสัญญาณเสียง (audio fidelity) ให้ได้มากที่สุด ก่อนที่จะเข้าสู่ขั้นตอนการเข้ารหัสเสียงของระบบ DRM (audio DRM coding)

การหลีกเลี่ยงการทำงานแบบ เข้ารหัส–ถอดรหัสซ้ำซ้อนหลายครั้ง (multiple encode–decode concatenation) เป็นสิ่งสำคัญมาก เพราะแต่ละครั้งที่มีการเข้ารหัสใหม่ ความละเอียดของเสียง (audio quality) จะลดลง ซึ่งมีผลอย่างมากเมื่ออัตราบิตของระบบ DRM ต่ำ

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับกระบวนการรักษาคุณภาพเสียงก่อนเข้ารหัส DRM ให้ดูในหัวข้อ 6.2

ความสำคัญของหัวข้อนี้ต่อระบบ DRM-Based E-Learning

การจัดการคุณภาพเสียงมีความสำคัญมากสำหรับการเรียนการสอนออนไลน์ผ่าน DRM โดยเฉพาะในสถานการณ์ที่:

✓ ต้องการประหยัดแบนด์วิดท์ → ใช้อัตราบิตต่ำกว่า 30 kb/s✓ ต้องใช้เสียงที่ชัดเจนสำหรับบทเรียน เช่น

การสอนอ่านออกเสียง

การสอนภาษา

บทเรียนทางการแพทย์หรือวิทยาศาสตร์ที่ต้องฟังชัด✓ ต้องส่งเนื้อหาหลายช่องทางในบริการเดียว เช่น

บทเรียนเสียง

ข้อมูลประกอบผ่าน Journaline

ดังนั้น การลดการเข้ารหัสซ้ำหลายครั้งตั้งแต่กระบวนการผลิตต้นฉบับ จะช่วยให้ผู้เรียนได้รับคุณภาพเสียงสูงที่สุดในข้อจำกัดของแบนด์วิดท์

ประเด็นที่ต้องคำนึงถึงในการผลิตสื่อเสียงสำหรับ DRM E-Learning

เพื่อรองรับบริการ DRM อัตราบิตต่ำ (<30 kb/s) ผู้ผลิตเนื้อหาควรดำเนินการดังนี้:

1. ใช้ไฟล์เสียงต้นฉบับคุณภาพสูง

ใช้รูปแบบ PCM/WAV ก่อนการเข้ารหัส DRM

หลีกเลี่ยงไฟล์ MP3/ AAC ที่มีการบีบอัดมาก่อนแล้ว

2. กระบวนการตัดต่อเสียงต้องไม่ลดทอนคุณภาพ

ใช้ software ที่รองรับการตัดต่อแบบ non-destructive

หลีกเลี่ยงการเรนเดอร์ซ้ำหลายครั้ง

3. จัดเก็บ master file แบบไม่บีบอัด

เพื่อรักษา fidelity สูงสุดจนถึงขั้นตอน final encoding

4. ลดจำนวนครั้งของ encode–decode chain ให้มากที่สุด

เพราะแต่ละขั้นตอนจะลดทอนคุณภาพ ซึ่งส่งผลกระทบมากเมื่อ bit-rate ต่ำ

5. ทดสอบคุณภาพหลังการเข้ารหัส DRM

ใช้ xHE-AAC test profiles

ตรวจสอบความชัดเจนของเสียงพูด (speech intelligibility)

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างอ้างอิงในเนื้อหา:(DRM Consortium, 2020, p. 101)

หากต้องการ ผมสามารถแปลหัวข้อถัดไป เช่น📌 5.3.7 Data Applications📌 6.2 Optimising Sound Quality📌 หรือสรุปเป็น หลักการออกแบบเนื้อหาเสียงสำหรับ DRM E-Learning

เพื่อนำไปใช้ในงานวิจัยของคุณได้ครับ!

ควรหลีกเลี่ยงการเข้ารหัสเสียงหลายครั้ง (tandem encoding) เพราะจะลดคุณภาพเสียง

วิธีที่ดีที่สุดคือเข้ารหัสเสียง DRM ที่ศูนย์สตูดิโอโดยตรง และใช้ MDI ในการกระจายสัญญาณ

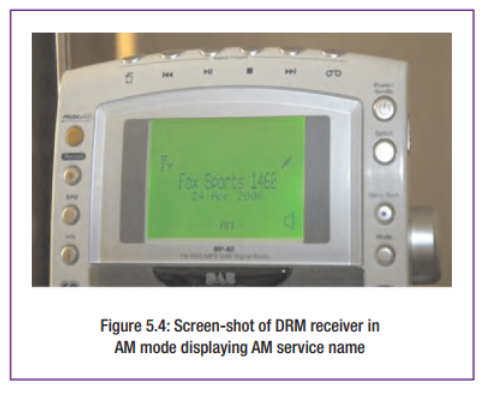

5.4 ระบบสัญญาณดิจิทัลบน AM (AM Signalling System – AMSS)

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการ ของหัวข้อ5.4 The AM Signalling System (AMSS)จากคู่มือ DRM พร้อมจัดรูปแบบเพื่อใช้เขียน วรรณกรรมงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ (E-Learning) ด้วยระบบวิทยุดิจิทัล DRMและรวมตัวอย่างการอ้างอิงแบบ APA 7

5.4 ระบบสัญญาณ AM (AM Signalling System: AMSS)

ระบบ DRM ได้พัฒนาระบบการส่งสัญญาณดิจิทัลบนสัญญาณกระจายเสียงแบบ AM ซึ่งเรียกว่า AMSS (AM Signalling System) ระบบนี้ถูกออกแบบมาเพื่อให้การแพร่สัญญาณอนาล็อกที่ติดตั้ง AMSS สามารถ:

ถูกระบุ (identified)

ถูกเลือก (selected)

ถูกปรับจูนอัตโนมัติ (tuned)

บนเครื่องรับแบบ ไฮบริด (Analogue/DRM receivers) หรือแม้แต่เครื่องรับ อนาล็อกล้วน (analogue-only) ได้อย่างง่ายดาย ราวกับว่าเป็นบริการดิจิทัล (ดูตัวอย่างในรูป 5.4)

ผลลัพธ์คือผู้ฟังสามารถเลือกสถานีได้สะดวกขึ้นมาก ซึ่งเป็นปัจจัยสำคัญในช่วงการเปลี่ยนผ่านจากระบบอนาล็อกสู่ระบบดิจิทัล โดยไม่ต้องเปลี่ยนรูปแบบเครื่องรับโดยทันที

ความสามารถสำคัญของ AMSS

AMSS ยังรองรับฟังก์ชัน Alternative Frequency Signalling (AFS) ทำให้สถานีที่รองรับ AMSS สามารถ:

✓ ส่งเครื่องรับของผู้ฟังให้สลับไปยังสัญญาณที่เหมาะสมโดยอัตโนมัติ

เช่น

สัญญาณ DRM

สัญญาณ AM

สัญญาณ FM simulcast

ตามความพร้อมของบริการในพื้นที่นั้น

นี่ช่วยเพิ่มความเสถียรของการรับฟังและเพิ่มประสิทธิภาพของบริการวิทยุในช่วงการปรับเปลี่ยนระบบกระจายเสียงของประเทศ

ความทนทานและความเข้ากันได้ของ AMSS

ระบบ AMSS ถูกออกแบบให้:

มี ความทนทานสูง (extremely robust)

ทำงานร่วมกับเครื่องรับ AM แบบดั้งเดิมได้อย่างดีเยี่ยม (excellent compatibility)

ส่งข้อมูลด้วยอัตราบิตประมาณ 47 b/s

ระบบนี้ได้รับการทดสอบและใช้งานสำเร็จในการส่งสัญญาณที่ย่าน MF และ HF

มาตรฐาน AMSS และการใช้งาน

ในปัจจุบัน AMSS ได้รับการตีพิมพ์เป็นมาตรฐานของ ETSI ในนาม:

ETSI TS 102 386

และถูกนำไปใช้งานแล้วอย่างน้อยใน โมดูลรับสัญญาณ DRM รุ่นแรก (first-generation DRM radio module)

รายละเอียดเชิงลึกเกี่ยวกับระบบ คุณลักษณะ และแนวทางการใช้งานในสถานีได้ถูกเผยแพร่โดย:

European Broadcasting Union (EBU)

ซึ่งให้ข้อมูลด้านวิศวกรรมและประสิทธิภาพของระบบอย่างครบถ้วน

ความสำคัญของ AMSS ต่อการประยุกต์ใช้ DRM-Based E-Learning

AMSS มีบทบาทสำคัญอย่างยิ่งสำหรับการใช้ DRM ในการจัดการเรียนการสอนทางไกล:

✓ ช่วยให้เครื่องรับราคาประหยัด (AM receiver) สามารถเข้าถึงข้อมูลบริการได้ง่ายขึ้น

เหมาะสำหรับโรงเรียนชนบทที่ยังไม่มีเครื่องรับ DRM ทุกราย

✓ สนับสนุนการเปลี่ยนผ่านสู่ DRM แบบไร้รอยต่อ

AMSS สามารถชี้นำเครื่องรับให้สลับไปยังสัญญาณ DRM เมื่อพร้อม ทำให้การใช้ DRM ในการศึกษาเริ่มต้นได้เร็วขึ้น

✓ ลดค่าใช้จ่ายในการเปลี่ยนเครื่องรับ

ผู้เรียนและสถานีสามารถใช้เครื่องรับ AM เดิมได้ในช่วงแรกของการปรับระบบ

✓ เหมาะสำหรับการกระจายเสียงการเรียนรู้ระดับประเทศ

โดยเฉพาะในประเทศที่มีต้นทุนโครงสร้างพื้นฐานสูง

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างในเนื้อหา: (DRM Consortium, 2020, p. 104)

หากต้องการให้ผมแปลหัวข้อถัดไป เช่น📌 5.5 DRM Emergency Warning Features (EWF)📌

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูง ของเนื้อหาSection 6 – Broadcast Content Elements และ 6.1 / 6.1.1 Service IDจากคู่มือ DRM (DRM Handbook / DRM Introduction & Implementation Guide)เหมาะสำหรับใช้ในงานวิจัยด้าน E-Learning ผ่านระบบวิทยุดิจิทัล DRMพร้อมตัวอย่างการอ้างอิงรูปแบบ APA 7

ภาพรวมเนื้อหาที่ออกอากาศ (Broadcast Content Elements)

หัวข้อนี้อธิบายองค์ประกอบต่าง ๆ ของสัญญาณกระจายเสียง DRM ซึ่งสามารถจัดอยู่ในหมวด “เนื้อหา (content)” โดยประกอบด้วยองค์ประกอบสำคัญ 4 ประการ ดังนี้:

1) เมทาดาทาที่จำเป็น (Mandatory Meta-data)

เป็นข้อมูลที่เป็นส่วนประกอบสำคัญของระบบ DRM และต้องมีในทุกการส่ง ตัวอย่างเช่น:

ข้อมูลในช่อง Fast Access Channel (FAC)

ข้อมูลในช่อง Service Description Channel (SDC)

ข้อมูลเหล่านี้จำเป็นสำหรับเครื่องรับเพื่อทำการ

ซิงโครไนซ์สัญญาณ

ระบุบริการ

เลือกพารามิเตอร์การถอดรหัส

2) ข้อมูลเพิ่มเติมที่ไม่จำเป็นแต่ผู้แพร่ภาพอาจเลือกส่ง (Optional Information)

ข้อมูลประเภทนี้รวมถึงฟังก์ชันที่เครื่องรับรองรับโดยอัตโนมัติ เช่น:

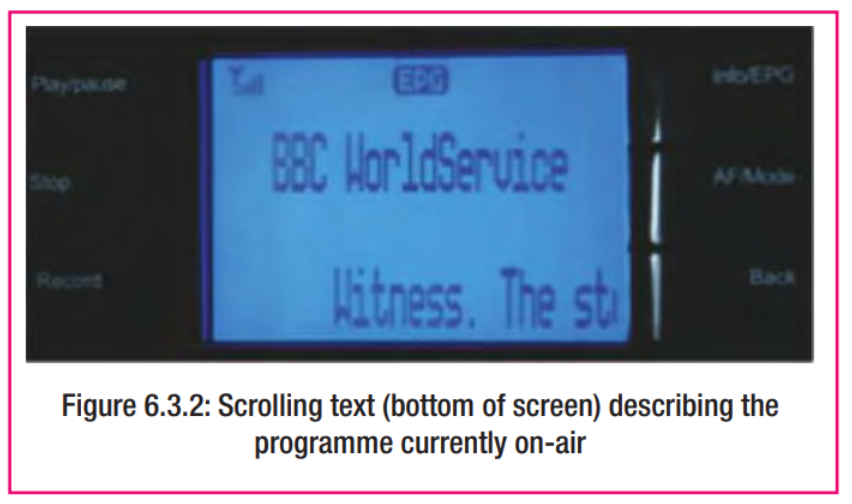

ข้อความตัวอักษร (text messages)

ข้อมูลเสริมสำหรับผู้เรียนหรือผู้ฟัง เช่น ข้อความสั้น ข่าวสั้น

เหมาะสำหรับระบบ DRM-Based E-Learning เพื่อส่งประกาศชั้นเรียน คำสั่งงาน หรือลิงก์ข้อมูลผ่าน Journaline

3) เนื้อหาเสียง (Audio Content)

เป็นบริการหลักของวิทยุ ซึ่งรวมถึง:

การเข้ารหัสเสียง (audio encoding)

คุณภาพเสียง (audio quality)

คุณภาพเสียงขึ้นอยู่กับอัตราบิตที่ใช้และการเลือก codec เช่น xHE-AAC

4) บริการข้อมูลและบริการมูลค่าเพิ่ม (Value-added/Data Services)

ขึ้นอยู่กับผู้แพร่กระจายเสียง เช่น:

Journaline

รูปภาพ (SlideShow)

SPI (Service and Programme Information)

Learning Objects สำหรับ E-Learning

บริการในหมวดนี้ ไม่จำเป็นต้องรองรับในเครื่องรับทุกรุ่น ดังนั้นผู้แพร่กระจายเสียงต้องทำงานร่วมกับผู้ผลิตอุปกรณ์เพื่อให้แน่ใจว่าเครื่องรับสนับสนุนคุณสมบัติเหล่านี้อย่างถูกต้อง

หมายเหตุสำคัญ

องค์ประกอบในข้อ (1), (2), (3) จะถูกสนับสนุนโดยอัตโนมัติในเครื่องรับทุกเครื่องที่เป็นไปตามมาตรฐาน DRM (Annex 3 และเอกสารอ้างอิง [6])แต่สำหรับองค์ประกอบ (4) ผู้แพร่กระจายเสียงต้องประสานงานกับอุตสาหกรรมผู้ผลิตเพื่อให้มีการรวมฟังก์ชันให้ครบถ้วนภายในเครื่องรับ

รายละเอียดเพิ่มเติมเกี่ยวกับเครื่องรับ DRM ดูได้ใน Section 7 – DRM Receivers

6. DRM Content

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงของเนื้อหา Section 6 – Broadcast Content Elements (บทนำ)จาก DRM Handbook / DRM Introduction and Implementation Guideพร้อมจัดรูปแบบสำหรับใช้ในการเขียนวรรณกรรมงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ (E-Learning) ด้วยระบบวิทยุดิจิทัล DRMและตัวอย่างการอ้างอิง APA 7

ภาพรวมองค์ประกอบของสัญญาณออกอากาศ DRM (Broadcast Content Elements)

หัวข้อนี้อธิบายองค์ประกอบต่าง ๆ ของสัญญาณออกอากาศ DRM ซึ่งสามารถจัดให้อยู่ในกรอบกว้าง ๆ ว่าเป็น “เนื้อหา (content)” โดยประกอบด้วยองค์ประกอบหลัก 4 ประการ ดังนี้:

1. เมทาดาทาที่จำเป็น (Mandatory Meta-data)

เป็นองค์ประกอบหลักของระบบ DRM และต้องมีในทุกการส่ง (mandatory)ตัวอย่างได้แก่ข้อมูลจำนวนมากที่บรรจุอยู่ในช่องสัญญาณ:

FAC (Fast Access Channel)

SDC (Service Description Channel)

ข้อมูลเหล่านี้มีบทบาทสำคัญ เช่น

ช่วยให้เครื่องรับสามารถซิงโครไนซ์กับสัญญาณได้

แจ้งพารามิเตอร์การถอดรหัส

แสดงข้อมูลเพื่อให้เครื่องรับเลือกบริการอย่างถูกต้อง

2. ข้อมูลที่ไม่จำเป็นแต่สามารถเลือกส่งได้ (Non-mandatory Information)

ผู้แพร่กระจายเสียงสามารถเลือกเพิ่มข้อมูลเสริมเข้าไปในสัญญาณ เช่น:

ข้อความสั้น (text messages)

ข้อมูลประกาศ

เมทาดาทาสำหรับบริการ

ข้อมูลประเภทนี้ได้รับการรองรับโดยเครื่องรับ DRM ทุกรุ่นโดยอัตโนมัติ

เหมาะสำหรับ บริการการศึกษา DRM (DRM-Based E-Learning) เช่น

แจ้งเตือนบทเรียน

การส่งข้อความสรุป

การให้ assignment หรือ quiz สั้น ๆ ผ่าน Journaline

3. เนื้อหาเสียง (Audio Content – Radio Services)

เป็นหัวใจหลักของการกระจายเสียง โดยรวมถึง:

วิธีการเข้ารหัสเสียง (audio encoding) เช่น xHE-AAC

การพิจารณาคุณภาพเสียง (audio quality considerations)

DRM อนุญาตให้เลือกอัตราบิตตามคุณภาพที่ต้องการ ทำให้เหมาะกับทั้ง

บทเรียนเสียง

รายการวิทยุเพื่อการศึกษา

การอ่านบทเรียนสำหรับพื้นที่ชนบท

4. บริการข้อมูลและบริการมูลค่าเพิ่ม (Value-added / Data Services)

ผู้แพร่กระจายเสียงอาจเลือกใช้บริการข้อมูล เช่น:

Journaline (text-based interactive information)

Slideshow

SPI (Service and Programme Information)

Learning Objects สำหรับ E-Learning

ระบบเตือนภัย (EWF)

บริการเหล่านี้ไม่ถูกบังคับให้มีในระบบ DRM และ ไม่ใช่เครื่องรับ DRM ทุกเครื่องที่รองรับโดยอัตโนมัติ

ดังนั้นผู้แพร่กระจายเสียงควรทำงานร่วมกับผู้ผลิตเครื่องรับอย่างใกล้ชิด เพื่อให้แน่ใจว่าเครื่องรับรองรับฟีเจอร์เหล่านี้อย่างถูกต้อง

ข้อควรทราบทางเทคนิคที่สำคัญ

องค์ประกอบ ข้อ 1, 2 และ 3 จะได้รับการรองรับโดยอัตโนมัติในเครื่องรับ DRM ที่ปฏิบัติตามมาตรฐานที่เกี่ยวข้อง (Annex 3 และเอกสาร [6])

แต่สำหรับฟังก์ชันตาม ข้อ 4 ผู้แพร่กระจายเสียงควรประสานงานกับอุตสาหกรรมผู้ผลิตเครื่องรับ เพื่อให้:

การแสดงผล

การถอดรหัสข้อมูล

การปฏิสัมพันธ์กับผู้ใช้

ทำงานได้อย่างถูกต้องตามที่ออกแบบ

รายละเอียดเพิ่มเติมสามารถดูได้ในหัวข้อ Section 7 – DRM Receivers

ความสำคัญขององค์ประกอบสัญญาณต่อระบบ DRM-Based E-Learning

องค์ประกอบทั้งหมดนี้มีผลโดยตรงต่อคุณภาพและประสิทธิภาพของระบบการเรียนรู้ผ่าน DRM:

✓ Meta-data (FAC/SDC)

ช่วยให้ผู้เรียนได้รับบริการเสียงและข้อมูลอย่างรวดเร็วและต่อเนื่อง

✓ Non-mandatory Info

ใช้สื่อสารข้อความเรียนรู้ เช่น สรุปบทเรียน ตารางเรียน หรือการแจ้งเตือน

✓ Audio Content

รองรับบทเรียนเสียงทั้งแบบความละเอียดสูงและความละเอียดต่ำ ขึ้นอยู่กับพื้นที่สัญญาณ

✓ Value-added Data Services

เหมาะสำหรับการส่งสารสนเทศสื่อการเรียนรู้ เช่น Journaline, E-Books, Learning Objects

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างอ้างในเนื้อหา: (DRM Consortium, 2020, p. 115)

หากต้องการให้ผมแปลหัวข้อถัดไป เช่น📌 6.1.6 Time & Date📌 6.1.7 Audio Information📌 6.1.8 Data Services Formats

หรือให้ผมสรุป Section 6 ทั้งหมดเป็น “กรอบแนวคิดการออกแบบเนื้อหา DRM สำหรับ E-Learning”แจ้งได้เลยครับ!

6.1 เมทาดาทาของการออกอากาศ (Broadcast Meta-data)

ในหัวข้อนี้ ข้อมูลที่ “จำเป็นต้องมี” จะถูกระบุด้วยสัญลักษณ์ {M}

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงสำหรับหัวข้อ 6.1 Broadcast Meta-data – 6.1.1 Service ID {M}จาก DRM Handbook / DRM Introduction and Implementation Guideพร้อมการจัดรูปแบบสำหรับใช้เขียน วรรณกรรมงานวิจัยด้าน E-Learning ผ่านวิทยุดิจิทัล DRMและตัวอย่างอ้างอิง APA 7

6.1 ข้อมูลเมทาดาทาการออกอากาศ (Broadcast Meta-data)

ในหัวข้อนี้ ข้อมูลใดที่จำเป็นต้องมีในระบบ (mandatory) จะระบุด้วยสัญลักษณ์ {M} ต่อท้ายชื่อหัวข้อ

6.1.1 รหัสระบุบริการ (Service ID) {M}

Service ID คือรหัสประจำบริการ DRM ซึ่งมีความ เฉพาะตัวและไม่ซ้ำกันทั่วโลก (worldwide unique identifier) ถูกกำหนดให้กับ ทุกบริการ DRM โดยมีบทบาทสำคัญดังนี้:

บทบาทของ Service ID ในระบบ DRM

✓ รองรับระบบ Alternative Frequency Signalling (AFS)

Service ID ทำให้ระบบสามารถระบุและค้นหาบริการที่ต้องการได้ แม้ว่าความถี่ของบริการนั้นจะมีการเปลี่ยนแปลง เช่น:

การเปลี่ยนความถี่ตามช่วงเวลา (เช่น SW – diurnal variation)

การสลับความถี่ในโครงข่าย MFN (Multi-Frequency Network)

การย้ายช่องสัญญาณเพื่อหลีกเลี่ยงสัญญาณรบกวน

✓ ช่วยให้เครื่องรับสามารถค้นหาบริการโดยไม่อิงความถี่

ผู้ฟังไม่จำเป็นต้องรู้ความถี่ เพียงเลือกบริการจากชื่อรายการ เครื่องรับจะค้นหาบริการที่ตรงกันโดยใช้ Service ID

Service ID ไม่ได้แสดงบนหน้าจอผู้ฟัง

รหัส Service ID ไม่ได้ใช้โดยผู้ฟัง และ จะไม่ถูกแสดงบนเครื่องรับ DRMเนื่องจากเป็นข้อมูลที่ใช้ภายในระบบเพื่อช่วย:

ซิงโครไนซ์บริการ

ควบคุมการสลับความถี่

จัดการรายการบริการในมัลติเพล็กซ์

หน้าที่ของผู้แพร่กระจายเสียง

เป็นความรับผิดชอบของสถานีออกอากาศในการ:

กำหนด Service ID ที่ไม่ซ้ำสำหรับแต่ละบริการ DRM

ปฏิบัติตามระบบกำกับดูแลระดับชาติ

ค่าของ Service ID มักถูกกำหนดหรือควบคุมโดยหน่วยงานกำกับดูแลด้านการกระจายเสียงของประเทศนั้น ๆ(เช่น กสทช. ของไทย)

ข้อมูลเพิ่มเติม

รายละเอียดรูปแบบ (format) และข้อกำหนดของ Service ID สามารถดูได้จากเว็บไซต์ DRM Consortium

ความสำคัญต่อการจัดการเรียนการสอนผ่าน DRM (DRM-Based E-Learning)

✔ ช่วยให้ผู้เรียนเลือกบริการการศึกษาได้ง่าย

เช่น “DRM Education TH–Primary” แม้ความถี่เปลี่ยนตามช่วงเวลา

✔ เหมาะสำหรับประเทศที่ต้องใช้หลายความถี่เพื่อให้ครอบคลุมพื้นที่กว้าง

เช่นการสอนเด็กในชนบทด้วย DRM ผ่านคลื่น SW หรือ MF

✔ ช่วยรองรับโครงข่ายเพื่อการศึกษาแบบ SFN และ MFN

ซึ่งจำเป็นต่อโครงการ “DRM Radio School” หรือการออกอากาศแบบสากล

✔ ป้องกันความสับสนเมื่อมีหลายบริการในหนึ่งมัลติเพล็กซ์

โดยอิงรหัสสากลแทนชื่อรายการที่อาจซ้ำกัน

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างการอ้างในเนื้อหา: (DRM Consortium, 2020, p. 116)

หากต้องการให้แปลหัวข้อถัดไป เช่น📌 6.1.2 Service Labelling {M}📌 6.1.3 Programme Type📌 6.1.4 Service Language📌 6.1.5 Country of Origin

หรือให้ผม สรุป Section 6 เป็นกรอบแนวคิดเมทาดาทา DRM สำหรับงานวิจัยด้าน E-Learning ก็แจ้งได้เลยครับ!

6.1.1 Service ID {M}

Service ID ของ DRM คือรหัสระบุบริการที่มีความเป็นเอกลักษณ์ระดับโลก ซึ่งถูกกำหนดให้กับทุกบริการ DRM แต่ละรายการ บทบาทสำคัญของ Service ID ได้แก่:

• รองรับกลไก AFS (Alternative Frequency Signalling)

ช่วยให้เครื่องรับสามารถค้นหาและระบุรายการเดิมได้ แม้ว่าความถี่จะเปลี่ยนไปก็ตาม

• ใช้สำหรับระบุตัวบริการในระบบ DRM

เครื่องรับใช้รหัสนี้เพื่อค้นหาบริการที่ถูกต้อง แม้ว่าบริการจะกระจายเสียงบนหลายความถี่ในช่วงเวลาที่ต่างกัน

• ไม่ใช้สำหรับให้ผู้ฟังเลือกบริการโดยตรง

ไม่ได้แสดงในหน้าจอของเครื่องรับ และผู้ใช้ไม่จำเป็นต้องรู้ค่า Service ID

การจัดสรร Service ID

เป็นความรับผิดชอบของผู้แพร่กระจายเสียงที่จะต้องกำหนดค่ารหัสนี้ให้มีความเป็นเอกลักษณ์ภายในประเทศ โดยปกติ:

หน่วยงานกำกับดูแลระดับชาติ (National Authorities)เป็นผู้กำหนดหรือตรวจสอบหมายเลข Service ID ที่เหมาะสม

รายละเอียดเพิ่มเติมเกี่ยวกับรูปแบบ (format) ของ Service ID สามารถดูได้จากเว็บไซต์ DRM Consortium

ความสำคัญของ Service ID ต่อ DRM-Based E-Learning

Service ID มีบทบาทสำคัญต่อการนำ DRM มาใช้ในการเรียนการสอน ได้แก่:

✓ ช่วยให้ผู้เรียนสามารถรับสัญญาณบทเรียนได้อย่างต่อเนื่องไม่ว่าความถี่จะถูกสลับ✓ สนับสนุนการทำงานของ AFS ในพื้นที่ชนบทที่สัญญาณต้องเปลี่ยนความถี่ตามสภาพ propagation✓ เหมาะอย่างยิ่งสำหรับระบบ DRM School Radio หรือ DRM National Learning Network✓ ทำให้เครื่องรับสามารถระบุบริการเรียนรู้ตามชื่อได้แม้ว่าความถี่จะไม่คงที่

สิ่งนี้เพิ่มเสถียรภาพให้กับ E-Learning ผ่าน DRM และลดภาระของผู้เรียนในการจูนสัญญาณเอง

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างอ้างอิงในเนื้อหา: (DRM Consortium, 2020, p. 110)

หากต้องการให้ผมแปลหัวข้อถัดไป เช่น📌 6.1.2 Service Label {M}

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงสำหรับหัวข้อ 6.1.2 Service Labelling {M}จากคู่มือ DRM (DRM Handbook / DRM Introduction & Implementation Guide)พร้อมจัดรูปแบบเพื่อใช้ในงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ (E-Learning) ผ่านระบบวิทยุดิจิทัล DRMและตัวอย่างการอ้างอิงแบบ APA 7

6.1.2 การระบุชื่อบริการ (Service Labelling) {M}

ผู้ฟังจะรับรู้และระบุบริการที่ตนกำลังรับฟังอยู่ผ่าน ชื่อของรายการหรือสถานี (DRM Service Label) ซึ่งเป็นกลไกหลักในการ:

ระบุโปรแกรม (programme identification)

เลือกบริการ (service selection)

สำหรับผู้ใช้งานปลายทาง

ในเครื่องรับดิจิทัลยุคใหม่ มัก ไม่แสดงข้อมูลความถี่ปัจจุบัน หรือแม้แต่ มาตรฐานการกระจายเสียงที่ใช้ ทำให้ Service Label กลายเป็นข้อมูลสำคัญที่สุดที่ผู้ฟังใช้ในการเลือกบริการ

รูปแบบของ DRM Service Label

DRM Service Label สามารถเป็นข้อความอิสระใด ๆ ได้ โดยมีข้อกำหนดดังนี้:

ความยาวสูงสุด 16 ตัวอักษร

รองรับภาษาท้องถิ่นและตัวอักษรทุกระบบ (Worldwide scripts)

สามารถส่งข้อความได้สูงสุด 64 ไบต์ของ UTF-8

อย่างไรก็ตาม ตัวอักษรที่จะแสดงบนเครื่องรับจะขึ้นอยู่กับ ชุดอักขระที่ผู้ผลิตเครื่องรับรองรับ

ตัวอย่างการใช้งานในสถานีจริง

หากสถานีวิทยุถูกผู้ฟังจดจำจากความถี่ AM/FM เช่น

“AM 999”

“FM 101.5”

ข้อมูลดังกล่าวสามารถรวมอยู่ใน DRM Service Label เพื่อให้ผู้ฟังคุ้นเคยและเปลี่ยนผ่านจากอนาล็อกสู่ดิจิทัลได้ง่ายขึ้น

ความสำคัญของ Service Labelling ต่อระบบ DRM-Based E-Learning

การใช้ Service Label อย่างเหมาะสมมีบทบาทสำคัญอย่างยิ่งต่อการออกแบบระบบเรียนรู้ผ่านวิทยุ DRM:

✓ ช่วยให้ผู้เรียนระบุช่องสัญญาณการเรียนรู้ได้ง่าย

เช่น “DRM EDU-THAI”, “DRM SCHOOL 1”, “E-CLASSROOM”

✓ ลดความซับซ้อนในการเลือกบริการ

โดยเฉพาะในพื้นที่ชนบทที่ผู้เรียนอาจใช้เครื่องรับจากหลากหลายผู้ผลิต

✓ รองรับหลายภาษา

เหมาะสำหรับการศึกษาในพื้นที่มีหลายกลุ่มชาติพันธุ์ เช่น ไทย–กะเหรี่ยง–ม้ง เป็นต้น

✓ เสริมการสร้างตัวตน (branding) ของโครงการวิทยุเพื่อการศึกษา

ทำให้สื่อสารกับผู้เรียนได้ชัดเจนกว่าเดิม

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างในเนื้อหา: (DRM Consortium, 2020, p. 112)

หากต้องการให้ผมแปลหัวข้อถัดไป เช่น📌 6.1.3 Language {M}

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงสำหรับหัวข้อ 6.1.3 Programme Typeจากคู่มือ DRM (DRM Handbook / DRM Introduction & Implementation Guide)พร้อมรูปแบบสำหรับใช้ในงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ (E-Learning) ผ่านระบบวิทยุดิจิทัล DRMและตัวอย่างการอ้างอิงแบบ APA 7

6.1.3 ประเภทของรายการ (Programme Type)

การเลือกบริการ (service selection) ในระบบ DRM สามารถทำได้จาก ประเภทของรายการ (genre) เช่น:

ข่าว (News)

เพลงร็อก (Rock Music)

ละครวิทยุ (Drama)

เพลงป๊อป (Pop Music)

ข้อมูลเศรษฐกิจ/การเงิน (Finance/Business Information) เช่น

ข่าวตลาดเงิน

ราคาหุ้น

อัตราแลกเปลี่ยน

ระบบ DRM รองรับการส่งข้อมูลประเภทของรายการ (programme type signalling) แบบ ไม่บังคับ (optional)สำหรับบริการเสียงจำนวน 29 ประเภท ที่ใช้กันทั่วไปในระดับสากล

ประโยชน์ของ Programme Type ต่อผู้ฟัง

Programme Type ทำให้เครื่องรับสามารถ:

✓ จัดกลุ่มรายการตามหมวดหมู่

ช่วยให้ผู้ฟังค้นหารายการตามความสนใจได้ง่ายขึ้น

✓ เลือกบริการโดยไม่ต้องรู้ความถี่

เหมาะกับเครื่องรับดิจิทัลสมัยใหม่ที่มุ่งเน้นการค้นหาตามประเภทบริการมากกว่าตามตัวเลขความถี่

✓ สนับสนุนประสบการณ์ผู้ใช้ที่ดีขึ้น

โดยเฉพาะในสภาพแวดล้อมที่มีหลายบริการ DRM ภายในช่องสัญญาณเดียว

Programme Type กับการประยุกต์ใช้ในระบบ DRM-Based E-Learning

การให้สัญญาณประเภทของรายการ (Programme Type) สามารถนำไปใช้ได้อย่างสำคัญในระบบการเรียนผ่านวิทยุดิจิทัล ได้แก่:

✔ การจัดประเภทบทเรียน

เช่น

"Education"

"Language Learning"

"Science"

"Emergency Education"

✔ การแยกบทเรียนตามระดับชั้น

เช่น

Primary Education

Secondary Education

Teacher Training

✔ การค้นหารายการสำหรับผู้เรียนที่มีความต้องการแตกต่างกัน

เช่น ผู้เรียนที่ต้องการฟังเฉพาะบทเรียนภาษาอังกฤษสามารถเลือกตามหมวดหมู่ได้ทันที

ตัวอย่างการประยุกต์สำหรับงานวิจัย

✓ การใช้ Programme Type เพื่อพัฒนา ระบบเมนูบทเรียนอัตโนมัติ บนเครื่องรับ DRM✓ การใช้ Programme Type เพื่อจัดประเภทเนื้อหาการเรียนรู้ในโครงการ “DRM School Radio”✓ การวิเคราะห์ว่า Programme Type ช่วยเพิ่มประสิทธิภาพการเข้าถึงบทเรียนในพื้นที่ชนบทได้อย่างไร

ตัวอย่างอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างในเนื้อหา: (DRM Consortium, 2020, p. 113)

หากต้องการให้ผมแปลหัวข้อถัดไป เช่น📌 6.1.4 Language {M}

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงสำหรับหัวข้อ 6.1.4 Service Languageจากคู่มือ DRM (DRM Handbook / DRM Introduction & Implementation Guide)พร้อมตัวอย่างการอ้างอิงรูปแบบ APA 7เหมาะอย่างยิ่งสำหรับใช้เขียน วรรณกรรมงานวิจัยด้าน E-Learning ผ่านระบบวิทยุดิจิทัล DRM

6.1.4 ภาษาของบริการ (Service Language)

ผู้ฟังอาจสามารถเลือก ภาษาของรายการ ที่ต้องการรับฟังจากเครื่องรับวิทยุได้โดยตรง ฟังก์ชันนี้มีประโยชน์อย่างยิ่งในพื้นที่ที่มีหลายภาษา ซึ่งช่วยให้ผู้ฟังสามารถหลีกเลี่ยงการจูนไปยังบริการที่ตนไม่สามารถเข้าใจได้

ระบบ DRM รองรับการส่งสัญญาณภาษาของบริการในรูปแบบ ไม่บังคับ (optional signalling) สำหรับ ทุกภาษาในโลก โดยใช้ รหัสภาษาตามมาตรฐาน ISO (ISO Language Codes)

ประโยชน์ของ Service Language ต่อผู้ใช้

✓ ช่วยผู้ฟังเลือกบริการที่เข้าใจได้

เครื่องรับสามารถกรองบริการตามภาษา เช่น "THA" สำหรับภาษาไทย หรือ "ENG" สำหรับภาษาอังกฤษ

✓ ลดความสับสนในพื้นที่ที่มีหลายภาษาร่วมกัน

เช่น พื้นที่ชายแดน หรือชุมชนที่มีชนกลุ่มน้อยหลายกลุ่ม

✓ เพิ่มประสิทธิภาพประสบการณ์การใช้งาน

โดยเฉพาะในระบบ DRM ที่หนึ่งมัลติเพล็กซ์สามารถมีหลายบริการพร้อมกัน

ประโยชน์ของ Service Language ต่อระบบ DRM-Based E-Learning

ระบบการศึกษาทางไกลผ่าน DRM สามารถใช้คุณสมบัตินี้เพื่อ:

✔ แยกบทเรียนตามภาษา

เช่น

บทเรียนภาษาไทย

บทเรียนภาษาอังกฤษ

บทเรียนสองภาษา (Bilingual Lessons)

✔ รองรับหลายกลุ่มชาติพันธุ์และผู้เรียนที่หลากหลาย

เหมาะสำหรับประเทศไทยที่มีผู้เรียนจากหลายภาษาท้องถิ่น เช่น ม้ง กะเหรี่ยง กูย ลาวโซ่ง ฯลฯ

✔ ช่วยเครื่องรับเลือกบทเรียนที่เหมาะกับผู้เรียนโดยอัตโนมัติ

โดยใช้เมทาดาทาภาษาที่ส่งมาพร้อมสัญญาณ DRM

✔ เพิ่มคุณภาพของบริการการศึกษาสำหรับพื้นที่ชนบทและห่างไกล

ที่ผู้เรียนอาจมีเครื่องรับหลายรุ่นจากหลายผู้ผลิต

ตัวอย่างการใช้งานในงานวิจัย

การพัฒนา DRM Educational Multiplex ที่ประกอบด้วยบริการแยกตามภาษา

การวิจัยความพึงพอใจของผู้เรียนต่อบริการ DRM แบบเลือกภาษาได้

การออกแบบระบบประกาศภาษาท้องถิ่นสำหรับโรงเรียนพื้นที่พิเศษผ่าน DRM

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างในเนื้อหา: (DRM Consortium, 2020, p. 113)

หากต้องการให้ผมแปลหัวข้อถัดไป เช่น📌 6.1.5 Country ID {M}

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงสำหรับหัวข้อ 6.1.5 Country of Originจากคู่มือ DRM (DRM Handbook / DRM Introduction & Implementation Guide)พร้อมตัวอย่างอ้างอิงรูปแบบ APA 7เหมาะสำหรับใช้ในงานวิจัยด้าน E-Learning ผ่านระบบวิทยุดิจิทัล DRM

6.1.5 ประเทศต้นทางของการออกอากาศ (Country of Origin)

ระบบ DRM รองรับการส่งสัญญาณระบุ ประเทศต้นทางของบริการ (country of origin) ในรูปแบบ ไม่บังคับ (optional signalling) โดยข้อมูลนี้หมายถึง ตำแหน่งของสตูดิโอ ที่ผลิตรายการ—not สถานีส่งสัญญาณ (transmitter site)

ประโยชน์ของการระบุ Country of Origin

การส่งข้อมูลนี้ช่วยให้เครื่องรับสามารถ:

✓ ช่วยผู้ฟังค้นหารายการตามประเทศต้นทาง

เช่น การสแกนหา “ข่าวจากประเทศไทย” ขณะเดินทางต่างประเทศ

✓ แยกบริการระดับชาติ / บริการระหว่างประเทศ

เหมาะสำหรับผู้ฟังที่ต้องการติดตามข่าวสารจากประเทศของตน

✓ สนับสนุนระบบสารสนเทศวิทยุสมัยใหม่

ซึ่งมักออกแบบให้ผู้ใช้งานเลือกบริการจาก “แหล่งที่มา” ได้โดยไม่ต้องรู้ความถี่

รูปแบบรหัสที่รองรับ

ประเทศทุกประเทศทั่วโลกสามารถถูกระบุได้โดยใช้รหัสประเทศตามมาตรฐาน ISO (ISO Country Codes)เช่น

THA = Thailand

USA = United States

FRA = France

JPN = Japan

เครื่องรับจะใช้ข้อมูลนี้เพื่อช่วยการจัดหมวดหมู่และค้นหาเนื้อหาอย่างมีประสิทธิภาพ

ความสำคัญของ Country of Origin ต่อระบบ DRM-Based E-Learning

คุณสมบัตินี้สามารถประยุกต์ใช้ได้อย่างมีประสิทธิภาพต่อระบบการเรียนรู้ผ่าน DRM ได้แก่:

✔ แยกบริการการศึกษาตามประเทศ

เหมาะสำหรับโครงการความร่วมมือทางการศึกษา (ASEAN, CLMV)

✔ ระบุศูนย์กลางรายการ

เช่น

สตูดิโอสังกัดกระทรวงศึกษาธิการ

สถานีวิทยุการศึกษาเฉพาะจังหวัด

✔ ช่วยให้ผู้เรียนต่างพื้นที่หรือเดินทางข้ามเขต

ยังสามารถค้นหา “บริการการเรียนรู้จากประเทศไทย” ได้ง่าย

✔ รองรับบริการเสียงร่วมกับข้อมูล เช่น Journaline

เพื่อจัดหมวดหมู่ข่าวและบทเรียนตามภูมิศาสตร์

ประโยชน์สำหรับงานวิจัย

Country of Origin สามารถถูกนำไปวิเคราะห์ในมิติ:

รูปแบบการเข้าถึงสื่อของผู้เรียนในพื้นที่ห่างไกล

การติดตามผลของสื่อการเรียนรู้จากหลายศูนย์ผลิต

การออกแบบแผนผังบริการ DRM เพื่อสนับสนุนเครือข่ายเรียนรู้ระดับประเทศ

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างในเนื้อหา: (DRM Consortium, 2020, p. 114)

ต้องการให้ผมแปลหัวข้อถัดไป เช่น📌 6.1.6 Time & Date {M}📌 6.1.7 Audio Information {M}📌 6.1.8 AAC Profilesหรือต้องการให้รวม Section 6.1 เป็น “ตารางเมทาดาทา DRM สำหรับงานวิจัยด้าน E-Learning”

แจ้งได้เลยครับ!

📌 6.1.6 Time & Date {M}📌 6.1.7 Audio Information {M}หรือให้สรุป เมทาดาทาทั้งชุด (FAC/SDC Meta-data) เพื่อใช้ในบทที่ 2 งานวิจัยของคุณ แจ้งได้เลยครับ!

📌 6.1.5 Country ID {M}📌 6.1.6 Time & Dateหรือให้ผมสรุปเป็น ตารางเมทาดาทา DRM สำหรับงานวิจัยด้าน E-Learning แจ้งได้เลยครับ!

📌 6.1.4 Country ID {M}📌 6.1.5 Service Interruptionsหรือให้ผมสรุปเป็น ตารางเมทาดาทา DRM สำหรับงานวิจัยด้าน E-Learning แจ้งได้เลยครับ!

📌 6.1.3 Language {M}📌 6.1.4 Country ID {M}📌 หรือให้ออกแบบตารางสรุปองค์ประกอบ Meta-data สำหรับงานวิจัย

แจ้งผมได้เลยครับ!

6.1 Audio Coding📌 6.2 Optimising Sound Quality

หรือสรุปเป็นหมวดสำหรับใช้ในบทที่ 2 (วรรณกรรมและงานวิจัยที่เกี่ยวข้อง) แจ้งผมได้เลยครับ!

AMSS คือระบบส่งข้อมูลดิจิทัลเล็ก ๆ บนสัญญาณ AM แอนะล็อก:

ให้เครื่องรับดิจิทัลรู้จักชื่อสถานี, ความถี่, ภาษา ฯลฯ

รองรับการเปลี่ยนคลื่นแบบ AFS ไปยัง DRM/FM ได้

ไม่รบกวนการฟังของเครื่องรับ AM ทั่วไป

อัตราข้อมูล ~47 bps

มีมาตรฐาน ETSI TS 102 386

บทที่ 6: เนื้อหา DRM (DRM Content)

บทที่ 6: เนื้อหา DRM (DRM Content)

หน้า 26–34

บทนี้กล่าวถึงองค์ประกอบต่าง ๆ ของสัญญาณกระจายเสียง DRM ซึ่งรวมเรียกว่า “เนื้อหา” (content) โดยแบ่งออกเป็น 4 กลุ่มหลัก:

เมตาดาตาที่จำเป็น (Mandatory meta-data) เช่น ข้อมูลในช่อง FAC และ SDC ที่ช่วยให้เครื่องรับค้นหาและเลือกบริการได้อย่างถูกต้อง

ข้อมูลเสริมที่ไม่บังคับ (Optional meta-data) เช่น ข้อความที่แสดงบนหน้าจอ

เนื้อหาเสียง (Audio content) รวมถึงการเข้ารหัสเสียงและคุณภาพเสียง

บริการเสริม (Value-added services) เช่น ข้อมูลข่าวสารแบบอินเทอร์แอคทีฟ

หมายเหตุ: เมตาดาติในกลุ่มที่ 1–3 เครื่องรับที่ผ่านมาตรฐาน DRM ต้องรองรับโดยอัตโนมัติ ส่วนบริการเสริมในกลุ่มที่ 4 ต้องประสานงานกับผู้ผลิตเครื่องรับเพื่อให้แน่ใจว่าเครื่องรับสามารถแสดงผลได้

6.1 เมตาดาติของการกระจายเสียง (Broadcast Meta-data)

6.1.1 รหัสประจำบริการ (Service ID) {จำเป็น}

Service ID เป็นรหัสเฉพาะที่ไม่ซ้ำกันทั่วโลกสำหรับแต่ละบริการ DRM มีไว้เพื่อใช้ในระบบการสลับความถี่อัตโนมัติ (AFS) เพื่อให้เครื่องรับสามารถติดตามรายการเดิมได้แม้เปลี่ยนความถี่

ผู้ให้บริการมีหน้าที่ขอรหัสนี้จากหน่วยงานที่เกี่ยวข้อง

6.1.2 ชื่อบริการ (Service Label) {จำเป็น}

คือชื่อที่ผู้ฟังจะเห็นบนหน้าจอ เช่น ชื่อสถานี (ยาวไม่เกิน 16 ตัวอักษร) สามารถใช้ทุกภาษา (รองรับ Unicode)

เช่น อาจใช้ “FM 103.5” หรือ “ข่าวไทยรัฐ”

6.1.3 ประเภทของรายการ (Programme Type)

ผู้ให้บริการสามารถระบุประเภทของรายการ เช่น ข่าว, ดนตรี, กีฬา, ละคร ฯลฯ เพื่อช่วยให้ผู้ฟังเลือกตามความสนใจได้ง่าย

6.1.4 ภาษา (Service Language)

สามารถระบุภาษาของรายการ เช่น ไทย, อังกฤษ, จีน เพื่อให้เครื่องรับสามารถกรองรายการตามภาษาที่เข้าใจได้

6.1.5 ประเทศต้นทาง (Country of Origin)

ระบุประเทศที่ผลิตรายการ (ไม่ใช่ที่ตั้งของเครื่องส่ง) เพื่อช่วยให้ผู้ฟัง เช่น ชาวต่างชาติที่พักอาศัยในประเทศอื่น สามารถเลือกฟังรายการจากประเทศของตนได้ง่าย

6.2 เนื้อหาเสียง (Audio Content)

6.2.1 การเข้ารหัสเสียง (Audio Coding)

ระบบ DRM ใช้มาตรฐาน MPEG xHE-AAC ซึ่งรองรับเสียงพูดและเสียงเพลงในคุณภาพสูงแม้ที่บิตเรตต่ำมาก (ต่ำสุดเพียง 6 kbps)

ยังรองรับ AAC + SBR/PS สำหรับบริการเดิมที่ใช้ระบบนี้อยู่

ระบบยังสามารถส่งเสียงแบบ 5.1 Surround ได้ในโหมด DRM30 (ช่อง 18–20 kHz) และ DRM+

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงสำหรับหัวข้อ 6.2.1 Audio Codingจาก DRM Handbook / DRM Introduction & Implementation Guideพร้อมคำอธิบายเสริมเพื่อใช้เขียน วรรณกรรมงานวิจัย E-Learning ด้วยระบบวิทยุดิจิทัล DRMและตัวอย่างอ้างอิง APA 7

6.2.1 การเข้ารหัสเสียง (Audio Coding)

เพื่อให้เกิดความสมดุลระหว่าง คุณภาพเสียง และ จำนวนบริการ ที่จะส่งออกอากาศ ระบบ DRM ได้รองรับ ตัวเข้ารหัสเสียง MPEG-4 จำนวนสามรูปแบบ (ดูภาพ Figure 6.2.1a) ซึ่งแต่ละรูปแบบมีลักษณะการประยุกต์ใช้งานและข้อกำหนดอัตราบิต (bit rate) ที่แตกต่างกัน ดังนี้:

AAC (Advanced Audio Coding) ให้คุณภาพเสียงสูงสุด

CELP (Code Excited Linear Prediction) ต้องการอัตราบิตต่ำกว่า เหมาะกับเสียงพูด

HVXC (Harmonic Vector Excitation Coding) ใช้อัตราบิตต่ำที่สุด เหมาะสำหรับบริการเสียงพูดเท่านั้น

อย่างไรก็ตาม ในการใช้งานจริง มีการใช้เพียง AAC เท่านั้น เพื่อให้ระบบมีความซับซ้อนน้อยลง ลดต้นทุนอุปกรณ์ และให้ผลการรับฟังที่ดีที่สุด

การปรับปรุงคุณภาพด้วย SBR (Spectral Band Replication)

ประสิทธิภาพของทั้งสามตัวเข้ารหัสสามารถเพิ่มได้ด้วยการใช้ SBR (Spectral Band Replication) ซึ่งเป็นตัวเลือกเสริมที่ช่วยเพิ่มคุณภาพเสียงความถี่สูง โดยใช้อัตราบิตเพียงประมาณ 2 kbit/s เพิ่มเติมเท่านั้น

สำหรับ CELP และ HVXC การเพิ่ม SBR ถือเป็นการปรับปรุงเฉพาะที่ออกแบบมาสำหรับ DRM

ทำให้แม้บริการเสียงพูด (speech-only) ก็ยังมีความคมชัดมากขึ้นในอัตราบิตต่ำมาก

ช่วงอัตราบิตของตัวเข้ารหัส (Operating Bit-rate Ranges)

ตัวเข้ารหัสทั้งสามสามารถทำงานได้ในช่วงอัตราบิตที่หลากหลาย และรองรับเนื้อหารายการหลายประเภท(อ้างอิง Figure 6.2.1b และ DRM Standard [1])

ตัวอย่างช่วงอัตราบิต

การใช้งานในโหมด DRM ที่กว้างขึ้น (18/20 kHz DRM30 และ DRM+)

ในโหมดที่มีแบนด์วิดท์กว้างกว่า ได้แก่:

DRM30 (18/20 kHz)

DRM+ (96 kHz)

อัตราบิตที่มีอยู่สูงพอที่จะรองรับการส่งแบบ MPEG-4 Stereo-compatible 5.1 Surround Sound

ซึ่งเป็นข้อได้เปรียบสำคัญเมื่อใช้ DRM สำหรับ:

รายการคุณภาพสูง

สื่อการเรียนรู้ที่ต้องการเสียงหลายช่องทาง

รายการบันทึกเสียงดนตรีหรือสารคดี

สรุปคุณสมบัติของตัวเข้ารหัส

1. AAC – คุณภาพสูงสุด

รองรับ mono, Parametric Stereo และ full stereo

คุณภาพสูงแม้ใช้อัตราบิตต่ำ

ใช้เทคโนโลยีใกล้เคียงกับ iTunes และระบบสตรีมมิ่ง

2. CELP และ HVXC – สำหรับบริการเสียงพูดที่อัตราบิตต่ำมาก

CELP: ประมาณ 4 kbit/s

HVXC: ต่ำสุดได้ถึง 2 kbit/s

เหมาะสำหรับการส่งข่าวสั้น บทเรียนเสียงพูด หรือบริการข้อมูลเสียงแบบ low-capacity

ความสำคัญต่อระบบ DRM-Based E-Learning

การเข้ารหัสเสียงคือหัวใจของการออกแบบบริการเรียนรู้ออนไลน์ผ่าน DRM:

✔ สนับสนุนการส่งบทเรียนเสียงความละเอียดสูงหรือความละเอียดต่ำ

ตามสภาพสัญญาณและพื้นที่ชนบท

✔ ช่วยเพิ่มจำนวนบริการในหนึ่งความถี่

เช่น

บริการหลัก: บทเรียนแบบเสียงคุณภาพสูง (AAC)

บริการรอง: ข่าวประกาศ, คำแนะนำครู, หรือการบ้านแบบเสียงพูด (CELP/HVXC)

✔ ประหยัดแบนด์วิดท์ในย่าน HF / MF

ซึ่งเหมาะสำหรับการกระจายเสียงเพื่อการศึกษาในพื้นที่ห่างไกล

✔ รองรับการเรียนรู้หลายรูปแบบ

รวมถึงการสอนดนตรี, สารคดีเสียง, การเล่านิทาน, หรือเสียงประกอบสื่อเสริมผ่าน Journaline

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างในเนื้อหา: (DRM Consortium, 2020, p. 118)

หากต้องการให้แปลหัวข้อถัดไป ได้แก่📌 6.2.2 Optimising Sound Quality📌 6.2.3 avoiding encode-decode concatenation📌 6.3 Multiplexing & FAC/SDC meta-data

หรือให้ผมสรุป กรอบแนวคิดการออกแบบคุณภาพเสียงสำหรับ DRM E-Learning แจ้งได้เลยครับ!

6.2.2 การเพิ่มคุณภาพเสียง (Optimising Sound Quality)

การเข้ารหัสเสียงหลายชั้น (เช่น บันทึก–ตัดต่อ–กระจายเสียง) จะลดคุณภาพลงในแต่ละขั้น (tandem coding) เพราะระบบบีบอัดมักเข้าใจ “เสียงผิดปกติ” เป็นส่วนหนึ่งของเนื้อหาที่ต้องส่งต่อ

แนวทางที่ดีที่สุดคือ:

บันทึกเสียงในคุณภาพสูงสุด

เข้ารหัสสำหรับ DRM ที่จุดต้นทาง (สตูดิโอ)

ส่งผ่านระบบ MDI เพื่อลดการเข้ารหัสซ้ำซ้อน

ควบคุมการตั้งค่าการส่งจากศูนย์ควบคุมได้โดยตรง

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงสำหรับหัวข้อ 6.2.2 Optimising Sound Qualityจากคู่มือ DRM (DRM Introduction & Implementation Guide)พร้อมอ้างอิง รูปแบบ APA 7 และคำอธิบายเชิงลึกเพื่อนำไปใช้เขียน วรรณกรรมงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ผ่านระบบวิทยุดิจิทัล DRM (DRM-Based E-Learning)

6.2.2 การเพิ่มประสิทธิภาพคุณภาพเสียง (Optimising Sound Quality)

การเข้ารหัสเสียงแบบดิจิทัลถูกใช้งานในองค์กรกระจายเสียงมาเป็นเวลาหลายปี ผู้แพร่กระจายเสียงจำนวนมากมีประสบการณ์กับปัญหา การเข้ารหัสแบบซ้อนต่อเนื่อง (multiple tandem coding หรือ cascaded coding) ซึ่งทำให้คุณภาพเสียงลดลงเรื่อย ๆ เมื่อผ่านกระบวนการเข้ารหัส–ถอดรหัสหลายครั้งตลอดสายงานออกอากาศ

ระบบบีบอัดเสียงดิจิทัลส่วนใหญ่ทำงานโดยการ ลบข้อมูลเสียงที่มนุษย์ไม่ได้ยินจริง โดยข้อมูลที่ถูกลบถูก "กลบ" ด้วยสัญญาณที่มีระดับพลังงานสูงกว่าในความถี่ใกล้เคียง กระบวนการนี้จึงเป็นแบบ สูญเสียข้อมูล (lossy) โดยธรรมชาติ

อย่างไรก็ตาม เมื่อเสียงถูกเข้ารหัสและถอดรหัสหลายครั้ง (concatenation) มีโอกาสที่:

สิ่งผิดเพี้ยนทางเสียง (artefacts) ที่เกิดจากโค้ดเดอร์ตัวก่อนจะถูกมองว่าเป็นส่วนหนึ่งของเสียงจริงโดยโค้ดเดอร์ตัวถัดไป

ส่งผลให้ artefacts เหล่านั้นถูกเข้ารหัสซ้ำอีกครั้ง

ทำให้คุณภาพเสียงแย่ลงเรื่อย ๆ ตามลำดับขั้นของสายงานออกอากาศ

ทางออกที่เหมาะสม: ลดจำนวนครั้งของการเข้ารหัส–ถอดรหัส

วิธีที่ดีที่สุดในการขจัดปัญหา concatenation คือ

หลีกเลี่ยงการเข้ารหัสแบบต่อเนื่องทุกขั้นตอน (avoid cascaded coding)

แต่หากไม่สามารถหลีกเลี่ยงได้ ควรปฏิบัติดังนี้:

✓ ใช้ อัตราบิตสูงที่สุดเท่าที่เป็นไปได้ ในกระบวนการ

เช่น ขั้นตอนการรับเนื้อหา การตัดต่อ และการจัดเก็บเสียง

✓ ทำการเข้ารหัสสำหรับการส่งออกอากาศเพียงครั้งเดียว

โดยใช้อัตราบิตที่เหมาะสมสำหรับ DRM

ปัญหาในระบบการออกอากาศทั่วไป

ในทางปฏิบัติ ผู้แพร่กระจายเสียงมักมีขั้นตอนดังนี้:

เข้ารหัสเสียงเพื่อรับรายการ (ผ่าน ISDN, อินเทอร์เน็ต ฯลฯ)

เข้ารหัสอีกครั้งในระบบตัดต่อเสียงดิจิทัล

เข้ารหัสอีกครั้งเมื่อกระจายสัญญาณไปยังสถานีส่งหลายแห่ง

สุดท้าย ก่อน DRM จะถูกส่งออก จะมีการเข้ารหัสแบบ DRM อีกหนึ่งครั้ง

เมื่อโค้ดเดอร์ที่ใช้เป็นคนละรูปแบบ และใช้อัตราบิตที่แตกต่างกัน ความผิดเพี้ยนจะสะสมเพิ่มขึ้นอย่างหลีกเลี่ยงไม่ได้

แนวทางของ DRM: การเข้ารหัสตั้งแต่ต้นทางผ่าน MDI

เพื่อลดปัญหา concatenation ระบบ DRM จึงออกแบบ MDI (Multiplex Distribution Interface) โดยมีเป้าหมายเพื่อ:

✓ กระตุ้นให้ผู้แพร่กระจายเสียงทำการเข้ารหัส DRM ตั้งแต่ต้นทาง

เช่น ที่ศูนย์สตูดิโอ (studio centre) แทนการเข้ารหัสที่สถานีส่งสัญญาณ

✓ หลีกเลี่ยงการเข้ารหัสซ้ำก่อนถึงผู้รับ

ช่วยให้คุณภาพเสียงสูงสุดคงอยู่จนถึงผู้ฟัง

✓ ส่งข้อมูลเสียง + เมทาดาทาสำหรับ DRM ในรูปแบบรวมชุด

ผ่าน MDI ได้อย่างมีประสิทธิภาพ

ข้อได้เปรียบของการเข้ารหัสที่สตูดิโอ

ใช้แหล่งสัญญาณคุณภาพสูงที่สุด

หลีกเลี่ยงปัญหาการบีบอัดซ้ำ เช่น สัญญาณ STL แบบ MPEG Layer II

ส่งข้อมูล DRM ทั้งหมด (MSC, SDC, FAC + parameters) ภายในเพียง < 64 kb/s

ซึ่งครอบคลุม:

ข้อมูลเสียง

ข้อมูลบริการและเมทาดาทา

พารามิเตอร์ควบคุมการส่งสัญญาณ

การควบคุมอุปกรณ์ DRM exciter จากระยะไกล (remote-controlled)

ในกรณี DRM30 แบนด์วิดท์ 9 หรือ 10 kHz (อัตราบิต ~30 kb/s และต่ำกว่า)ทั้งหมดนี้ยังสามารถส่งภายใต้ความจุ ไม่ถึง 64 kb/s ได้อย่างสบาย

ความสำคัญต่อระบบ E-Learning ผ่าน DRM

การออกอากาศเนื้อหาการศึกษา (บทเรียนเสียง, คำอธิบาย, การประกาศ) ต้องการคุณภาพเสียงที่ชัดเจนและเชื่อถือได้ โดยเฉพาะ:

✔ ความชัดเจนของเสียงพูดสำหรับบทเรียน

ลด artefacts ที่ทำให้ผู้เรียนฟังได้ยาก

✔ สัญญาณคุณภาพสูงสำหรับพื้นที่ชนบท

เพื่อรองรับนักเรียนในพื้นที่ที่สัญญาณไม่เสถียร

✔ ความสำคัญต่อสื่อหลายช่องทาง เช่น Journaline + Audio

ต้องการความแม่นยำของข้อมูลและความต่อเนื่องของการส่งสัญญาณ

✔ สนับสนุนการผลิตสื่อการศึกษามาตรฐานระดับประเทศ

ด้วยคุณภาพเสียงสม่ำเสมอจากต้นทางถึงปลายทาง

ตัวอย่างอ้างอิงรูปแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างอ้างในเนื้อหา: (DRM Consortium, 2020, p. 119)

หากคุณต้องการให้ผมแปลหัวข้อถัดไป เช่น:

📌 6.2.3 Avoiding encode–decode concatenation📌 6.3 Multiplexing & Meta-data📌 6.4 SDC, FAC โครงสร้างและเมทาดาทา

หรือให้ผม สรุปกรอบแนวคิด “คุณภาพเสียงในระบบ DRM สำหรับการศึกษา”แจ้งได้เลยครับ!

6.3 บริการเสริม (Value-added Services)

6.3.1 ภาพรวม

ระบบ DRM รองรับการส่งข้อมูลแบบมัลติมีเดีย เช่น:

ข้อความข่าวสาร (ข่าว, พยากรณ์อากาศ, ราคาหุ้น ฯลฯ)

ภาพ (SlideShow)

ข้อมูลรายการ (EPG)

ข้อความแบบอินเทอร์แอคทีฟ (Journaline)

บริการเหล่านี้แสดงผลบนหน้าจอเครื่องรับ และเหมาะกับเครื่องรับที่มีจอแสดงผลขนาดใหญ่

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงสำหรับหัวข้อ 6.3.1 Overviewจากคู่มือ DRM (DRM Introduction & Implementation Guide)พร้อมคำอธิบายเพิ่มเติมสำหรับใช้ในงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ E-Learning ด้วยระบบวิทยุดิจิทัล DRMและตัวอย่างอ้างอิง APA 7

6.3.1 ภาพรวม (Overview)

ระบบ DRM รองรับการใช้งานข้อมูล (data applications) ได้หลากหลายรูปแบบ ตั้งแต่บริการข้อความ (text service) ที่ใช้อัตราบิตต่ำมากเพียงไม่กี่บิตต่อวินาที พร้อมกับบริการเสียงหลัก ไปจนถึงการใช้ความจุสัญญาณ MSC ทั้งหมดเพื่อให้บริการข้อมูลแบบมัลติมีเดียที่ซับซ้อนขึ้น

1. บริการข้อความอัตราบิตต่ำ (Low Bit-rate Text Services)

บริการข้อความแบบง่ายสามารถส่งข้อมูลที่เกี่ยวข้องกับรายการ (programme-associated data) เช่น:

ข่าว

กีฬา

รายงานสภาพอากาศ

โดยส่งควบคู่ไปกับบริการเสียงหลัก ผู้รับสามารถแสดงข้อมูลดังกล่าวบนหน้าจอของเครื่องรับ

2. บริการมัลติมีเดียที่ซับซ้อนมากขึ้น (Multimedia-type Services)

บริการมัลติมีเดียอาจประกอบด้วย:

ข้อความ (text)

รูปภาพ (images)

อย่างไรก็ตาม ใน DRM30 Modes อัตราบิตของบริการข้อมูลมีจำกัด จึงทำให้อัตราการส่ง (refresh rate) และปริมาณข้อมูลที่ส่งถูกจำกัด

ในทางปฏิบัติ บริการมัลติมีเดียใน DRM30 มักใช้อัตราบิตประมาณ 2–4 kbit/s ของความจุ MSC ส่วนที่เหลือของ MSC จะยังคงถูกใช้สำหรับบริการเสียง ซึ่งยังคงเป็นส่วนสำคัญที่สุดของการส่งสัญญาณ DRM

3. การเพิ่มคุณค่าให้วิทยุดิจิทัลผ่านข้อมูลและมัลติมีเดีย

การเพิ่มบริการข้อมูลและมัลติมีเดียควบคู่กับบริการเสียง ทำให้วิทยุดิจิทัลสามารถ:

✓ พัฒนาและยกระดับประสบการณ์ผู้ฟัง

✓ สร้างความเชื่อมโยงที่แน่นแฟ้นขึ้นระหว่างผู้ฟังกับผู้แพร่กระจายเสียง

✓ สนับสนุนการนำเสนอข้อมูลเชิงลึกมากกว่าเสียงธรรมดา เช่น

ข้อมูลการเรียนรู้ (Learning Objects)

เนื้อหาโต้ตอบผ่าน Journaline

สื่อประกอบบทเรียน

4. การแสดงผลบนเครื่องรับ (Receiver Display Requirements)

บริการมัลติมีเดียจำนวนมากจะถูกแสดงผลบนหน้าจอของเครื่องรับ DRM

บริการข้อความใช้หน้าจอง่าย ๆ (text-only) ก็เพียงพอ

บริการภาพและมัลติมีเดียต้องการหน้าจอที่ใหญ่และชัดเจนกว่า

ผู้ผลิตเครื่องรับควรถูกสนับสนุนให้ติดตั้งหน้าจอที่มีขนาดใหญ่ขึ้น เพื่อรองรับบริการขั้นสูงของ DRM

5. บริการข้อมูลเฉพาะสำหรับยานพาหนะ

DRM ยังรองรับบริการข้อมูลสำหรับผู้ใช้รถยนต์ เช่น:

TMC (Traffic Message Channel)

TPEG (Transport Protocol Experts Group data)

ซึ่งเป็นบริการนำทางและข้อมูลการจราจรที่สำคัญ เหมาะสำหรับผู้แพร่กระจายเสียงในระดับท้องถิ่น ระดับภูมิภาค หรือระดับประเทศ

6. คุณสมบัติขั้นสูงของวิทยุดิจิทัลที่เป็นประโยชน์ต่อผู้ฟัง

บริการ DRM สามารถรวมคุณสมบัติที่ช่วยเพิ่มประสบการณ์รับฟัง เช่น:

✓ หยุด (Pause) รายการได้

ผู้ฟังสามารถกดปุ่มเพียงปุ่มเดียวเพื่อหยุดรายการที่รับอยู่ได้

✓ เล่นย้อนหลัง (Rewind) และเล่นต่อ (Resume)

ผู้ฟังสามารถกลับไปฟังช่วงที่พลาดได้ทันที

✓ บันทึกรายการได้หลายชั่วโมง

ขึ้นอยู่กับ:

ความจุภายในของเครื่องรับ

อัตราบิตของบริการ DRM

✓ ถ่ายโอนเพื่อฟังซ้ำบนเครื่องอื่น

หากผู้ฟังมี flash card ก็สามารถบันทึกและนำไฟล์ไปเปิดในเครื่องรับ DRM รุ่นอื่นที่รองรับฟีเจอร์นี้ได้

ความสำคัญต่อระบบ E-Learning ผ่าน DRM

คุณสมบัติดังกล่าวมีประโยชน์โดยตรงต่อการจัดการเรียนรู้ เช่น:

✔ ส่งเนื้อหาบทเรียนแบบข้อความ + เสียง + ภาพประกอบ

ใช้ Journaline, Slideshow และข้อมูลรายวิชา

✔ รองรับบทเรียนตามเวลา (time-shifted learning)

ผู้เรียนสามารถกดหยุดหรือย้อนฟังเพื่อทำความเข้าใจบทเรียนได้ดีขึ้น

✔ เหมาะสำหรับพื้นที่ชนบทที่ไม่มีอินเทอร์เน็ต

ข้อมูลอัตราบิตต่ำช่วยให้บริการมัลติมีเดียเข้าถึงผู้เรียนทุกกลุ่ม

✔ สามารถพัฒนาเป็นระบบ DRM Educational Content Multiplex

ส่งเนื้อหาหลายวิชาในหนึ่งช่องสัญญาณเดียว

ตัวอย่างอ้างอิงรูปแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างการอ้างอิงในเนื้อหา: (DRM Consortium, 2020, p. 121)

หากต้องการให้ผมแปลหัวข้อถัดไป เช่น:

📌 6.3.2 Simple Text Messages📌 6.3.3 Journaline (Advanced Text Service)📌 6.3.4 Slideshow📌 6.3.5 TMC/TPEG

หรือให้สรุปเป็น กรอบแนวคิดการใช้บริการข้อมูล DRM สำหรับ E-Learningแจ้งได้เลยครับ!

6.3.2 ข้อความ DRM (DRM Text Messages)

คือข้อความสั้น (สูงสุด 128 อักขระ) ที่แสดงพร้อมรายการเสียง เช่น:

“เพลง: โลกยังมีความหวัง – บอย โกสิยพงษ์”

ข้อความเหล่านี้ควรแสดงแต่ละข้อความเป็นเวลาอย่างน้อย 10–20 วินาที เพื่อไม่ให้รบกวนผู้ฟัง โดยเฉพาะในรถยนต์

รองรับทุกภาษาและอักษร (Unicode – UTF-8)

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงสำหรับหัวข้อ 6.3.2 DRM Text Messagesจาก DRM Handbook / DRM Introduction & Implementation Guideพร้อมคำอธิบายขยายความสำหรับงานวิจัยE-Learning ผ่านระบบวิทยุดิจิทัล DRMและตัวอย่างอ้างอิง APA 7

6.3.2 ข้อความตัวอักษรของ DRM (DRM Text Messages)

ระบบ DRM รองรับความสามารถให้ผู้แพร่กระจายเสียงส่ง ชุดข้อความสั้น (short text messages) โดยแต่ละข้อความสามารถมีความยาวได้สูงสุด 128 อักขระ การส่งข้อความเหล่านี้เป็นส่วนหนึ่งของบริการเสียงโดยอัตโนมัติ ซึ่งหมายความว่า:

✓ ข้อความจะเชื่อมโยงกับบริการเสียงที่ออกอากาศอยู่

เช่น

ชื่อเพลง / ศิลปิน

ชื่อรายการ

ข่าวสารจากสถานี

ข้อความประกาศต่าง ๆ

ข้อความเหล่านี้ช่วยเพิ่มข้อมูลที่เป็นประโยชน์ระหว่างการฟัง ทำให้ผู้ฟังได้รับ “บริบทเพิ่มเติม” จากเสียงที่กำลังออกอากาศ

การอัปเดตข้อความและประสบการณ์ผู้ใช้

เวลาการอัปเดตข้อความบนหน้าจอของผู้รับถูกควบคุมโดยผู้แพร่กระจายเสียง โดยควรมีช่วงเวลาขั้นต่ำ 10–20 วินาที ระหว่างข้อความแต่ละชุด เพื่อลดความรบกวนหรือความวุ่นวายในการรับฟัง โดยเฉพาะอย่างยิ่ง:

✓ ในรถยนต์ (in-car scenarios)

ซึ่งต้องคำนึงถึง “ความปลอดภัย + ความไม่รบกวนสายตา”

หากเครื่องรับไม่สามารถแสดงข้อความทั้งหมดบนหน้าจอได้ในครั้งเดียว เครื่องรับมักจะแสดงผลด้วย:

→ การเลื่อนข้อความ (scrolling) จากขวาไปซ้าย

ตามภาพประกอบ Figure 6.3.2

รองรับทุกภาษาในโลกผ่าน UTF-8 Encoding

DRM Text Messages รองรับชุดอักขระทั่วโลกทั้งหมด โดยใช้การเข้ารหัส UTF-8ซึ่งอาจใช้อักขระละ 1 ถึง 4 ไบต์

ดังนั้น:

ภาษาในกลุ่ม Latin เช่น ภาษาอังกฤษ ไทย ฯลฯ→ สามารถแสดงข้อความได้มากกว่า 100 อักขระ

ภาษาจีน ญี่ปุ่น เกาหลี (CJK Languages)→ อาจแสดงได้ประมาณ 40 อักขระต่อข้อความ (เนื่องจากใช้หลายไบต์ต่อ 1 อักขระ)

ความสำคัญของ DRM Text Messages ต่อ E-Learning ผ่าน DRM

บริการข้อความนี้มีศักยภาพสูงสำหรับการออกอากาศเนื้อหาเพื่อการเรียนรู้ เช่น:

✔ ส่ง หัวข้อบทเรียน หรือ สรุปเนื้อหา ควบคู่กับเสียงสอน

เช่น “คณิตศาสตร์ ป.4 บทที่ 3: เศษส่วนเบื้องต้น”

✔ ส่ง คำอธิบายประกอบบทเรียน

เช่น คำศัพท์ภาษาอังกฤษ ตัวอย่างประโยค

✔ ส่ง ข้อสอบสั้น / คำถามปลายเปิด ให้ผู้เรียนคิดตาม

เช่น “ถาม: ทำไมต้องใช้การแปลงหน่วยก่อนคำนวณอัตราเร็ว?”

✔ ส่ง แจ้งเตือนการเรียนรู้

ตารางเรียน, เวลาสอบ, ลิงก์เสริม (ในกรณีใช้ร่วมกับ Journaline)

✔ ใช้ในพื้นที่ที่ไม่มีอินเทอร์เน็ต

ข้อความอัตราบิตต่ำสามารถรับได้แม้ในพื้นที่ทุรกันดาร

ตัวอย่างการนำไปใช้ในงานวิจัย

การพัฒนาระบบ DRM Educational Text Broadcast สำหรับส่งเนื้อหาและคำถามประจำบทเรียน

การประเมินผลการเรียนรู้โดยใช้ ข้อความในระบบ DRM แทน SMS/อินเทอร์เน็ต

การใช้ข้อความ DRM เพื่อส่ง “คำชี้แจง” หรือ “ตัวชี้วัดการเรียนรู้” สำหรับครูและนักเรียนในชนบท

ตัวอย่างอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างในเนื้อหา: (DRM Consortium, 2020, p. 122)

ต้องการให้แปลหัวข้อถัดไป เช่น📌 6.3.3 Journaline (Advanced Text Information Service)📌 6.3.4 Slideshow📌 6.3.5 Traffic & Travel Services (TMC/TPEG)หรือให้สรุปเป็น โมเดลการใช้ข้อความ DRM สำหรับ E-Learning ก็แจ้งได้เลยครับ!

6.3.3 บริการข้อมูลแบบโต้ตอบ – Journaline

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงของหัวข้อ 6.3.3 Journaline Text Information Serviceจาก DRM Handbook / DRM Introduction & Implementation Guideพร้อมคำอธิบายขยายความสำหรับใช้เขียนวรรณกรรมงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ด้วยระบบวิทยุดิจิทัล DRM (DRM-Based E-Learning)และการอ้างอิงแบบ APA 7

6.3.3 บริการข้อมูลข้อความ Journaline (Journaline Text Information Service)

Journaline เป็นบริการข้อมูลแบบเน้นเนื้อหาข้อความ (text-focused information service)[ดู Annex 1 หมายเลข 12] โดยสามารถระบุเป็น:

ข้อมูลประกอบบริการเสียง (PAD – Programme Associated Data) หรือ

บริการแบบแยกเดี่ยว (stand-alone service)

ผู้ใช้สามารถเลือกหัวข้อและหัวข้อย่อยของข้อมูลตามที่สนใจ และโต้ตอบกับเนื้อหาได้อย่างเป็นระบบ

โครงสร้างบริการและรูปแบบข้อมูลใน Journaline

ผู้แพร่กระจายเสียงเป็นผู้กำหนด:

โครงสร้างของบริการ

หัวข้อและหัวข้อย่อย

องค์ประกอบข้อมูลที่ผู้ใช้จะมองเห็นบนเครื่องรับ

ข้อมูลถูกนำเสนอในหลายรูปแบบ ได้แก่:

1. Plain-text Pages (หน้าข้อความแบบเรียบง่าย)

ประกอบด้วย:

ชื่อเรื่อง (Title)

เนื้อหาละเอียด (Body text)

เหมาะสำหรับ:

ข่าว

ข้อมูลเบื้องหลังรายการ

ข้อมูลติดต่อสถานี

เนื้อหาความรู้หรือบทเรียนเสริมสำหรับ E-Learning

2. List/Table Pages (หน้ารายการหรือแบบตาราง)

เหมาะสำหรับข้อมูลที่ต้องปรับปรุงบ่อย เช่น:

คะแนนกีฬา

ตารางข้อมูลทางการเงิน

อัปเดตราคาหุ้น

ตารางเที่ยวบินขาเข้า/ออกสนามบิน

ตารางเรียน/เลขที่บทเรียนในบริบท E-Learning

3. Ticker Messages (ข้อความเลื่อน)

เป็นข้อความเดียวแสดงแบบเต็มหน้าจอและอัปเดตอัตโนมัติ เช่น:

พาดหัวข่าว

ข้อความแจ้งเตือน

ข้อความรายวิชาหรือประกาศครู

คำบรรยาย (subtitles)

ขีดความสามารถของระบบ Journaline

บริการ Journaline สามารถประกอบด้วยได้มากกว่า:

➤ 65,000 หน้า (individual pages)

โดยแต่ละหน้าสามารถมีเนื้อหาข้อความได้สูงสุด:

➤ 4 kBytes ต่อหน้า

ข้อมูลทั้งหมดเข้ารหัสด้วย UTF-8รองรับ:

ทุกภาษาในโลก

ระบบตัวอักษรหลากหลายแบบ

การนำเสนอหลายภาษาในบริการเดียวกัน

เหมาะสำหรับการสื่อสารกับผู้เรียนหลายกลุ่มภาษา เช่น ไทย–กะเหรี่ยง–ม้ง เป็นต้น

การสนับสนุนผู้เรียนหลายภาษา

Journaline สามารถส่งข้อมูลหลายภาษาในบริการเดียว เช่น:

ภาษาไทย

ภาษาอังกฤษ

ภาษาท้องถิ่น

ซึ่งเหมาะกับกิจกรรม E-Learning ในพื้นที่ชนบท หรือพื้นที่ที่มีความหลากหลายทางภาษา

ฟังก์ชัน Hot Button และการโต้ตอบ (Interactivity)

ฟังก์ชัน Hot Button ช่วยให้:

ผู้แพร่กระจายเสียงสามารถกระตุ้นการโต้ตอบกลับ (back-channel interactivity) จากผู้ใช้ ผ่านเครื่องรับที่รองรับ เช่น:

เปิดเว็บ URL

โทรออกหมายเลขโทรศัพท์

ส่ง SMS

ส่งอีเมล

เปิดหน้า Journaline อื่นโดยตรง

สำหรับงานวิจัยด้านการศึกษา Hot Button สามารถใช้เพื่อ:

ส่งแบบทดสอบ

เชื่อมโยงไปยังสื่อเสริมหรือเอกสารแบบออนไลน์

เปิดใช้งานระบบตอบกลับเพื่อประเมินผู้เรียน

การระบุตำแหน่งทางภูมิศาสตร์ (Geo-referencing)

Journaline สามารถฝังข้อมูลพิกัด (geo-references) เพื่อ:

แสดงข้อมูลเฉพาะพื้นที่

ดึงข้อมูลที่เกี่ยวกับตำแหน่งของผู้ใช้ เช่น

ข้อมูลโรงเรียนในพื้นที่

สถานที่สำคัญ

เส้นทางการเดินทาง

ส่งตำแหน่งร้านอาหารหรือสถานที่ต่าง ๆ ไปยังระบบนำทางในรถยนต์

สำหรับการศึกษา:

สามารถใช้เพื่อจำแนกเนื้อหาตามจังหวัด/อำเภอ

ส่งประกาศเฉพาะพื้นที่ เช่น ประกาศปิดโรงเรียน

แนะนำแหล่งเรียนรู้ในท้องถิ่น

ความสำคัญของ Journaline ต่อการจัดการเรียนการสอน E-Learning ผ่าน DRM

Journaline เป็น “แกนหลัก” ของการทำ E-Learning ผ่าน DRM เพราะ:

✔ ส่งเนื้อหาบทเรียนได้อย่างมีโครงสร้างเหมือน e-book

✔ ลดการใช้อินเทอร์เน็ต (เหมาะกับพื้นที่ห่างไกล)

✔ สนับสนุนเนื้อหาหลายภาษา

✔ รองรับข้อมูลเชิงลึกจำนวนมาก (65,000 หน้า)

✔ โต้ตอบได้ (interactive) ผ่าน Hot Button

✔ ใช้พลังงานและอัตราบิตต่ำมาก (เหมาะกับอุปกรณ์ราคาถูก)

สามารถใช้ส่ง:

เนื้อหาบทเรียน

แบบฝึกหัด

คำอธิบายเพิ่มเติม

ตารางเรียน

การบ้าน

ข้อมูลวิชาการ

ทำให้ Journaline เป็นช่องทางที่เหมาะสมที่สุดสำหรับ “DRM Radio-Based Education System”

ตัวอย่างอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างอ้างในเนื้อหา: (DRM Consortium, 2020, p. 123)

หากต้องการให้ผมแปลหัวข้อถัดไป เช่น📌 6.3.4 DRM Slideshow📌 6.3.5 Traffic & Travel Services (TMC & TPEG)📌 6.3.6 File & Object Transmission (MOT)

หรือให้สรุปว่า Journaline สามารถใช้สร้างระบบ LMS ผ่านวิทยุ DRM ได้อย่างไรแจ้งได้เลยครับ!

Journaline คือระบบ ข้อมูลเชิงโต้ตอบแบบข้อความ โดยผู้ฟังสามารถเลือกหัวข้อย่อย เช่น:

ข่าว

ตารางเที่ยวบิน

ราคาหุ้น

ข้อมูลท่องเที่ยว

ภาษาอื่น ๆ ในรายการเดียวกัน

สามารถแสดงข้อความแบบ:

หน้าหลัก + เนื้อหา

ตาราง/รายการ

ข้อความแบบ ticker (เลื่อนหัวข้อข่าว/ซับไตเติล)

Journaline ใช้บิตเรตต่ำมาก (200 bps ก็เพียงพอ) จึงใช้ได้แม้ในคลื่นสั้น (SW) และสามารถอัปเดตอัตโนมัติผ่าน RSS/XML/UECP

รองรับ "ปุ่มทางลัด" เช่น เปิดเว็บไซต์ ส่ง SMS หรือแจ้งตำแหน่ง GPS

6.3.4 ข้อมูลบริการและรายการ (Service and Programme Information – SPI)

SPI คือระบบแสดงตารางรายการวิทยุแบบดิจิทัล (คล้าย EPG ในทีวี) โดยผู้ใช้สามารถดูรายการตาม:

เวลาออกอากาศ

ชื่อรายการ

ประเภทเนื้อหา

สถานี

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงของหัวข้อ 6.3.4 Electronic Program Guide (EPG)จาก DRM Handbook / DRM Introduction & Implementation Guideพร้อมคำอธิบายเสริมเชิงลึกสำหรับใช้เขียนวรรณกรรมงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ (E-Learning) ผ่านระบบวิทยุดิจิทัล DRMและตัวอย่างอ้างอิงแบบ APA 7

6.3.4 แผงรายการอิเล็กทรอนิกส์ (Electronic Program Guide: EPG)

แผงรายการอิเล็กทรอนิกส์ (EPG) คือคู่มือรายการกระจายเสียงแบบดิจิทัลที่ให้ข้อมูลเกี่ยวกับ รายการวิทยุที่มีกำหนดออกอากาศ โดยผู้รับสามารถเรียกดูข้อมูลต่าง ๆ ได้ผ่านหน้าจอ ซึ่งรวมถึง:

เวลาออกอากาศ

ชื่อรายการ

ช่องบริการ (service)

ประเภทเนื้อหา (genre)

การนำทางและเลือกเนื้อหาสามารถทำได้โดยใช้ปุ่มควบคุม (remote control) แป้นพิมพ์ หรืออุปกรณ์ป้อนข้อมูลอื่น ๆ บนเครื่องรับ DRM

โครงสร้าง EPG และโปรโตคอลการขนส่ง (transport protocol) ได้รับการมาตรฐานโดย ETSI[ดู Annex 1 หมายเลข 10 และ 11]

ฟังก์ชันขั้นสูงของ EPG ใน DRM

✔ การตั้งเวลาอัดรายการอัตโนมัติ

EPG สามารถใช้เพื่อเลือกเนื้อหาที่จะบันทึกในอนาคตได้ โดยเครื่องรับ DRM หรือเครื่องบันทึกดิจิทัลที่เชื่อมต่ออยู่จะทำการบันทึกรายการโดยอัตโนมัติเมื่อถึงเวลาออกอากาศ

สิ่งที่ EPG ของ DRM สามารถนำเสนอได้

EPG ของ DRM สามารถบรรจุข้อมูลได้ละเอียดมาก ครอบคลุม:

• ตารางรายการหลายวันล่วงหน้า (programme schedule)

• รายการย่อยภายในรายการหลัก (sub-show elements)

เช่น รายงานข่าวหัวข้อย่อยภายในช่วงข่าว

• โลโก้สถานีและโลโก้รายการ

• ข้อมูลกำกับรายการ เช่น คำอธิบาย แหล่งผลิต หรือระดับเรตติ้ง

นอกจากนี้ยังสามารถส่งข้อมูลแบบย่อในลักษณะ “Now-and-Next” ซึ่งประกอบด้วย:

รายการที่กำลังออกอากาศ (Now)

รายการถัดไป (Next)

รูปแบบนี้สามารถถอดรหัสได้ง่าย เหมาะสำหรับเครื่องรับ DRM ที่มีความจุหน่วยความจำจำกัด หรือมีหน้าจอแบบข้อความเท่านั้น

EPG ใน DRM: การให้บริการหลายรายการในหนึ่งความถี่

ปกติแล้ว EPG หนึ่งชุดจะให้ข้อมูลรายการสำหรับ:

• บริการ DRM ทั้งหมดที่ส่งบนความถี่เดียวกัน

และอาจรวมถึง

• รายการอื่น ๆ ที่อยู่ในเครือข่ายผู้แพร่กระจายเสียงเดียวกัน (broadcast network)

ดังนั้น เมื่อหนึ่งมัลติเพล็กซ์ DRM มี มากกว่าหนึ่งบริการเสียง (audio programmes):

➤ EPG จะถูกประกาศเป็นบริการอิสระ (independent DRM service)

แทนที่จะเป็นข้อมูลประกอบรายการ (PAD)

ทำให้ผู้รับสามารถเลือกดูข้อมูลรายการสำหรับทุกบริการได้อย่างครบถ้วน

ความสำคัญของ EPG ต่อ DRM-Based E-Learning

EPG มีประโยชน์อย่างยิ่งต่อระบบการศึกษาทางไกลด้วยวิทยุดิจิทัล เช่น:

✔ จัดตารางบทเรียนล่วงหน้า

ทำให้ผู้เรียนสามารถดู:

เวลาออกอากาศบทเรียน

ชื่อวิชา

หัวข้อย่อย

ครูผู้สอน

ระดับชั้น

✔ ระบบการเรียนรู้ตามตาราง (Scheduled Learning)

เหมือนตารางเรียนในโรงเรียน แต่กระจายผ่านคลื่น DRM

✔ สนับสนุนการเรียนย้อนหลัง

ด้วยการกำหนดบันทึกล่วงหน้าผ่านเครื่องรับ DRM

✔ ช่วยผู้เรียนในพื้นที่ชนบทที่ไม่มีอินเทอร์เน็ต

เพราะสามารถอ่านตารางเรียนได้จากสัญญาณวิทยุดิจิทัลโดยไม่ต้องเชื่อมต่อเครือข่ายออนไลน์

✔ รองรับหลายภาษา

ผ่านการเข้ารหัส UTF-8 → เหมาะกับบริบทของไทยที่มีหลายกลุ่มชาติพันธุ์

EPG กับการพัฒนาแพลตฟอร์ม E-Learning ผ่าน DRM

งานวิจัยสามารถออกแบบ:

ระบบ “DRM Education EPG”

ตารางเรียนระดับชาติผ่านคลื่นวิทยุ

ระบบประกาศการสอบ

ตารางสอนแบบหลายชั้นเรียน

รายการเรียนรู้พิเศษ เช่น STEM, ภาษาอังกฤษ, การเรียนเสริมออนไลน์

ตัวอย่างอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างอ้างในเนื้อหา: (DRM Consortium, 2020, p. 124)

หากต้องการแปลหรือสรุปหัวข้อถัดไป เช่น:

📌 6.3.5 Traffic & Travel Information (TMC/TPEG)

ด้านล่างนี้เป็น คำแปลภาษาไทยเชิงวิชาการคุณภาพสูงของหัวข้อ 6.3.5 Slideshowจาก DRM Handbook / DRM Introduction & Implementation Guideพร้อมอ้างอิงแบบ APA 7 และคำอธิบายเชิงลึกสำหรับใช้ในวรรณกรรมงานวิจัยการจัดการเรียนการสอนออนไลน์ (E-Learning) ผ่านระบบวิทยุดิจิทัล DRM

6.3.5 การนำเสนอภาพแบบสไลด์ (Slideshow)

Slideshow คือชุดของภาพนิ่งหลายภาพที่ถูกส่งเป็นลำดับตามมาตรฐานของ ETSI[ดู Annex 1 หมายเลข 15] เครื่องรับ DRM (DRM terminal) จะทำการแสดงภาพตาม “ตัวกระตุ้น” (trigger) ที่กำหนดโดยผู้แพร่กระจายเสียง ซึ่งโดยทั่วไปหมายถึงการแสดงทันทีหลังจากได้รับภาพอย่างสมบูรณ์แล้ว

วัตถุประสงค์ของบริการ Slideshow

เนื้อหาของสไลด์ควรถูกออกแบบให้ ผู้ใช้ได้รับข้อมูลที่เป็นประโยชน์ทันทีเมื่อเหลือบดูหน้าจอ โดยทั่วไปจะเป็นข้อมูลที่เกี่ยวข้องกับรายการ เช่น:

ปกอัลบั้มเพลง

โลโก้รายการหรือโลโก้สถานี

ภาพผู้ดำเนินรายการ

ภาพจากภายในสตูดิโอ

แผนที่, ภาพข่าวประกอบ, ภาพบุคคลสำคัญ

ภาพประกอบเนื้อหาการเรียนรู้สำหรับระบบ DRM-Based E-Learning

นอกจากนี้ สไลด์ยังอาจเป็นเนื้อหาที่ ไม่ขึ้นกับรายการเสียง (programme-independent) เช่น:

พยากรณ์อากาศแบบกราฟิก

โฆษณา

แผ่นภาพประกอบบทเรียนสำหรับผู้เรียนในระบบ E-Learning

การควบคุมเวลาแสดงผลและความถี่ในการเปลี่ยนสไลด์

ผู้แพร่กระจายเสียงเป็นผู้กำหนดว่า เมื่อใดสไลด์ใหม่จะแทนที่สไลด์เดิม บนเครื่องรับ ดังนั้น ผู้แพร่กระจายเสียงควร:

กำหนดอัตราการเปลี่ยนสไลด์ที่ไม่รวดเร็วเกินไป

ให้เวลาการแสดงผลไม่น้อยกว่า 10–20 วินาทีต่อภาพเพื่อหลีกเลี่ยงความรบกวนผู้ขับขี่กรณีใช้งานวิทยุในรถยนต์ (คล้ายกับแนวทางของ DRM Text Messages)

ความต้องการด้านอัตราบิต (Bitrate Requirements)

โดยทั่วไป สไลด์โชว์ต้องการอัตราบิตมากกว่า 4 kbps เพื่อให้ส่งภาพได้อย่างมีคุณภาพดังนั้นโหมดที่เหมาะสมที่สุดคือ:

✓ DRM30 double-channel

✓ DRM+ (96 kHz bandwidth)

สองโหมดนี้มีแบนด์วิดท์มากพอสำหรับการส่งสไลด์ควบคู่กับบริการเสียง

รูปแบบไฟล์ภาพ (Image Formats)

สไลด์โชว์ใช้ไฟล์ภาพสองรูปแบบหลัก:

● PNG

เหมาะสำหรับโลโก้ กราฟิก ตัวหนังสือ หรือภาพที่ต้องการความคมชัดของเส้นขอบ

● JPG

เหมาะสำหรับภาพถ่าย ซึ่งมีความละเอียดสีสูงกว่าและขนาดไฟล์เล็กกว่า

เครื่องรับที่รองรับ Slideshow ควรสามารถถอดรหัสและแสดงภาพได้อย่างน้อยที่ความละเอียด:

320 × 240 พิกเซล

การรองรับภาพเคลื่อนไหวแบบง่าย (Simple Animation)

มาตรฐาน Slideshow ยังรองรับภาพเคลื่อนไหวง่าย ๆ ผ่าน:

APNG (Animated PNG)

ไฟล์ APNG ถูกเข้ารหัสแบบ backward-compatible หมายถึง:

เครื่องรับที่รองรับ APNG จะเห็นภาพเคลื่อนไหว

เครื่องรับรุ่นเก่าที่อ่านได้เฉพาะ PNG จะเห็น “เฟรมแรก” เป็นภาพนิ่ง

ประโยชน์ของ Slideshow ต่อการจัดการเรียนการสอนผ่าน DRM

Slideshow มีศักยภาพสูงมากใน E-Learning โดยใช้ DRM เช่น:

✔ แสดงแผนภาพ / รูปประกอบบทเรียน

เหมาะสำหรับวิชา:

วิทยาศาสตร์

คณิตศาสตร์

ภูมิศาสตร์

ชีววิทยา

ศิลปะ

✔ แสดงสื่อสนับสนุนคำบรรยายเสียง

เช่น แผนที่ แผนผัง โครงสร้างโมเลกุลตัวอย่าง ฯลฯ

✔ ส่งภาพประกอบ Exercise หรือแบบฝึกหัด

นักเรียนรับเนื้อหาภาพแบบไม่พึ่งอินเทอร์เน็ต

✔ รองรับเนื้อหาเฉพาะพื้นที่ เช่น

แผนที่ฝนตก

ข่าวชุมชน

ประกาศจากโรงเรียน

✔ ใช้ร่วมกับ Journaline ได้อย่างลงตัว

สร้าง “สื่อหลายโหมด” (multimodal content) ระหว่างเสียง–ข้อความ–ภาพ

ตัวอย่างการอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook (Version 5.1). DRM Consortium.

ตัวอย่างในเนื้อหา: (DRM Consortium, 2020, p. 125)

หากต้องการให้ผมแปลหัวข้อถัดไป เช่น📌 6.3.6 Traffic & Travel Services (TMC / TPEG)

ด้านล่างนี้เป็น คำแปลเชิงวิศวกรรมโทรคมนาคม + ภาษาเชิงวิชาการสำหรับใช้ในงานวิจัย E-Learning ผ่านระบบวิทยุดิจิทัล DRMพร้อม อ้างอิงแบบ APA 7

6.3.6 ช่องส่งข้อมูลข่าวสารการจราจร (Traffic Message Channel: TMC)

(แปลไทยเชิงวิชาการ พร้อมคำอธิบายประกอบ)

ระบบ Traffic Message Channel (TMC) ถูกพัฒนาขึ้นในตอนแรกสำหรับใช้งานร่วมกับระบบ Radio Data System (FM-RDS) โดยมีวัตถุประสงค์หลักในการแพร่กระจายข้อมูลสภาพการจราจรแบบ เรียลไทม์ ให้กับผู้ใช้บริการบนท้องถนน ข้อความข้อมูลเหล่านี้ถูกส่งและถอดรหัสอย่าง เงียบ (silent reception) โดยเครื่องรับสัญญาณที่รองรับ TMC เช่น เครื่องวิทยุในรถยนต์หรือระบบนำทาง (navigation system)

เมื่อได้รับข้อมูลแล้ว ระบบนำทางสามารถแจ้งเตือนผู้ขับขี่เกี่ยวกับปัญหาจราจรบนเส้นทางที่วางแผนไว้ และคำนวณเส้นทางทางเลือกเพื่อหลีกเลี่ยงเหตุการณ์นั้นแบบอัตโนมัติ

ประโยชน์ที่ผู้ใช้ได้รับจาก TMC

ข้อมูลจราจรที่อัปเดตแบบเรียลไทม์

การรับรู้เหตุการณ์ เช่น อุบัติเหตุ งานซ่อมถนน หรือการจราจรติดขัดทันที

การคัดกรองข้อมูลเฉพาะเส้นทางที่กำลังเดินทางเท่านั้น

ข้อมูลสามารถแปลและแสดงผลเป็น ภาษาของผู้ใช้

การส่งข้อมูลคุณภาพสูงผ่านระบบดิจิทัล

ความเข้ากันได้ของเครื่องรับสัญญาณทั่วทวีปยุโรป

บริการฟรีหรือมีค่าใช้จ่ายต่ำ

สามารถรับข้อมูลได้ทันทีในระหว่างการเดินทาง

ข้อได้เปรียบของข้อมูลจราจรผ่าน TMC

TMC มีจุดเด่นสำคัญหลายประการ ได้แก่:

การรับข้อมูลแบบไม่รบกวนการฟังรายการปกติเพราะข้อมูลถูกส่งผ่านช่องสัญญาณข้อมูลแบบเงียบ ผู้ใช้จึงสามารถฟังเพลงหรือข่าวต่อไปได้โดยไม่ถูกรบกวน

ข้อมูลปรากฏทันที ไม่ต้องรอช่วงข่าวจราจรแบบเดิมไม่จำเป็นต้องรอ “ข่าวสารจราจรเป็นรอบ ๆ” เหมือนวิทยุอนาล็อก ผู้ใช้ได้รับข้อมูลทันทีเมื่อมีเหตุการณ์ใหม่

ข้อมูลได้รับการอัปเดตอย่างต่อเนื่องต่างจากข้อมูลป้ายอัจฉริยะข้างถนน (variable message signs) ที่อาจแสดงผลเป็นช่วง ๆ

รองรับภาษาท้องถิ่นของผู้ใช้ระบบนำทางสามารถถอดรหัสข้อมูลและแสดงผลเป็นภาษาของผู้ใช้ แม้จะขับอยู่ต่างประเทศ

TMC ในระบบ DRM

ระบบ DRM ได้กำหนด โปรโตคอลเฉพาะสำหรับการบรรจุข้อมูล TMC(TMC message encapsulation protocol) เพื่อให้สามารถส่งข้อมูล TMC ผ่านมัลติแพ็กซ์ของ DRM ได้อย่างมีประสิทธิภาพ โดยใช้บิตเรตที่เหมาะสม ดูมาตรฐาน ETSI ที่อ้างถึงใน Annex 1 หมายเลข 11

ดังนั้น TMC จึงสามารถรวมเข้าในบริการ DRM ได้อย่างไร้รอยต่อ ช่วยให้:

ผู้ขับขี่ได้รับข้อมูลจราจรแบบดิจิทัลคุณภาพสูง

เครื่องรับ DRM ที่รองรับสามารถใช้ข้อมูลร่วมกับระบบนำทาง

สถานีวิทยุสามารถเพิ่มบริการที่มีมูลค่าเพิ่มสูง (value-added service) ควบคู่กับการออกอากาศเสียง

การเชื่อมโยง TMC กับงานวิจัยด้าน E-Learning ผ่าน DRM

แม้ TMC จะถูกออกแบบเพื่อข้อมูลจราจร แต่ในบริบทของ DRM for Education สามารถต่อยอดได้ เช่น:

ประยุกต์ใช้เพื่อการศึกษาในพื้นที่ชนบท (Rural Learning)

แจ้งเตือน “เส้นทางเดินทางไปโรงเรียน” เช่น น้ำท่วม ถนนปิด

แจ้งเตือนภัยพิบัติ เช่น พายุ ฝนตกหนัก แผ่นดินไหว

ประสานข้อมูลกับระบบเรียนทางไกลผ่าน DRM Audio + Journaline

สนับสนุนระบบประกาศของกระทรวงศึกษาธิการ

แจ้งข่าวสารจากสำนักงานเขตพื้นที่

แจ้งประกาศโรงเรียน เช่น ปิดเรียนฉุกเฉิน

ใช้เป็นช่องข้อมูลสำหรับระบบขนส่งนักเรียน

ระบบรถรับส่งนักเรียนอัจฉริยะ

อัปเดตสถานะเส้นทางแบบเรียลไทม์ผ่าน DRM

TMC ช่วยเพิ่มศักยภาพให้ DRM เป็นแพลตฟอร์ม “Beyond Audio Radio” ที่รองรับการเรียนรู้และการบริหารจัดการสถานการณ์ในพื้นที่ชนบทได้อย่างมีประสิทธิภาพ

การอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

ตัวอย่างการอ้างในข้อความ:(DRM Consortium, 2020, p. 36)

หากคุณต้องการให้ผมแปลหัวข้อถัดไป เช่น📌 6.3.7 TPEG / MOT / File Transmission📌 6.4 FAC–SDC Meta-data Operations📌 หรือให้สรุป โมเดล DRM-Based Intelligent Transport + Education Network

แจ้งได้เลยครับ!

📌 6.3.7 MOT (File & Object Transmission)📌 6.4 FAC/SDC Meta-dataหรือให้สรุป โมเดลการใช้ Slideshow + Journaline + Audio เพื่อสร้าง DRM-E-Learning Platform

แจ้งได้เลยครับ!

📌 6.3.6 File & Object Transmission (MOT)📌 6.4 FAC/SDC meta-dataหรือให้ผม ออกแบบโมเดล EPG สำหรับระบบการศึกษาทางไกลผ่าน DRM ของประเทศไทย

แจ้งได้เลยครับ!

6.4 DRM Emergency Warning Feature (EWF)

6.4.1 Overview

DRM supports and provides a fully integrated disaster and early warning service called Emergency Warning Feature (EWF).

The DRM technology provides an ideal platform for delivering emergency warning services. DRM EWF support is mandatory as described in the DRM minimum receiver requirements and second level receiver profile, with no need for special chipsets or extra adaptation for EWF. Everything needed for EWF is already in the receivers built according to the above specifications issued by the DRM Consortium.

The DRM technology should therefore be the major building block of a national emergency warning policy, providing full and continuous services as a last resort, potentially even from a remotely located transmitter site.

6.4.2 Task

The task of any early warning system is to inform the general public (and relevant authorities) about the impending disaster, with maximum reach and as quickly as possible, giving all relevant information to a maximum audience (including foreign-language visitors and people with impairments).

6.4.3 How DRM EWF Works

The DRM system employs Alternative Frequency Signalling (AFS), which points the receiver to the emergency broadcast (even if the receiver is tuned to a different service or on a different frequency). It also employs emergency announcement signalling, where the receiver has general support for the emergency announcement feature and the current activation status of the tuned programme (can be sent in DRM signalling channel along with any audio or data transmission).

Receivers may check regularly for announcement activity even if turned off, as announcement information is carried in the signalling channel (no need to decode full DRM signal for checking; for battery-operated receivers proper engineering solutions are needed to make this feature available). If emergency announcement is active, DRM receivers switch automatically to the emergency broadcast. Emergency content is provided automatically in the form of audio and text information (see below for details).

Listeners receive emergency broadcasts comprising:

• Audio programme (provided in one language at a time);

• DRM text messages (short text lines appearing on screen, updated automatically every few seconds);

• Journaline advanced text service (providing detailed instructions in multiple languages simultaneously).

When the alarm signal is triggered by the authorities, all running DRM receivers pick up the alarm signal from the currently tuned DRM service and switch to the emergency broadcast. All DRM receivers present the audio content of the emergency broadcast. DRM receivers with a text screen, in addition present text headlines (DRM text messages) plus detailed, multilingual information and instructions (Journaline) for instant and interactive look-up by the user. Receivers which are turned off may switch on automatically. This is a requirement to be defined by regulators for DRM receivers sold domestically. Figure 6.4.3: EWF example screens

34

6.4.4 DRM EWF Implementation

A DRM broadcast chain consists of:

Studio (content) → DRM Content Server(s) → DRM Modulator(s)/Transmitter(s)

If authorities trigger the emergency signal, it must automatically be provided to the studios, which in turn activate it at the DRM Content Server(s) (or grant authorities direct access to an appropriate interface). The emergency warning signal must be activated for all DRM on-air services (even if they do not carry the emergency programme themselves, but simply point receivers to it, for example a public broadcast).

ได้ครับ ด้านล่างเป็นการแปลโดยคงโครงสร้างและสาระทางเทคนิคของต้นฉบับ แต่ปรับถ้อยคำให้เป็น ภาษาวิชาการด้านเทคโนโลยีโทรคมนาคม วิศวกรรมการสื่อสาร และวิทยุกระจายเสียง เหมาะสำหรับใช้ในรายงานวิชาการ บทความ งานวิจัย หรือเอกสารประกอบการเสนอระบบ สถานีวิทยุเพื่อการเรียนรู้และการเตือนภัยพิบัติด้วย DRM

6.4 คุณลักษณะการเตือนภัยฉุกเฉินของระบบ DRM

(DRM Emergency Warning Feature: EWF)

6.4.1 ภาพรวม (Overview)

ระบบวิทยุกระจายเสียงดิจิทัล DRM (Digital Radio Mondiale) รองรับและจัดให้มีบริการด้านการแจ้งเตือนภัยพิบัติและการเตือนภัยล่วงหน้าที่บูรณาการอยู่ภายในระบบอย่างสมบูรณ์ เรียกว่า Emergency Warning Feature (EWF) หรือ คุณลักษณะการเตือนภัยฉุกเฉิน

เทคโนโลยี DRM มีคุณสมบัติเหมาะสมอย่างยิ่งสำหรับใช้เป็นแพลตฟอร์มในการนำส่งข้อมูลและสารสนเทศเพื่อการเตือนภัยฉุกเฉิน เนื่องจากความสามารถในการรองรับ EWF ถูกกำหนดให้เป็นข้อกำหนดภาคบังคับตาม ข้อกำหนดขั้นต่ำของเครื่องรับ DRM (DRM Minimum Receiver Requirements) และ ข้อกำหนดเครื่องรับระดับที่สอง (Second-Level Receiver Profile) โดยไม่จำเป็นต้องใช้ชิปเซตเฉพาะสำหรับ EWF หรือเพิ่มการดัดแปลงฮาร์ดแวร์เป็นพิเศษ กล่าวคือ องค์ประกอบทางเทคนิคที่จำเป็นสำหรับการทำงานของ EWF ได้ถูกรวมไว้แล้วในเครื่องรับ DRM ที่ผลิตตามข้อกำหนดทางเทคนิคของ DRM Consortium

ด้วยเหตุนี้ เทคโนโลยี DRM จึงมีศักยภาพที่จะทำหน้าที่เป็น องค์ประกอบโครงสร้างพื้นฐานหลักของระบบเตือนภัยฉุกเฉินแห่งชาติ (National Emergency Warning System) โดยสามารถให้บริการได้อย่างต่อเนื่องและครอบคลุม และสามารถทำหน้าที่เป็น ช่องทางการสื่อสารในลำดับสุดท้ายหรือเมื่อโครงข่ายสื่อสารอื่นไม่สามารถใช้งานได้ (Last-Resort Communication Service) รวมทั้งสามารถดำเนินการกระจายเสียงจากสถานีส่งที่ตั้งอยู่ห่างไกลจากพื้นที่ประสบภัยได้

กล่าวอีกนัยหนึ่ง จุดเด่นของระบบกระจายเสียง DRM คือ โครงสร้างพื้นฐานภาคส่งไม่จำเป็นต้องตั้งอยู่ภายในพื้นที่ประสบภัยโดยตรง จึงเพิ่มความยืดหยุ่นและความมั่นคงของระบบการสื่อสารในสถานการณ์ฉุกเฉิน

6.4.2 ภารกิจของระบบ (Task)

ภารกิจสำคัญของระบบเตือนภัยล่วงหน้า คือการแจ้งให้ ประชาชนทั่วไปและหน่วยงานที่เกี่ยวข้อง ได้รับทราบถึงภัยพิบัติหรือเหตุการณ์อันตรายที่กำลังจะเกิดขึ้น อย่างรวดเร็วที่สุดและครอบคลุมประชากรให้ได้มากที่สุด

ระบบจำเป็นต้องนำส่งข้อมูลที่เกี่ยวข้องและจำเป็นต่อการตัดสินใจของประชาชนไปยังกลุ่มเป้าหมายในวงกว้างที่สุดเท่าที่จะเป็นไปได้ โดยต้องคำนึงถึงการเข้าถึงของประชาชนทุกกลุ่ม รวมถึง

ประชาชนในพื้นที่เสี่ยงภัย

นักท่องเที่ยวหรือชาวต่างชาติที่ใช้ภาษาแตกต่างกัน

ผู้พิการหรือบุคคลที่มีข้อจำกัดในการรับรู้ข้อมูล

หน่วยงานภาครัฐและหน่วยงานรับผิดชอบด้านการจัดการภัยพิบัติ

ดังนั้น ระบบเตือนภัยที่มีประสิทธิภาพจึงมิได้มีหน้าที่เพียง “ประกาศว่ามีภัยเกิดขึ้น” เท่านั้น แต่ต้องสามารถนำส่ง ข้อมูลรายละเอียด คำแนะนำ และแนวทางการปฏิบัติตน ให้แก่ประชาชนได้อย่างรวดเร็ว ถูกต้อง และครอบคลุม

6.4.3 หลักการทำงานของ DRM EWF

(How DRM EWF Works)

ระบบ DRM ใช้กลไกทางเทคนิคหลายองค์ประกอบร่วมกันเพื่อให้สามารถนำผู้รับไปยังรายการกระจายเสียงฉุกเฉินได้โดยอัตโนมัติ

องค์ประกอบสำคัญประการแรกคือ Alternative Frequency Signalling (AFS) หรือ การส่งสัญญาณข้อมูลความถี่ทางเลือก ซึ่งทำหน้าที่แจ้งข้อมูลให้เครื่องรับสามารถค้นหาและเปลี่ยนไปรับการกระจายเสียงฉุกเฉินได้ แม้ในขณะนั้นเครื่องรับจะกำลังรับฟังบริการอื่นหรือรับสัญญาณอยู่บนความถี่อื่นก็ตาม

นอกจากนี้ ระบบยังใช้ Emergency Announcement Signalling หรือ สัญญาณควบคุมการประกาศแจ้งเตือนฉุกเฉิน ซึ่งทำให้เครื่องรับ DRM สามารถตรวจสอบได้ว่าขณะนั้นมีการเปิดใช้งานการประกาศฉุกเฉินหรือไม่

ข้อมูลสถานะการแจ้งเตือนดังกล่าวสามารถถูกส่งผ่าน ช่องสัญญาณควบคุมของ DRM (DRM Signalling Channel) ควบคู่ไปกับบริการเสียงหรือบริการข้อมูลตามปกติ

กล่าวโดยสรุป กลไกสำคัญประกอบด้วย

AFS → ชี้นำเครื่องรับไปยังความถี่หรือบริการที่กำลังออกอากาศข้อมูลฉุกเฉิน

และ

Emergency Announcement Signalling → แจ้งให้เครื่องรับทราบว่ามีการประกาศสถานการณ์ฉุกเฉินเกิดขึ้น

การตรวจสอบสัญญาณเตือนโดยเครื่องรับ

เครื่องรับ DRM สามารถได้รับการออกแบบให้ทำการตรวจสอบสถานะของ Emergency Announcement เป็นระยะ แม้เครื่องรับจะอยู่ในสถานะปิด เนื่องจากข้อมูลการประกาศฉุกเฉินถูกส่งผ่านช่องสัญญาณควบคุมของระบบ

ดังนั้น ในการตรวจสอบว่ามีการแจ้งเตือนฉุกเฉินเกิดขึ้นหรือไม่ เครื่องรับ ไม่จำเป็นต้องถอดรหัสสัญญาณ DRM ทั้งหมดตลอดเวลา ซึ่งช่วยลดภาระในการประมวลผลและการใช้พลังงาน

อย่างไรก็ตาม สำหรับเครื่องรับที่ใช้พลังงานจากแบตเตอรี่ จำเป็นต้องมีการออกแบบทางวิศวกรรมที่เหมาะสม เพื่อให้สามารถตรวจสอบสัญญาณเตือนเป็นระยะโดยไม่ส่งผลกระทบต่ออายุการใช้งานของแบตเตอรี่มากเกินไป

เมื่อระบบตรวจพบว่ามีการเปิดใช้งาน Emergency Announcement เครื่องรับ DRM จะสามารถ เปลี่ยนจากรายการที่กำลังรับอยู่ไปยังบริการกระจายเสียงฉุกเฉินโดยอัตโนมัติ

หลังจากนั้น ระบบจะนำเสนอข้อมูลฉุกเฉินแก่ผู้รับทั้งในรูปแบบ เสียงและข้อความ ตามความสามารถของเครื่องรับ

รูปแบบข้อมูลการเตือนภัยที่ประชาชนได้รับ

การกระจายเสียงฉุกเฉินผ่านระบบ DRM สามารถประกอบด้วยข้อมูลหลัก 3 รูปแบบ ได้แก่

1. รายการเสียงฉุกเฉิน

Audio Programme

ระบบสามารถออกอากาศข้อความหรือคำประกาศฉุกเฉินในรูปแบบเสียง โดยให้บริการครั้งละหนึ่งภาษา

ตัวอย่างเช่น

“ขณะนี้เกิดสถานการณ์น้ำท่วมฉับพลันในพื้นที่ โปรดอพยพไปยังพื้นที่ปลอดภัยตามคำแนะนำของเจ้าหน้าที่”

เสียงจึงทำหน้าที่เป็นช่องทางหลักในการดึงความสนใจและแจ้งสถานการณ์ให้ประชาชนทราบโดยทันที

2. ข้อความ DRM

DRM Text Messages

เครื่องรับที่มีจอภาพสามารถแสดงข้อความสั้นหรือข้อความพาดหัวเกี่ยวกับสถานการณ์ฉุกเฉินบนหน้าจอ โดยข้อมูลดังกล่าวสามารถ ปรับปรุงหรือเปลี่ยนแปลงโดยอัตโนมัติทุก ๆ ไม่กี่วินาที

ตัวอย่างเช่น

“เตือนภัยน้ำท่วมฉับพลัน – อพยพขึ้นพื้นที่สูงทันที”

ข้อมูลรูปแบบนี้เหมาะสำหรับการแจ้งสาระสำคัญอย่างกระชับและรวดเร็ว

3. บริการข้อความขั้นสูง Journaline

Journaline Advanced Text Service

Journaline สามารถใช้สำหรับนำเสนอ รายละเอียด คำแนะนำ และข้อมูลการปฏิบัติตนในหลายภาษาพร้อมกัน

ตัวอย่างเช่น ผู้ใช้สามารถเลือกดูข้อมูลในหัวข้อ

สถานการณ์น้ำท่วม→ พื้นที่เสี่ยงภัย→ เส้นทางอพยพ→ ศูนย์พักพิง→ หมายเลขโทรศัพท์ฉุกเฉิน→ คำแนะนำในการปฏิบัติตน→ ข้อมูลภาษาไทย→ English Information→ ภาษาอื่น ๆ

ดังนั้น Journaline จึงเพิ่มขีดความสามารถของระบบเตือนภัยจากการประกาศข้อความสั้นแบบทางเดียว ไปสู่ ระบบสารสนเทศฉุกเฉินที่มีโครงสร้างและรองรับหลายภาษา

กระบวนการเมื่อหน่วยงานรัฐประกาศเตือนภัย

เมื่อหน่วยงานที่มีอำนาจรับผิดชอบด้านการเตือนภัยเปิดใช้งานสัญญาณเตือน กระบวนการทำงานของระบบสามารถอธิบายได้ดังนี้

หน่วยงานเตือนภัย↓เปิดใช้งาน Emergency Warning Signal↓สถานีวิทยุ/ระบบ DRM ตรวจรับสัญญาณเตือน↓เครื่องส่ง DRM กระจาย Emergency Announcement Signalling↓เครื่องรับ DRM ตรวจพบสัญญาณ↓เครื่องรับเปลี่ยนไปยัง Emergency Broadcast โดยอัตโนมัติ↓ประชาชนได้รับเสียง + ข้อความ + Journaline

เครื่องรับ DRM ทุกเครื่องที่กำลังเปิดใช้งานและรับบริการ DRM อยู่จะสามารถตรวจพบสัญญาณแจ้งเตือนจากบริการ DRM ที่กำลังรับอยู่ และเปลี่ยนไปยังรายการกระจายเสียงฉุกเฉินโดยอัตโนมัติ

เครื่องรับทุกประเภทจะนำเสนอ เนื้อหาเสียงของรายการฉุกเฉิน

ส่วนเครื่องรับ DRM ที่มีหน้าจอแสดงผลจะสามารถนำเสนอข้อมูลเพิ่มเติม ได้แก่

ข้อความพาดหัวฉุกเฉิน (DRM Text Message)ร่วมกับข้อมูลรายละเอียดและคำแนะนำหลายภาษา (Journaline)

ทำให้ผู้ใช้สามารถค้นดูข้อมูลและคำแนะนำที่ต้องการได้ทันทีและในลักษณะเชิงโต้ตอบกับเมนูข้อมูล

ความสามารถในการเปิดเครื่องรับโดยอัตโนมัติ

เครื่องรับ DRM ที่อยู่ในสถานะปิด อาจได้รับการออกแบบให้เปิดเครื่องโดยอัตโนมัติเมื่อได้รับสัญญาณเตือนภัยฉุกเฉิน

อย่างไรก็ตาม คุณลักษณะดังกล่าวไม่ได้หมายความว่าเครื่องรับทุกเครื่องจะต้องเปิดตัวเองได้โดยอัตโนมัติเสมอไป เพราะต้นฉบับระบุว่า ข้อกำหนดนี้ควรได้รับการกำหนดโดยหน่วยงานกำกับดูแลของแต่ละประเทศ สำหรับเครื่องรับ DRM ที่จำหน่ายภายในประเทศ

ในเชิงนโยบายโทรคมนาคมและกิจการกระจายเสียง ประเด็นนี้มีความสำคัญอย่างมาก เพราะหน่วยงานกำกับดูแลสามารถกำหนดมาตรฐานเครื่องรับภายในประเทศให้รองรับ Automatic Wake-up for Emergency Warning เพื่อให้ระบบเตือนภัยสามารถเข้าถึงประชาชนได้แม้ในขณะที่เครื่องรับไม่ได้ใช้งานอยู่ตามปกติ

6.4.4 การนำ DRM EWF ไปใช้งาน

(DRM EWF Implementation)

โครงสร้างพื้นฐานของระบบกระจายเสียง DRM โดยทั่วไปประกอบด้วยสายโซ่การกระจายเสียงดังนี้

Studio (Content)↓DRM Content Server(s)↓DRM Modulator(s)↓DRM Transmitter(s)↓DRM Receiver

หรือในภาษาไทยสามารถอธิบายได้ว่า

ห้องส่ง/แหล่งผลิตเนื้อหา→ เครื่องแม่ข่ายเนื้อหา DRM→ เครื่องมอดูเลตสัญญาณ DRM→ เครื่องส่งวิทยุกระจายเสียง DRM→ เครื่องรับของประชาชน

เมื่อหน่วยงานที่มีอำนาจประกาศสถานการณ์ฉุกเฉินและกระตุ้น Emergency Warning Signal สัญญาณดังกล่าวจะต้องถูกนำเข้าสู่ระบบสถานีวิทยุโดยอัตโนมัติ

จากนั้นสถานีจะสั่งให้ DRM Content Server เปิดใช้งานสถานะการเตือนภัยฉุกเฉิน

อีกแนวทางหนึ่งคือ การออกแบบระบบให้หน่วยงานรับผิดชอบด้านการเตือนภัยสามารถเข้าถึงอินเทอร์เฟซของระบบที่เหมาะสมได้โดยตรง เพื่อเปิดใช้งานการแจ้งเตือนโดยไม่จำเป็นต้องอาศัยการปฏิบัติงานด้วยมือจากเจ้าหน้าที่สถานีทุกขั้นตอน

จึงสามารถเขียนโครงสร้างได้ว่า

หน่วยงานบริหารจัดการภัยพิบัติ/หน่วยงานเตือนภัย↓Emergency Warning Interface↓Broadcast Studio / DRM Content Server↓DRM Modulator↓DRM Transmitter↓ประชาชน

ประเด็นสำคัญคือ สัญญาณเตือนภัยฉุกเฉินจะต้องถูกเปิดใช้งานในบริการ DRM ทุกบริการที่กำลังออกอากาศ

แม้ว่าบริการ DRM บางรายการจะไม่ได้เป็นผู้กระจายเสียงรายการฉุกเฉินโดยตรงก็ตาม บริการนั้นจะต้องสามารถส่งข้อมูลเพื่อ ชี้นำหรือเปลี่ยนเส้นทางเครื่องรับไปยังบริการที่กำลังออกอากาศข้อมูลฉุกเฉิน

ตัวอย่างเช่น สถานี DRM จำนวนหลายสถานีอาจกำลังออกอากาศรายการปกติ แต่เมื่อมีภัยพิบัติ สถานีทั้งหมดสามารถส่งสัญญาณ EWF เพื่อสั่งให้เครื่องรับของประชาชนเปลี่ยนไปรับ สถานีบริการสาธารณะที่ได้รับมอบหมายให้เป็นสถานีหลักสำหรับการกระจายเสียงฉุกเฉิน

ดังนั้น จึงไม่จำเป็นที่ทุกสถานีจะต้องผลิตเนื้อหาเตือนภัยฉุกเฉินเอง แต่ ทุกบริการ DRM ควรมีส่วนร่วมในโครงข่ายการแจ้งเตือน โดยสามารถชี้นำเครื่องรับไปยัง Emergency Programme ที่กำหนดไว้

สรุปในมิติวิศวกรรมโทรคมนาคมและกิจการกระจายเสียง

DRM Emergency Warning Feature (EWF) เป็นระบบเตือนภัยที่ถูกบูรณาการเข้ากับสถาปัตยกรรมของวิทยุกระจายเสียงดิจิทัล DRM ตั้งแต่ระดับระบบส่งสัญญาณ ระบบควบคุม ไปจนถึงเครื่องรับของประชาชน จุดเด่นมิได้อยู่เพียงการส่ง “ประกาศเตือนภัยด้วยเสียง” แต่เป็นการประสานการทำงานระหว่าง

Emergency Signalling + AFS + Audio + DRM Text Message + Journaline + Automatic Receiver Switching

เพื่อให้ระบบสามารถค้นหา แจ้งเตือน เปลี่ยนบริการ และนำเสนอข้อมูลที่จำเป็นแก่ประชาชนโดยอัตโนมัติ

ในเชิงสถาปัตยกรรมจึงสามารถสรุปได้ว่า

ตรวจพบภัย→ หน่วยงานรัฐออกคำเตือน→ กระตุ้น EWF→ บริการ DRM ทุกสถานีส่งสัญญาณแจ้งเตือน→ AFS ชี้นำไปยัง Emergency Programme→ เครื่องรับเปลี่ยนบริการอัตโนมัติ→ ประชาชนได้รับเสียงเตือน→ หน้าจอแสดงข้อความสำคัญ→ Journaline ให้คำแนะนำโดยละเอียดและหลายภาษา

คุณลักษณะดังกล่าวทำให้ DRM มีศักยภาพในการทำหน้าที่เป็น โครงสร้างพื้นฐานการสื่อสารสาธารณะเพื่อความปลอดภัย (Public Safety Communication Infrastructure) และสามารถใช้เป็นหนึ่งในองค์ประกอบสำคัญของ ระบบเตือนภัยล่วงหน้าระดับชาติ (National Early Warning System) โดยเฉพาะเมื่อระบบอินเทอร์เน็ต โทรศัพท์เคลื่อนที่ หรือโครงข่ายโทรคมนาคมภาคพื้นดินได้รับความเสียหายหรือมีข้อจำกัดจากเหตุภัยพิบัติ

ดังนั้น สำหรับแนวคิด “สถานีวิทยุเพื่อการเรียนรู้และเตือนภัยพิบัติ” ระบบ DRM มีข้อได้เปรียบอย่างสำคัญ เพราะโครงสร้างพื้นฐานสถานีเดียวกันสามารถทำหน้าที่สองมิติได้ คือ ในภาวะปกติเป็นโครงข่ายสำหรับการศึกษา สารสนเทศ และการเรียนรู้ตลอดชีวิต และเมื่อเกิดภาวะฉุกเฉินสามารถเปลี่ยนบทบาทเป็นโครงข่ายกระจายข้อมูลเตือนภัยแก่ประชาชนได้ทันที โดยใช้โครงสร้างพื้นฐานการกระจายเสียงชุดเดียวกัน.

บทที่ 7: เครื่องรับ DRM (DRM Receivers)

บทที่ 7: เครื่องรับ DRM (DRM Receivers)

หน้า 35–36

ด้านล่างนี้เป็น คำแปลเชิงวิศวกรรมโทรคมนาคม + ภาษาเชิงวิชาการสำหรับงานวิจัย E-Learning ผ่านระบบวิทยุดิจิทัล DRMพร้อม อ้างอิงแบบ APA 7

การแปลเชิงวิชาการ: DRM Receiver Specifications และวิสัยทัศน์ตลาดเครื่องรับ DRM

วิสัยทัศน์ของกลุ่มความร่วมมือ DRM (DRM Consortium)

กลุ่มความร่วมมือ Digital Radio Mondiale (DRM Consortium) สนับสนุนวิสัยทัศน์ของการพัฒนาตลาดวิทยุดิจิทัลนานาชาติที่มีความก้าวหน้าและยั่งยืน โดยระบบ DRM ได้รับการพัฒนาด้วยเป้าหมายสำคัญคือ การส่งเสริมการผลิตเครื่องรับราคาถูกและสามารถผลิตจำนวนมากได้ (low-cost, mass-market receivers) ซึ่งถือเป็นเงื่อนไขพื้นฐานสำหรับความสำเร็จของตลาดในระยะยาว

ในช่วงหลายปีข้างหน้า เครื่องรับ DRM คาดว่าจะถูกบูรณาการเข้าเป็นส่วนหนึ่งของเครื่องรับแบบหลายมาตรฐาน (multi-standard receivers) ซึ่งรองรับทั้งระบบวิทยุดิจิทัลและอนาล็อกจากหลากหลายมาตรฐาน เช่น DRM, DAB+, RDS, AM และ FM เป็นต้น ประโยชน์สำคัญสำหรับผู้บริโภคคือ สามารถรับบริการวิทยุทั้งหมดผ่านอุปกรณ์เดียว

เพื่อสนับสนุนเป้าหมายนี้ หลายฟังก์ชันของเครื่องรับ DRM จึงถูกออกแบบให้ เข้ากันได้ กับระบบดิจิทัลอื่น ๆ เพื่อลดต้นทุนการพัฒนาเครื่องรับ นอกจากนี้ บริการข้อมูลหลายประเภทใน DRM ยัง รองรับร่วมกับ DAB+, RDS และ AMSS เพื่อลดความซับซ้อนและเพิ่มความสะดวกในการใช้งานของเครื่องรับ

7.1 ข้อกำหนดเครื่องรับ DRM (DRM Receiver Specifications)

DRM Consortium ได้จัดทำเอกสารสำคัญ 2 ฉบับ ซึ่งสามารถดาวน์โหลดได้จากเว็บไซต์ DRM ได้แก่:

Digital Radio Receiver Profiles (ถูกรวมไว้ใน Annex 3 ของคู่มือ)

Minimum Receiver Requirements for DRM [6]

เอกสารทั้งสองฉบับมีบทบาทสำคัญในการสนับสนุนตลาดวิทยุดิจิทัล โดยให้แนวทางสำหรับผู้มีส่วนเกี่ยวข้อง 3 กลุ่ม ได้แก่:

ประโยชน์ต่อผู้ประกอบการกระจายเสียง (Broadcasters)

ได้รับข้อมูลด้านสมรรถนะของเครื่องรับที่จำเป็นต่อการออกแบบเครือข่าย

มั่นใจได้ว่าการออกอากาศ DRM ของตนสามารถรับฟังได้จริงในพื้นที่บริการ

วางแผนคุณภาพสัญญาณ ครอบคลุมพื้นที่ และระดับ QoS ได้อย่างแม่นยำ

ประโยชน์ต่อผู้ผลิตเครื่องรับ (Manufacturers)

ได้รับแนวทางชัดเจนเกี่ยวกับสมรรถนะ ฟังก์ชัน และคุณสมบัติขั้นต่ำที่เครื่องรับจำเป็นต้องมี

ลดความเสี่ยงด้านการลงทุน โดยผลิตภัณฑ์สามารถทำงานร่วมกับบริการกระจายเสียงในตลาดต่าง ๆ

สนับสนุนการผลิตเครื่องรับราคาถูกและมีมาตรฐานเดียวกันทั่วโลก

ประโยชน์ต่อผู้บริโภค (Consumers)

มั่นใจว่าเครื่องรับที่ซื้อมีคุณลักษณะเพียงพอและทำงานได้อย่างเหมาะสม

ได้รับประสบการณ์ใช้งานที่ดี มีคุณภาพเสียงสม่ำเสมอ

รองรับการใช้งานข้ามภูมิภาคและมาตรฐานต่าง ๆ

โครงสร้างของ Digital Radio Profiles

Digital Radio Profiles ประกอบด้วย:

1. ฟีเจอร์บังคับ (Mandatory) — ที่ต้องมีในเครื่องรับ

เช่น

รองรับ FAC / SDC

รองรับโหมดความทนทาน A–E

การถอดรหัสเสียง AAC/xHE-AAC

การรองรับบริการข้อมูลพื้นฐาน เช่น Text Messages, Journaline

2. ฟีเจอร์แนะนำ (Recommended)

ช่วยเพิ่มความสามารถ เช่น

หน้าจอสี

การแสดง EPG

การนำเสนอ SlideShow

การรองรับบริการมัลติมีเดียขั้นสูง

ระบบกำหนดเครื่องรับ 2 ระดับคือ

Standard Radio Receiver → สำหรับการรับฟังพื้นฐาน

Rich Media Receiver → มีคุณสมบัติขั้นสูง เช่น ภาพ ข้อความ และบริการข้อมูล

ผู้ผลิตสามารถเพิ่มฟังก์ชันเฉพาะเพื่อสร้างความแตกต่างของผลิตภัณฑ์ได้

Minimum Receiver Requirements for DRM

เอกสารฉบับนี้อธิบายรายละเอียดเกี่ยวกับ:

1. คุณสมบัติการทำงานหลักของเครื่องรับ (Functional Performance Requirements)

การถอดรหัสเสียง (Audio decoder)

การถอดรหัสช่องสัญญาณ (Channel decoder)

การตั้งค่ารับสัญญาณอัตโนมัติ

การสลับความถี่ AFS

การทำงานร่วมกับบริการข้อมูลต่าง ๆ

2. สมรรถนะทางเทคนิคขั้นต่ำ (Technical Performance Parameters)

รวมถึง

ความไวรับ (Sensitivity)

ความคมชัดการคัดเลือกช่องสัญญาณ (Selectivity)

ความเชิงเส้นของภาครับ (Linearity)

SNR ที่รองรับแต่ละโหมด

รายการเหล่านี้เป็นข้อกำหนดที่ต้องมีเพื่อให้เครื่องรับสามารถรับบริการ DRM ได้ทั่วโลกอย่างเชื่อถือได้

ความเชื่อมโยงกับบริบทงานวิจัย E-Learning ผ่าน DRM

มาตรฐานเครื่องรับ DRM ส่งผลต่อการออกแบบระบบ DRM-Based Distance Learning ดังนี้:

1. ความเข้าถึง (Accessibility)

เครื่องรับราคาถูกช่วยให้โรงเรียนในชนบทสามารถใช้งานสื่อการเรียนรู้ผ่านวิทยุดิจิทัลได้อย่างกว้างขวาง

2. ความมั่นใจด้านคุณภาพ (Quality Assurance)

สมรรถนะขั้นต่ำของเครื่องรับช่วยให้สัญญาณเสียงและข้อมูลที่เกี่ยวข้องกับการเรียน เช่น

Journaline Lesson Pages

Text-based Learning

EPG for Class Schedulesถูกส่งและรับได้อย่างสม่ำเสมอ

3. รองรับมัลติมีเดียเพื่อการศึกษา (Multimedia Learning)

เครื่องรับที่รองรับ Rich Media ทำให้สามารถใช้ DRM ส่ง:

ภาพประกอบบทเรียน

ข้อความหลายภาษา

คำถามแบบ Interactive ผ่าน Journalineได้ตามรูปแบบ e-Learning

การอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

ตัวอย่างการอ้างในเนื้อหา:(DRM Consortium, 2020, pp. 37–38)

หากต้องการให้ผมแปล Section 7.2, 7.3 หรือ Annex 3: Digital Radio Receiver Profilesหรือให้ผมช่วยเขียนเป็น บทวรรณกรรมปริทัศน์ (Literature Review)เพื่อใช้ใน วิทยานิพนธ์ DRM-Education E-Learning แจ้งได้เลยครับ!

7.1 ข้อกำหนดของเครื่องรับ DRM (DRM Receiver Specifications)

เครื่องรับ DRM มีบทบาทสำคัญต่อความสำเร็จของระบบวิทยุดิจิทัล โดยเครื่องรับที่ดีต้องสามารถ:

ค้นหาบริการ DRM ได้อย่างรวดเร็วและแม่นยำ

แสดงข้อมูลที่เกี่ยวข้อง เช่น ชื่อสถานี ชื่อรายการ ประเภทเนื้อหา

สลับไปยังความถี่สำรอง (AFS) ได้โดยอัตโนมัติ

แสดงข้อมูลเสริม เช่น ข้อความ, ตารางรายการ, ภาพ, และบริการโต้ตอบ

รองรับภาษาท้องถิ่นหรือหลายภาษา

ใช้งานง่าย มีส่วนติดต่อผู้ใช้ที่เข้าใจได้ง่าย

ข้อกำหนดของเครื่องรับ DRM ได้รับการกำหนดไว้ในเอกสารมาตรฐาน ETSI และ Annex 3 ของคู่มือฉบับนี้

7.2 การพัฒนาเครื่องรับ (Receiver Development)

ด้านล่างนี้เป็น คำแปลเชิงวิศวกรรมโทรคมนาคม + ภาษาเชิงวิชาการสำหรับใช้ในงานวิจัย E-Learning ด้วยระบบวิทยุดิจิทัล DRMพร้อม อ้างอิงแบบ APA7

7.2 การพัฒนาเครื่องรับ DRM (Receiver Development)

(แปลไทยเชิงวิศวกรรมพร้อมคำอธิบายประกอบ)

เครื่องรับวิทยุทั่วไปประกอบด้วยบล็อกการทำงานพื้นฐานดังต่อไปนี้:

i. เสาอากาศ (Antenna)ii. ส่วนหน้า RF (RF Front-End) – ทำหน้าที่กรองและขยายสัญญาณก่อนการประมวลผลiii. ตัวถอดมอดูเลต / ตัวแยกมัลติเพล็กซ์ (Demodulator / De-multiplexer)iv. ตัวถอดรหัสเสียง / บริการข้อมูล (Audio / Data Service Decoder)v. เครื่องขยายเสียง / ลำโพง (Amplifier / Loudspeaker)vi. ตัวประมวลผลกลาง / ชุดควบคุมการแสดงผล (Micro-processor Controller / Display Driver)

องค์ประกอบอย่าง เสาอากาศ เครื่องขยายเสียง และลำโพง สามารถใช้ร่วมกันได้ทั้งระบบอนาล็อกและดิจิทัล ซึ่งช่วยลดต้นทุนและเพิ่มความคุ้มค่าในการพัฒนาผลิตภัณฑ์

การพัฒนาโมดูลเครื่องรับสำเร็จรูป (Integrated Receiver Modules)

บริษัทผู้ผลิตบางรายได้พัฒนาโมดูลรวม ซึ่งรวมองค์ประกอบสำคัญ ii, iii, iv และ vi ไว้ในอุปกรณ์เดียว ทำให้ผู้ผลิตสามารถผนวกระบบวิทยุดิจิทัล DRM เข้าในผลิตภัณฑ์เดิมหรือผลิตภัณฑ์ใหม่ได้อย่างรวดเร็ว โมดูลลักษณะนี้มีทั้ง:

โซลูชันแบบ DSP (Digital Signal Processor)

โซลูชันแบบ IC (Integrated Circuits) เฉพาะทาง

การเลือกใช้ DSP หรือ IC เป็นการแลกเปลี่ยนระหว่าง ความยืดหยุ่น, การใช้พลังงาน, และ ต้นทุนการผลิต

ในปัจจุบัน มีการพัฒนาระบบ DRM หลายแบบที่ทำงานบน DSP ซึ่งมีการเผยแพร่ข้อมูลบนเว็บไซต์ DRM อย่างต่อเนื่อง

ความเข้ากันได้ของ DRM กับระบบดิจิทัลอื่น

มาตรฐาน DRM มีส่วนที่ใช้ร่วมกับระบบ WorldDMB โดยเฉพาะด้าน:

การเข้ารหัสเสียง (Audio Coding)

ข้อมูลเสริม (Ancillary Data)

ความร่วมมือดังกล่าวช่วยให้การพัฒนาเครื่องรับแบบ multi-standard ทำได้ง่ายขึ้น และลดความซับซ้อนของฮาร์ดแวร์

สภาพตลาดเครื่องรับ DRM ในปัจจุบัน

ปัจจุบันมีเครื่องรับ DRM แบบสแตนด์อโลนหลากหลายรุ่นในตลาด เช่น:

อุปกรณ์พกพาที่มี หน้าจอสี รองรับฟีเจอร์ใหม่ของ DRM

ระบบโฮมเอนเตอร์เทนเมนต์ที่ผนวก DRM เข้าในชุดเสียง

เครื่องรับวิทยุในรถยนต์ ที่รองรับ DRM ควบคู่กับมาตรฐานดิจิทัลอื่น

ในปี 2012 มีการเปิดตัวแพลตฟอร์มวิทยุดิจิทัลสำหรับรถยนต์รุ่นใหม่ ที่รองรับ DRM ร่วมกับมาตรฐานวิทยุดิจิทัลระดับสากลอื่น ๆ บนแพลตฟอร์มเดียว

ตลาดเครื่องรับ DRM ยังคง พัฒนาอย่างต่อเนื่อง จึงแนะนำให้ผู้อ่านติดตามข้อมูลล่าสุดจากเว็บไซต์ DRM Consortium

การเชื่อมโยงกับงานวิจัย E-Learning ผ่านระบบวิทยุดิจิทัล DRM

การพัฒนาเครื่องรับ DRM ส่งผลโดยตรงต่อความสำเร็จของระบบ E-Learning ผ่านวิทยุดิจิทัล ดังนี้:

1. ความพร้อมใช้งาน (Availability)

โมดูลเครื่องรับสำเร็จรูปช่วยให้สามารถผลิตเครื่องรับราคาประหยัดสำหรับโรงเรียนในชนบทได้รวดเร็วขึ้น

2. การรองรับมัลติมีเดียเพื่อการเรียนรู้

เครื่องรับที่มีหน้าจอสีรองรับ

Journaline lessons

ภาพสไลด์ (Slideshow)

ตารางเรียน/EPGซึ่งเป็นองค์ประกอบสำคัญของโมเดล “DRM-E-Learning”

3. การบูรณาการเข้ากับระบบดั้งเดิมของโรงเรียน

เครื่องรับแบบ multi-standard ทำให้โรงเรียนสามารถรับทั้ง FM/AM เดิมและสัญญาณ DRM เพื่อการศึกษาควบคู่กันได้

4. สนับสนุนการออกแบบระบบ DRM-Based Remote Classroom

ข้อมูลจากมาตรฐานเครื่องรับช่วยให้นักวิจัยสามารถกำหนดรูปแบบบริการ เช่น

บิตเรตของบทเรียนเสียง

การส่งข้อมูลประกอบผ่าน Journaline

การเพิ่มบริการภาพและสื่อประกอบ

อ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

ตัวอย่างการอ้างในเนื้อหา:(DRM Consortium, 2020, pp. 39–40)

หากต้องการให้ผมแปล Section 7.3, Annex 3, หรือให้สรุปเป็น Literature Review สำหรับบทที่ 2 ของงานวิจัย บอกได้เลยครับ!

เครื่องรับ DRM สามารถพัฒนาได้ในหลายรูปแบบ เช่น:

เครื่องรับเฉพาะ DRM

เครื่องรับมัลติมาตรฐาน (รองรับ DRM, FM, AM, DAB ฯลฯ)

เครื่องรับในรถยนต์

วิทยุพกพา / วิทยุตั้งโต๊ะ

อุปกรณ์สมาร์ต เช่น โทรศัพท์หรือแท็บเล็ตที่ใช้ซอฟต์แวร์รับสัญญาณ

ความคืบหน้าของเทคโนโลยีวงจรรวม (IC) และการรวมหลายระบบในชิปเดียว ทำให้ราคาของเครื่องรับลดลงอย่างต่อเนื่อง

หมายเหตุ: การที่ระบบ DRM เป็น “ระบบเปิด” ทำให้ผู้ผลิตสามารถเข้าถึงข้อมูลทางเทคนิคและพัฒนาผลิตภัณฑ์ได้อย่างอิสระ

7.3 ซอฟต์แวร์วิทยุ (Software Radios)

เครื่องรับ DRM ไม่จำเป็นต้องใช้ฮาร์ดแวร์เฉพาะเสมอไป สามารถพัฒนาเป็น ซอฟต์แวร์วิทยุ (Software-defined Radio: SDR) ได้เช่นกัน โดย:

ใช้คอมพิวเตอร์หรืออุปกรณ์พกพาเชื่อมต่อกับฮาร์ดแวร์รับสัญญาณพื้นฐาน (เช่น USB dongle)

ประมวลผลสัญญาณ DRM ด้วยซอฟต์แวร์

ข้อดีของแนวทางนี้คือ:

เหมาะสำหรับการศึกษา วิจัย และทดลองระบบ

ยืดหยุ่นในการอัปเดตหรือทดลองฟีเจอร์ใหม่

ไม่ต้องลงทุนในฮาร์ดแวร์เฉพาะมากนัก

ด้านล่างนี้เป็น คำแปลเชิงวิศวกรรมโทรคมนาคม + ภาษาเชิงวิชาการสำหรับใช้เป็นวรรณกรรมงานวิจัยด้าน E-Learning ผ่านวิทยุดิจิทัล DRMพร้อม อ้างอิงแบบ APA 7

7.3 วิทยุซอฟต์แวร์ (Software Radios)

(แปลไทยเชิงวิชาการ พร้อมอธิบายบริบทงานวิจัย)

เครื่องรับ DRM แบบซอฟต์แวร์ (Software-Defined Radio: SDR) ซึ่งพัฒนาขึ้นโดยอาศัย เครื่องรับอนาล็อก ร่วมกับ ซอฟต์แวร์ถอดมอดูเลชัน (demodulation software) ที่ทำงานบนแพลตฟอร์มคอมพิวเตอร์ส่วนบุคคล (PC) ถูกออกแบบขึ้นเพื่อตอบสนองความต้องการด้าน การทดสอบและการวัดประสิทธิภาพ (test and measurement) ของนักพัฒนาระบบ DRM

คอมพิวเตอร์ส่วนบุคคลในปัจจุบันมีความสามารถในการประมวลผลสูงเพียงพอที่จะรองรับฟังก์ชันส่วนใหญ่ของเครื่องรับ DRM ได้ทั้งหมด เช่น

การถอดมอดูเลต COFDM

การถอดรหัสเสียง MPEG-4 AAC/xHE-AAC

การแสดงผลข้อมูลจาก FAC/SDC

การประมวลผลบริการเสริม เช่น Journaline หรือ Slideshow

ในช่วงแรก DRM Consortium ได้พัฒนา รุ่นย่อส่วน (simplified version) ของเครื่องรับ DRM แบบมืออาชีพ โดยอาศัยเทคนิคนี้ เพื่อให้กลุ่มนักพัฒนาและผู้สนใจทั่วไปสามารถปรับแต่งเครื่องรับอนาล็อกของตน และเชื่อมต่อกับคอมพิวเตอร์ที่มีอยู่เดิมได้

ต่อมามีการพัฒนาอย่างเปิดเผยผ่านโครงการโอเพนซอร์สชื่อว่า Dream [7] ซึ่งเป็นซอฟต์แวร์รับสัญญาณ DRM ที่ได้รับความนิยมสูงในชุมชน SDR ทั่วโลก

คู่มืออธิบาย Figure 16 แสดงหน้าจอโปรแกรม “Dream” ระหว่างการทำงาน (ซึ่งเป็นตัวอย่างเครื่องรับ DRM แบบซอฟต์แวร์)

ความสำคัญของ Software Radios ต่อการวิจัยด้าน E-Learning ผ่าน DRM

การใช้ SDR เช่น Dream หรือ GNURadio มีความสำคัญมากในด้านการศึกษาและงานวิจัย ดังนี้:

1. ต้นทุนต่ำ เหมาะกับการทดลองในบริบทการศึกษา

ใช้เพียง USB SDR dongle (เช่น RTL-SDR, Airspy, HackRF) + คอมพิวเตอร์

สามารถทดลองระบบ DRM ได้โดยไม่ต้องซื้อเครื่องรับเชิงพาณิชย์ราคาแพง

เหมาะอย่างยิ่งสำหรับโรงเรียน มหาวิทยาลัย และศูนย์การเรียนรู้

2. ช่วยพัฒนานักวิจัยและครูในด้านเทคโนโลยีวิทยุกระจายเสียงดิจิทัล

สามารถมองเห็นโครงสร้างสัญญาณ DRM เช่น OFDM, pilot tones, FAC/SDC, MSC

วิเคราะห์คุณภาพสัญญาณ (SNR, MER, Doppler, multipath)

ช่วยให้ผู้สอนด้านการสื่อสาร/ICT สามารถใช้เป็นสื่อประกอบการสอน

3. รองรับการพัฒนาแอปพลิเคชัน E-Learning ผ่าน DRM

ทดสอบการส่ง Journaline lessons

ทดสอบระบบ DRM Text Messages สำหรับการเรียน

ทดสอบระบบประกาศตารางเรียนผ่าน EPG

ทดสอบการรับข้อมูลสไลด์บทเรียนผ่าน Slideshow

สิ่งนี้ทำให้ SDR เป็นเครื่องมือหลักในการพัฒนานวัตกรรม “Digital Radio for Education in Rural Areas”

4. ช่วยพัฒนา DRM Education Receiver แบบต้นแบบ (Prototype)

นักวิจัยสามารถ:

สร้างต้นแบบเครื่องรับ DRM ผ่าน Raspberry Pi + SDR

สร้างอินเทอร์เฟซผู้ใช้เพื่อแสดงบทเรียน

เชื่อมต่อกับระบบเรียนออนไลน์ (LMS)

พัฒนาอุปกรณ์ราคาประหยัดสำหรับโรงเรียนชนบท

ข้อดีด้านการเรียนการสอน (Pedagogical Implications)

SDR ทำให้ผู้เรียนสามารถ:

เรียนรู้กลไก DRM แบบ Visualization-Based Learning

ทำ Project-Based Learning (PBL) เช่น การสร้างเครื่องรับ DRM ด้วยตนเอง

เข้าใจการประมวลผลสัญญาณดิจิทัล (DSP) ที่เกี่ยวข้องกับ E-Learning Delivery

สำหรับงานวิจัยของคุณ ซึ่งเน้นการใช้ DRM เพื่อสนับสนุนการเรียนทางไกลในชนบท SDR เป็นเครื่องมือสำคัญในการออกแบบ ทดสอบ และประเมินระบบอย่างแท้จริง

การอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

ใช้อ้างในข้อความ:(DRM Consortium, 2020, p. 41)

หากต้องการให้ผมเขียน📌 บทวิเคราะห์บทบาทของ SDR ในการส่งเสริม E-Learning ผ่าน DRM📌 สรุปส่วนนี้สำหรับใช้ในบทที่ 2: เอกสารและงานวิจัยที่เกี่ยวข้อง📌 หรือสร้างผังงาน (Block Diagram) ของระบบ SDR-DRM สำหรับการศึกษา

แจ้งได้เลยครับ!

7.4 ส่วนติดต่อผู้ใช้ (Man-Machine Interface – MMI)

ส่วนติดต่อผู้ใช้มีบทบาทสำคัญในการทำให้ระบบ DRM เข้าถึงผู้ฟังได้ง่าย โดยควรคำนึงถึง:

ความเรียบง่ายในการใช้งาน เช่น การค้นหาสถานีอัตโนมัติจาก “ชื่อ” แทน “ความถี่”

หน้าจอที่สามารถแสดงข้อความหรือภาพ (เช่น Journaline, SlideShow)

ความสามารถในการควบคุมและตั้งค่าผ่านปุ่มกด หน้าจอสัมผัส หรือรีโมต

การรองรับภาษาท้องถิ่นและตัวอักษรต่าง ๆ

ฟีเจอร์เพิ่มเติม เช่น ปุ่มฉุกเฉิน (Emergency Alert), ระบบค้นหาตามประเภทเนื้อหา, และบันทึกรายการ

ด้านล่างนี้เป็น คำแปลเชิงวิศวกรรมโทรคมนาคม + ภาษาเชิงวิชาการเพื่อใช้เป็น วรรณกรรมประกอบงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ผ่านวิทยุดิจิทัล DRMพร้อม อ้างอิง APA 7 ตามมาตรฐานที่คุณต้องการ

7.4 ส่วนติดต่อระหว่างมนุษย์และเครื่อง (Man-Machine Interface: MMI)

(แปลไทยเชิงวิชาการ พร้อมบริบทสำหรับงานวิจัยด้าน E-Learning ผ่าน DRM)

ความเป็นมิตรต่อผู้ใช้ (user-friendliness) ถือเป็นปัจจัยสำคัญสำหรับความสำเร็จของตลาดอุปกรณ์รับสัญญาณดิจิทัล DRM ระบบ DRM ได้ออกแบบกลไกและเครื่องมือที่เอื้อให้เกิดประสบการณ์ใช้งานที่ง่าย สะดวก และลดภาระของผู้ใช้ในการตั้งค่าการรับสัญญาณ

หนึ่งในแนวคิดสำคัญคือ การเลือกสถานีจากชื่อบริการ (service label) แทนการเลือกตาม ความถี่วิทยุ เหมือนระบบอนาล็อก โดยเครื่องรับจะสร้างรายการสถานี (station list) โดยอัตโนมัติจากข้อมูลที่ได้รับ เช่น

ข้อมูล Alternative Frequency Signalling (AFS)

ข้อมูล Electronic Program Guide (EPG)

การสแกนความถี่อัตโนมัติ

การอ่าน service list ร่วมจากระบบกระจายเสียงอื่น เช่น DAB+, FM-RDS, AMSS

ดังนั้น โดยหลักการ เครื่องรับวิทยุดิจิทัลควร ไม่ต้องให้ผู้ใช้เลือกความถี่หรือมาตรฐานการกระจายเสียง เป็นตัวเลือกแรก เพราะผู้ใช้ทั่วไปไม่จำเป็นต้องรู้ว่าแต่ละบริการถูกส่งด้วยเทคโนโลยีใด

เมื่อผู้ใช้เลือกบริการด้วยชื่อสถานีแล้ว ระบบรับสัญญาณควรจัดการโดยอัตโนมัติ ดังนี้:

ระบุวิธีการรับสัญญาณที่เหมาะสมที่สุด (เช่น DRM, FM, AM)

สลับความถี่โดยอัตโนมัติ หากเกิดการเปลี่ยนแปลงชั่วคราว หรือเมื่อผู้ใช้ย้ายออกจากพื้นที่ให้บริการ

ติดตามบริการอย่างต่อเนื่อง (service following) เพื่อให้เสียงหรือข้อมูลไม่สะดุด

ภาพ 7.3 ในต้นฉบับแสดงตัวอย่าง เครื่องรับ DRM แบบซอฟต์แวร์ (DRM Software Receiver) ได้แก่โปรแกรม Dream ซึ่งสามารถรับสัญญาณ DRM โดยใช้เครื่องรับอนาล็อกที่ดัดแปลงและคอมพิวเตอร์ส่วนบุคคลที่มีการ์ดเสียง

การเชื่อมโยงกับงานวิจัย E-Learning ผ่านระบบวิทยุดิจิทัล DRM

ระบบ MMI ของ DRM มีบทบาทสำคัญต่อการใช้ DRM เพื่อการศึกษาในพื้นที่ชนบท ดังนี้:

1. ลดภาระผู้เรียน–ผู้สอนในการใช้งานระบบวิทยุดิจิทัล

ผู้เรียนไม่ต้องรู้ความถี่หรือมาตรฐานการส่งสัญญาณ เพียงเลือกชื่อบริการ เช่น

“DRM School Radio”

“Interactive Lesson Channel”

ทำให้ใช้งานง่ายสำหรับเด็ก เยาวชน หรือผู้เรียนในพื้นที่ห่างไกล

2. สนับสนุนระบบออกอากาศบทเรียนหลายช่อง (multi-service education)

MMI ช่วยให้ผู้เรียนเลือกบทเรียนได้จากรายชื่อ เช่น:

คณิตศาสตร์

วิทยาศาสตร์

ภาษาไทย

การเกษตรพื้นฐาน

แม้แต่อยู่ในช่องสัญญาณความถี่เดียวกัน (ผ่าน MSC multiplexing)

3. รองรับการเรียนรู้แบบเคลื่อนที่ (mobile learning)

การติดตามบริการอัตโนมัติมีประโยชน์ในกรณี:

รถรับส่งนักเรียน

ผู้เรียนเดินทางระหว่างชุมชน

ผู้สอนที่เคลื่อนที่ระหว่างโรงเรียน

ระบบจะปรับเปลี่ยนความถี่เอง ทำให้บทเรียนไม่ขาดตอน

4. เหมาะกับอุปกรณ์ต้นทุนต่ำในโรงเรียนชนบท

เนื่องจาก MMI ใช้งานง่าย จึงสามารถติดตั้งบน:

เครื่องรับ DRM ราคาประหยัด

Raspberry Pi + SDR

ระบบวิทยุชุมชนที่แปลงเป็น DRM

ทำให้การขยายระบบการศึกษาดิจิทัลทำได้ง่ายและรวดเร็ว

การอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

ใช้อ้างในเนื้อหา:(DRM Consortium, 2020)

หากต้องการให้ผม📌 เขียน “บทที่ 2 – เอกสารและงานวิจัยที่เกี่ยวข้อง” โดยรวมเนื้อหา DRM ทั้งหมด📌 วิเคราะห์บทบาท MMI ของ DRM ต่อการออกแบบ LMS สำหรับพื้นที่ชนบท📌 ทำแผนภาพ MMI ของเครื่องรับ DRM สำหรับการศึกษา

แจ้งได้เลยครับ ผมพร้อมช่วยเต็มที่!

บทที่ 8: กฎระเบียบและการมาตรฐาน

บทที่ 8: กฎระเบียบและการมาตรฐาน

(Regulation & Standardisation)หน้า 37–40

8.1 กฎระเบียบ (Regulation)

การเริ่มต้นใช้ระบบ DRM จำเป็นต้องมีการวางแผนร่วมกับ หน่วยงานกำกับดูแลด้านความถี่และการกระจายเสียงของประเทศนั้น ๆ เพื่อให้การดำเนินการสอดคล้องกับกฎหมายและข้อบังคับของประเทศ

องค์ประกอบด้านกฎระเบียบที่ควรพิจารณา ได้แก่:

การอนุมัติการใช้ความถี่: หน่วยงานกำกับดูแลจะต้องอนุญาตให้ใช้คลื่นความถี่สำหรับการทดลองหรือให้บริการจริง

การกำหนดเงื่อนไขการทดลอง: เช่น ระยะเวลา ความแรงของสัญญาณ พื้นที่ครอบคลุม

การออกใบอนุญาตการให้บริการ: ผู้ประกอบการอาจต้องขอใบอนุญาตแยกต่างหากสำหรับบริการ DRM

การประสานงานกับบริการอื่นในความถี่ใกล้เคียง: เพื่อป้องกันการรบกวนกันระหว่างบริการ เช่น วิทยุ, โทรทัศน์, อากาศยาน หรือบริการสื่อสารอื่น

การรับรองอุปกรณ์: เครื่องส่ง เครื่องรับ และอุปกรณ์ที่ใช้กับ DRM อาจต้องผ่านการรับรองจากหน่วยงานที่เกี่ยวข้อง

จุดแข็งของระบบ DRM คือ “สามารถทำงานร่วมกับระบบแอนะล็อกที่มีอยู่เดิมได้” จึงสามารถนำมาใช้ในแผนการเปลี่ยนผ่านจากแอนะล็อกสู่ดิจิทัลได้อย่างยืดหยุ่น

ในระดับสากล DRM ได้รับการรับรองจากสหภาพโทรคมนาคมระหว่างประเทศ (ITU) แล้วทั้งใน:

ย่านความถี่ต่ำกว่า 30 MHz (DRM30 – คลื่นยาว กลาง และสั้น)

ย่าน FM (Band II) สำหรับ DRM+ ผ่านข้อเสนอแนะ ITU-R BS.1114 และ BS.1660

ด้านล่างนี้คือ คำแปลเชิงวิศวกรรมโทรคมนาคม + ภาษาเชิงวิชาการ สำหรับใช้ใน วรรณกรรมงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ผ่านระบบวิทยุดิจิทัล DRMพร้อม อ้างอิง APA7 ครบถ้วน

8.1 ข้อกำกับดูแล (Regulation)

(แปลไทยเชิงวิชาการ พร้อมเติมบริบทด้านงานวิจัยด้านการศึกษา)

ในระดับนานาชาติ การจัดสรรคลื่นความถี่สำหรับการกระจายเสียง (Broadcasting Spectrum) อยู่ภายใต้การกำกับดูแลของ สหภาพโทรคมนาคมระหว่างประเทศ (International Telecommunication Union: ITU) ดังนั้น การเปลี่ยนแปลงใด ๆ ในการใช้คลื่นความถี่ เช่น การนำระบบกระจายเสียงดิจิทัลใหม่เข้าสู่ย่านความถี่กระจายเสียง จะต้องได้รับการอนุมัติจากประเทศสมาชิกก่อน

ภาควิทยุของ ITU (ITU-R) ได้ให้การรับรองการออกอากาศสัญญาณ DRM อย่างเป็นทางการในทุกย่านความถี่กระจายเสียงต่ำกว่า 30 MHz ผ่านข้อเสนอแนะ ITU-R BS.1514 [8] เรื่อง “ระบบกระจายเสียงดิจิทัลในย่านกระจายเสียงต่ำกว่า 30 MHz” ซึ่งระบุว่าประเทศสมาชิกสามารถนำ DRM30 ไปใช้ร่วมกับระบบ AM ที่มีอยู่ได้ทันที

ข้อเสนอแนะ ITU-R BS.1615 [9] ให้นำเกณฑ์การวางแผนความถี่ (planning parameters) ที่ใช้สำหรับระบบ AM เดิมมาประยุกต์ใช้กับ DRM30 โดยอ้างอิงแผนเดิม เช่น

Geneva 1975 Assignment Plan สำหรับคลื่น LF/MF ในภูมิภาค 1 และ 3 (ยุโรป แอฟริกา เอเชีย)

Rio de Janeiro 1988 Plan สำหรับภูมิภาค 2 (อเมริกา)

รูปที่ 8.1 แสดงการแบ่งภูมิภาคโลกของ ITU โดยบริเวณแรเงาคือ “เขตร้อน (Tropical Zone)”

สำหรับคลื่น HF ตั้งแต่ 5900 kHz ขึ้นไป การประสานงานทางความถี่สำหรับการออกอากาศ DRM จะต้องดำเนินการภายใต้ข้อกำหนดของ ข้อบทที่ 12 ของกฎระเบียบวิทยุ ITU-R (Radio Regulations) ซึ่งเป็นขั้นตอนการจัดตารางออกอากาศแบบรอบ 6 เดือน เช่นเดียวกับระบบอนาล็อกเดิม

ใน ย่าน HF สำหรับประเทศเขตร้อน (Tropical HF bands) ที่ต่ำกว่า 5900 kHz ซึ่งมักใช้การแพร่คลื่นแบบ Near Vertical Incidence Skywave (NVIS) การประสานงานจะอยู่ในรูปแบบการตกลงแบบทวิภาคี (bi-lateral agreement) แทนการประสานงานแบบโลกทั้งระบบ (global coordination) ประเทศในพื้นที่ดังกล่าวสามารถใช้ DRM เพื่อการครอบคลุมสัญญาณระดับชาติได้เช่นเดียวกับ AM ที่ใช้อยู่ในปัจจุบัน โดยต้องคำนึงถึงค่าเฉลี่ยกำลังส่งที่เหมาะสม

ข้อกำกับดูแลสำหรับย่านความถี่สูงกว่า 30 MHz

สำหรับการใช้ DRM+ (Digital System G) ซึ่งออกอากาศในย่าน VHF ITU ได้เผยแพร่ข้อเสนอแนะ 3 ฉบับ ได้แก่

ITU-R BS.1114 [11]ระบบกระจายเสียงดิจิทัลภาคพื้นดินสำหรับการรับด้วยอุปกรณ์ในรถยนต์ อุปกรณ์พกพา และอุปกรณ์ประจำที่ในย่านความถี่ 30–3000 MHz

ITU-R BS.1660 [12]พื้นฐานด้านเทคนิคสำหรับการวางแผนระบบกระจายเสียงดิจิทัลในย่าน VHF

ITU-R BS.1894 [13]บริการออกอากาศดิจิทัลประเภท "captioned radio"

นอกจากนี้ ยังมีข้อตกลงระดับภูมิภาคของ ITU และข้อตกลงพิเศษของ CEPT ที่เกี่ยวข้องกับการจัดสรรคลื่นความถี่กระจายเสียงตามสรุปในตาราง 8.1

การใช้ย่าน FM Band II ตามแผน GE84

ตามแผน Geneva 1984 (GE84) สามารถใช้ความถี่ FM ใน Band II สำหรับบริการกระจายเสียงดิจิทัลได้ หากเป็นไปตามเงื่อนไขคือ

คุณลักษณะการส่งต้องอยู่ในกรอบที่กำหนดของแผน GE84 เดิม

ประเทศที่อาจได้รับผลกระทบต้องยินยอม และระดับสัญญาณรบกวนต้องไม่เกินค่าที่แผนกำหนด

หลักการนี้สามารถประยุกต์ใช้ในภูมิภาคอื่นของโลกได้เช่นกัน

รายละเอียดด้านเกณฑ์การวางแผนและค่าการป้องกันการรบกวน (protection ratios) สำหรับ DRM ถูกกล่าวถึงเพิ่มเติมใน บทที่ 10 ว่าด้วยการวางแผนบริการ

รายงาน CEPT-ECC ที่เกี่ยวข้องกับการนำ DRM ไปใช้จริง

แม้ว่ารายงานเหล่านี้จะเน้นยุโรปเป็นหลัก แต่ข้อมูลจำนวนมากสามารถประยุกต์ใช้กับประเทศอื่นได้เช่นกัน

ECC Report 117 (2010)

ว่าด้วยการจัดการการเปลี่ยนผ่านสู่ระบบกระจายเสียงดิจิทัลในย่านต่ำกว่า 80 MHz

ครอบคลุมคลื่น LF, MF, HF 26 MHz และ VHF Band I

คาดว่าระบบ DRM จะนำมาใช้ควบคู่กับ AM และจะค่อย ๆ แทนที่ในอนาคต

กฎเกณฑ์ในแผน GE75 รองรับการเปลี่ยนผ่านซึ่งช่วยให้ DRM ถูกนำไปใช้ได้ทันที

รายงานยังสนับสนุนให้การเปลี่ยนผ่านสู่ DRM เพื่อให้ได้คุณภาพบริการที่ดีขึ้น

ECC Report 141 และภาคผนวกเทคนิค (Technical Supplement)

ว่าด้วยอนาคตของการใช้ย่าน Band II (87.5–108 MHz)

ย่านนี้มีความจำเป็นอย่างยิ่งสำหรับบริการ FM

ความต้องการใช้งานเพิ่มสูงขึ้น ทำให้ต้องพิจารณาการใช้ระบบดิจิทัล เช่น DRM+

ภาคผนวกให้รายละเอียดเกณฑ์การวางแผน ความเข้ากันได้ และอัตราป้องกันสัญญาณรบกวน

ECC Report 177

ว่าด้วยความเป็นไปได้ของบริการกระจายเสียงภาคพื้นดินในอนาคตข้อค้นพบสำคัญคือ

ระบบกระจายเสียงภาคพื้นดินสามารถเข้าถึงผู้ฟังจำนวนมาก

บริการฟรีค่ารับ (free-to-air) เป็นจุดแข็งของระบบกระจายเสียง

กระจายเสียงอาจเป็นช่องทางสำคัญที่สุดในภาวะฉุกเฉิน

การเปลี่ยนผ่านสู่ดิจิทัลเพิ่มจำนวนบริการและประสิทธิภาพการใช้คลื่น

โครงสร้างโครงข่ายเดิมใน Band III สามารถใช้ประโยชน์ได้ต่อ

อาจต้องมีการปรับกฎในระดับ ITU เพื่อรองรับบริการดิจิทัลใน Band II

สรุปภาพรวมด้านข้อกำกับดูแล

แม้ ITU จะอนุญาตการใช้ DRM แล้ว แต่การนำไปใช้จริงยังขึ้นอยู่กับนโยบายระดับชาติของแต่ละประเทศซึ่งรวมถึง

การจัดสรรคลื่นความถี่

แผนยุทธศาสตร์ดิจิทัล

ความพร้อมของผู้ประกอบการและตลาดเครื่องรับ

การอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

ใช้อ้างในเนื้อหา:(DRM Consortium, 2020)

หากคุณต้องการให้ผม📌 เขียน “บทที่ 2: เอกสารและงานวิจัยที่เกี่ยวข้อง” ภาคข้อกำกับดูแล DRM📌 สรุปผลกระทบของนโยบาย ITU ต่อการนำ DRM ไปใช้ในไทย📌 วิเคราะห์ข้อกำกับดูแลในการใช้ DRM สำหรับ E-Learning ในพื้นที่ชนบท

แจ้งได้เลยครับ ผมสามารถเรียบเรียงในรูปแบบดุษฎีนิพนธ์ได้ทันที!

8.2 มาตรฐาน DRM (DRM Standards)

ระบบ DRM เป็นระบบเปิดที่มีการพัฒนามาตรฐานอย่างโปร่งใสและเป็นสากล โดย องค์กรมาตรฐาน ETSI (European Telecommunications Standards Institute) เป็นผู้เผยแพร่มาตรฐานหลักและมาตรฐานย่อยทั้งหมด

เอกสารมาตรฐานที่สำคัญ ได้แก่:

ES 201 980: มาตรฐานหลักของระบบ DRM (ระบบกระจายเสียงแบบดิจิทัลในย่านคลื่นต่ำถึง VHF)

TS 102 563: การเข้ารหัสเสียง xHE-AAC (ตัวเข้ารหัสเสียงหลักของ DRM)

TS 102 980: มาตรฐานสำหรับ Multiplex Distribution Interface (MDI)

TS 102 386: มาตรฐานสำหรับระบบสัญญาณดิจิทัลบน AM (AMSS)

นอกจากนี้ DRM Consortium ยังเผยแพร่ แนวทางการใช้งาน การวางแผน และคู่มือทางเทคนิค บนเว็บไซต์ www.drm.org

ข้อดีของการมีระบบมาตรฐานเปิด ได้แก่:

ผู้ผลิตอุปกรณ์ (ทั้งเครื่องส่งและเครื่องรับ) สามารถพัฒนาผลิตภัณฑ์ได้โดยไม่มีข้อจำกัดจากสิทธิบัตรเชิงผูกขาด

หน่วยงานกำกับดูแลสามารถตรวจสอบและนำไปใช้วางแผนความถี่หรือกำหนดเงื่อนไขการอนุญาตได้อย่างโปร่งใส

ช่วยให้เกิดการแข่งขันเสรีด้านเทคโนโลยี นำไปสู่การลดต้นทุน

ส่งเสริมการพัฒนาอุปกรณ์จากผู้ผลิตในประเทศ

สรุป:ระบบ DRM ได้รับการยอมรับในระดับสากลทั้งในแง่ กฎระเบียบ (จาก ITU) และ มาตรฐานเทคนิค (จาก ETSI) ทำให้ผู้ประกอบการสามารถนำระบบนี้ไปใช้ได้อย่างมั่นใจ โดยไม่ต้องพึ่งพาเทคโนโลยีผูกขาด และยังสามารถร่วมกำหนดอนาคตของระบบได้อย่างเปิดกว้าง

ด้านล่างนี้คือ คำแปลเชิงวิศวกรรมโทรคมนาคม + ภาษาวิชาการ สำหรับใช้เขียน วรรณกรรมประกอบงานวิจัยด้านการจัดการเรียนการสอนออนไลน์ด้วยระบบวิทยุดิจิทัล DRM (E-Learning via DRM) พร้อม อ้างอิง APA7 ตามมาตรฐานที่ต้องการ

8.2 มาตรฐาน DRM (DRM Standards)

(แปลไทยเชิงวิชาการ สำหรับงานวิจัยปริญญาเอกด้านเทคโนโลยีการศึกษาและโทรคมนาคม)

มาตรฐานหลักของระบบ Digital Radio Mondiale (DRM) ได้รับการเผยแพร่โดยสถาบันมาตรฐานโทรคมนาคมยุโรป หรือ European Telecommunications Standards Institute – ETSI ภายใต้รหัสมาตรฐาน ETSI ES 201 980 [1] ซึ่งเปิดให้ดาวน์โหลดได้ฟรีจากเว็บไซต์ ETSI ทั้งนี้ มาตรฐานประกอบอื่น ๆ ที่เกี่ยวข้อง เช่น มาตรฐานด้านอินเทอร์เฟซการกระจายสัญญาณ (distribution interfaces) แอปพลิเคชันข้อมูล (data applications) และส่วนประกอบระบบอื่น ๆ ก็ได้รับการเผยแพร่โดย ETSI ในลักษณะเดียวกัน โดยสามารถค้นหาได้จากคำสำคัญ “DRM” รายการมาตรฐานทั้งหมดได้สรุปไว้ในภาคผนวก 1 ของคู่มือนี้

ตาราง 8.2 แสดงความเกี่ยวข้องของแต่ละย่านความถี่ (frequency bands) สำหรับการใช้งาน DRM พร้อมมาตรฐานที่เกี่ยวข้องของ ETSI และ ITU

คำอธิบายประกอบตาราง (TABLE NOTES)

1. ช่องความถี่พื้นฐาน (Channel Raster)

ช่องความถี่พื้นฐานในตารางอ้างอิงตามข้อกำหนดของการประชุม ITU-R ในแต่ละย่านความถี่กระจายเสียง ได้แก่

Geneva 1975 สำหรับ LF/MF

Geneva 1984 สำหรับ VHF Band II

Geneva 2006 สำหรับ VHF Band III

Channel raster คือ “กรอบระยะความถี่” ที่ใช้เป็นเกณฑ์ในการจัดสรรช่องสัญญาณ ตัวอย่างเช่น

ใน VHF Band II (ยุโรป)

ความถี่ FM อนาล็อกในปัจจุบันจัดสรรทุกระยะ 100 kHz

แต่ช่องสัญญาณ FM กินแบนด์วิดท์จริงประมาณ 200 kHz (±100 kHz)

ดังนั้น หากจัดสรรช่องที่ห่างกันเพียง 100 kHz โดยไม่แยกพื้นที่หรือควบคุมทิศทางเสาอากาศ จะเกิดการรบกวนระหว่างสถานี ระบบดิจิทัล เช่น DRM จึงต้องพิจารณาอย่างละเอียดเมื่อนำรูปแบบการมอดูเลชันใหม่เข้ามาใช้ เนื่องจากรูปแบบการกระจายพลังงานความถี่อาจแตกต่างจากระบบอนาล็อกเดิม

2. ความสามารถของ DRM30

ระบบ DRM30 สามารถรับ–ส่งบริการเสียงหลายช่อง (multiple AAC audio streams) ได้ หากแบนด์วิดท์การส่งกว้างกว่า 9 kHz เช่น 18/20 kHz mode

3. ความสามารถของ DRM+ (DRM in VHF bands)

ระบบ DRM+ สามารถทำงานได้ในย่าน VHF ทั้ง 3 ย่าน (Band I, II และ III) ซึ่งแต่ละย่านมี channel raster แตกต่างกัน ได้แก่

Band II → 100 kHz

Band III → 1.75 MHz

Band I → ยังไม่มี channel raster ที่เป็นมาตรฐาน

ในรายงาน ITU-R BS.2214 มีการเสนอให้ใช้ raster 100 kHz สำหรับ DRM+ ใน Band III

ข้อกำกับดูแลด้านมาตรฐานและอนาคตการพัฒนาดิจิทัลเรดิโอในยุโรป

คณะนโยบายสเปกตรัมวิทยุของสหภาพยุโรป (Radio Spectrum Policy Group – RSPG) ได้จัดทำรายงาน “The Future of Radio Broadcasting in Europe” [24, 25] ซึ่งกล่าวถึงแนวโน้ม ความต้องการ และทิศทางในอนาคตของวิทยุดิจิทัล โดยมีข้อสรุปสำคัญดังนี้

1. ยอมรับทั้งระบบ DAB และ DRM

รายงานเห็นว่าทั้ง DAB และ DRM เป็นระบบกระจายเสียงดิจิทัลที่มีบทบาทสำคัญ และไม่ควราเลือกเพียงมาตรฐานเดียวสำหรับวิทยุท้องถิ่นหรือวิทยุชุมชน

2. อนาคตของวิทยุจะเป็นแบบ “หลายแพลตฟอร์ม” (Multi-platform Distribution)

สหภาพยุโรปเห็นพ้องว่าอนาคตของการกระจายเสียงจะใช้หลายแพลตฟอร์มร่วมกัน เช่น

DAB+

DRM / DRM+

FM/AM ในบางกรณี

การรับผ่านอินเทอร์เน็ต

3. การกระจายเสียงภาคพื้นดินยังคงเป็นช่องทางเดียวที่รองรับการรับสัญญาณแบบเคลื่อนที่จริง

โดยเฉพาะในรถยนต์ ซึ่งต้องการความเสถียรสูง

4. ESR (Electronic Radio Chips) รองรับหลายมาตรฐานมากขึ้น

มีความคืบหน้าอย่างมากในวงจรรับวิทยุแบบหลายมาตรฐาน (multi-standard receiver chips) ซึ่งสามารถรองรับ DRM, DRM+, DAB+, FM-RDS, AM ได้ในตัวเดียว ทำให้ต้นทุนผู้ผลิตลดลง และสนับสนุนแนวคิด “เทคโนโลยีกลาง” (technology-neutral)

5. นโยบายสาธารณะควรเป็นกลางทางเทคโนโลยี (Technology Neutrality)

RSPG เน้นว่ารัฐควร

เปิดทางให้ทุกเทคโนโลยี

ยืดหยุ่นเพื่อรองรับวิวัฒนาการในอนาคต

ส่งเสริมความพร้อมของอุปกรณ์รับหลายมาตรฐาน

ความเห็นนี้สอดคล้องกับแนวโน้มโลกที่ต้องการเปิดให้ DRM มีบทบาทมากขึ้นในพื้นที่ชนบท พื้นที่ยากจน และพื้นที่ห่างไกล ซึ่งเหมาะกับโครงการ E-Learning ผ่านวิทยุดิจิทัล DRM สำหรับประเทศกำลังพัฒนา

การเชื่อมโยงกับงานวิจัยด้าน E-Learning ผ่านระบบ DRM

มาตรฐาน DRM จาก ETSI และ ITU ทำให้ระบบมีคุณสมบัติเหมาะสมต่องานด้านการศึกษา ดังนี้:

1. การรับรองสากล ทำให้ DRM เหมาะสำหรับระบบการศึกษาระดับประเทศ

โรงเรียนในพื้นที่ชนบทสามารถใช้เครื่องรับต้นทุนต่ำมาตรฐานเดียวกันทั่วประเทศ

2. ช่องสัญญาณเสียงหลายช่อง + บริการข้อมูลเหมาะสมสำหรับการเรียนจากระยะไกล

เช่น

บทเรียนเสียง

Journaline สำหรับ E-textbook

Slideshow สำหรับภาพประกอบ

EPG สำหรับตารางเรียน

3. รองรับหลายมาตรฐาน ช่วยลดต้นทุนอุปกรณ์การเรียนรู้ในโรงเรียนชนบท

4. ง่ายต่อการวางแผนระบบกระจายเสียงเพื่อการศึกษา

การอ้างอิงแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

ใช้อ้างในเนื้อหา:(DRM Consortium, 2020)

หากต้องการให้ผม📌 สรุป “มาตรฐาน DRM” ให้ใช้ใน บทที่ 2 – เอกสารและงานวิจัยที่เกี่ยวข้อง📌 เขียนวิเคราะห์ผลกระทบของมาตรฐาน DRM ต่อการออกแบบระบบ E-Learning ประเทศไทย📌 ทำแผนภาพ “DRM Standards Ecosystem” สำหรับใส่วิทยานิพนธ์

แจ้งได้เลยครับ ผมสามารถจัดทำให้ครบทั้งภาษาไทยและอังกฤษ!

บทที่ 9: โครงสร้างพื้นฐานของเครือข่ายกระจายเสียง

บทที่ 9: โครงสร้างพื้นฐานของเครือข่ายกระจายเสียง

(Broadcast Network Infrastructure)หน้า 41–59

บทนี้เริ่มต้นด้วยการอธิบายกลไกการกระจายสัญญาณ DRM ไปยังสถานีส่ง (transmitter) หนึ่งสถานีหรือหลายสถานี จากนั้นได้อธิบายวิธีการปรับใช้สถานีส่งระบบอนาล็อก AM และโครงสร้างสถานีส่ง FM ที่มีอยู่เดิมให้สามารถรองรับการออกอากาศ DRM ได้อย่างมีประสิทธิภาพ รวมถึงการพิจารณาข้อกำหนดด้านสมรรถนะของเสาอากาศและเครือข่ายแมตช์ชิง (matching networks) ที่เชื่อมต่อกับเครื่องส่ง

นอกจากนี้ บทนี้ยังนำเสนอภาพรวมของการติดตามตรวจสอบ (monitoring) และการวัดค่าพารามิเตอร์ของสัญญาณ DRM เพื่อให้มั่นใจว่า คุณภาพการให้บริการ (Quality of Service: QoS) เป็นไปตามมาตรฐานที่กำหนดไว้

ส่วนที่เกี่ยวกับการแพร่กระจายคลื่น (propagation) และการวางแผนบริการ (service planning) ของสัญญาณหลังออกจากเสาอากาศจนถึงเสาอากาศรับของผู้ใช้ จะถูกอธิบายในบทถัดไป (บทที่ 10)

อ้างอิง APA7:Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.1 การกระจายรายการ (Programme Distribution)

ส่วนนี้อธิบายรายละเอียดเพิ่มเติมเกี่ยวกับวิธีการที่โปรโตคอลและอินเทอร์เฟซต่าง ๆ ซึ่งได้กล่าวถึงก่อนหน้านี้ทำงานร่วมกันอย่างเป็นระบบ กลไกดังกล่าวทำให้สามารถรวมสัญญาณเสียงและสัญญาณควบคุมที่เครื่องรับ DRM ต้องใช้ ให้ถูกจัดแพ็กเกจอย่างมีประสิทธิภาพภายในสตูดิโอหรือศูนย์ควบคุม ก่อนส่งต่อไปยังเครื่องส่ง DRM หนึ่งสถานีหรือหลายสถานีตามโครงข่าย

9.1.1 การกระจายสัญญาณมัลติเพล็กซ์ (Multiplex Distribution)

ระบบ DRM รวมบริการเสียงและข้อมูลทั้งหมดเข้าไว้ใน "มัลติเพล็กซ์" (multiplex) ก่อนส่งออกไปยังเครื่องส่ง การส่งสัญญาณจากศูนย์ผลิต (studio) ไปยังเครื่องส่งเรียกว่า Studio-to-Transmitter Link – STL

การส่งมัลติเพล็กซ์สามารถทำได้ทั้งผ่าน:

เครือข่าย IP (ผ่านอินเทอร์เน็ตหรือวงจรเช่าเฉพาะ)

ดาวเทียม

คลื่นวิทยุไมโครเวฟ

DRM ใช้มาตรฐาน Multiplex Distribution Interface (MDI) ซึ่งใช้โปรโตคอล DCP (Distribution and Communications Protocol) สำหรับควบคุมและกำหนดค่าการส่ง

9.1.1 การกระจายมัลติเพล็กซ์ (Multiplex Distribution)

(คำแปลเชิงลึก + รูปแบบวิชาการสำหรับงานวิจัยด้านโทรคมนาคมและการศึกษา)

สตรีม MDI (Multiplex Distribution Interface) ประกอบด้วยข้อมูลดังต่อไปนี้:

DRM Multiplex ซึ่งรวมถึง

Main Service Channel (MSC)

Fast Access Channel (FAC)

Service Description Channel (SDC)

ข้อมูลทั้งหมดที่จำเป็นสำหรับการทำงานของมอดูเลเตอร์ DRM ด้วยการตั้งค่าที่ถูกต้อง เช่น

โหมดความทนทาน (Robustness Mode)

เวลาประทับสำหรับการทำงานเป็นเครือข่ายคลื่นความถี่เดียว (SFN time stamps)

ข้อมูลเฉพาะทางเพิ่มเติมตามความต้องการของผู้ผลิต (Optional proprietary information)

ข้อมูลในสตรีม MDI ถูกส่งแบบแอสิงโครนัส (asynchronous packet-based transmission) ทำให้รองรับกลไกการขนส่งข้อมูลหลากหลายประเภท เช่น

UDP/IP

Serial line

Satellite

WAN / LAN

ISDN

เนื่องจากมัลติเพล็กซ์อ้างอิงตามกรอบเวลา (frame) 100 มิลลิวินาที หรือ 400 มิลลิวินาทีของระบบ DRM และข้อมูลถูกส่งแบบไม่ประสานเวลา ทั้ง DRM multiplexer และ DRM modulator จึงต้องมีแหล่งเวลาอ้างอิงของตนเอง เช่น

GPS

Network Time Protocol (NTP)

เพื่อรักษาเสถียรภาพของโครงสร้างกรอบสัญญาณในระยะยาว

ประสิทธิภาพในการใช้แบนด์วิดท์และคุณภาพเสียง

MDI เป็นวิธีการถ่ายโอนข้อมูลเสียงที่ผ่านการเข้ารหัสอย่างมีประสิทธิภาพสูงมากในด้านการใช้แบนด์วิดท์ โดยยังคงคุณภาพของเนื้อหาต้นฉบับได้ครบถ้วน การวางตัวเข้ารหัส (encoder) และตัวมัลติเพล็กซ์ไว้ในสตูดิโอช่วยให้

สามารถเข้ารหัสเสียงด้วย MPEG-4 โดยตรง

หลีกเลี่ยงการสูญเสียคุณภาพจากการ transcode หลายครั้ง

แม้จะมีข้อมูลควบคุมและข้อมูลป้องกันเพิ่มเติม แต่บิตเรตของสตรีม MDI เพิ่มขึ้นเพียงประมาณ 20–25% จากบิตเรตเสียงที่เข้ารหัส เช่น

ช่องสัญญาณ HF → ประมาณ 27 kb/s

ช่องสัญญาณ MF → ประมาณ 35 kb/s

ดังนั้น ช่องสัญญาณกระจายรายการขนาด 64 kb/s เพียงช่องเดียวก็เพียงพอสำหรับการใช้งานส่วนใหญ่ของระบบ DRM30 ช่วยลดค่าใช้จ่ายด้านแบนด์วิดท์ได้อย่างชัดเจน

ในกรณีที่ต้องส่งบริการ DRM หลายรายการไปยังสถานีส่งเดียว หรือหลายสถานีส่งในเครือข่าย ผู้ให้บริการอาจเลือกใช้ระบบกระจายข้อมูลที่สามารถเพิ่มความจุในหน่วยที่เล็กกว่า 64 kb/s เพื่อเพิ่มประสิทธิภาพการใช้แบนด์วิดท์

ข้อดีของการกระจาย MDI แบบรวมศูนย์

ข้อดีสำคัญของ MDI คือ

สามารถส่งสตรีม MDI เดียวกันไปยังมอดูเลเตอร์หลายเครื่องได้พร้อมกัน

ทำให้ผู้ประกาศจำเป็นต้องมี DRM Content Server เพียงเครื่องเดียว

แต่เงื่อนไขคือ มอดูเลเตอร์ทั้งหมดต้องออกอากาศสัญญาณเสียงเดียวกัน และใช้โหมดส่งเดียวกัน (same programme, same transmission mode)

สำหรับผู้ประกาศที่ต้องการใช้โครงสร้างการกระจายเสียงปัจจุบันร่วมด้วย การวาง Content Server ไว้ที่สถานีส่งเป็นสิ่งที่สามารถทำได้ อย่างไรก็ตาม เพื่อรักษาคุณภาพเสียงระดับสูงสุดของ DRM ควรส่งสัญญาณรายการด้วยบิตเรตสูงสุดเท่าที่เป็นไปได้ เพื่อลด artefacts ที่เกิดจากการเข้ารหัสซ้ำหลายครั้ง (tandem coding)

การเชื่อมโยงเชิงวิชาการกับ E-Learning ผ่าน DRM

(เขียนเพื่อนำไปใช้ในบทที่ 2 หรือบทวิเคราะห์ของงานวิจัย)

การใช้ MDI มีความสำคัญทางการศึกษาดังนี้:

1. คุณภาพเสียงในการเรียนรู้ทางไกลดีขึ้น

การลดการเข้ารหัสซ้ำช่วยให้เสียงบรรยายชัดเจนขึ้นเหมาะสำหรับ

บทเรียนวิทยุกระจายเสียง

การสอนภาษา

รายการสาระการเรียนรู้ที่ต้องการความชัดเจนของเสียง

2. รองรับการส่งข้อมูลประกอบการเรียนรู้ (Data + Audio Integration)

MDI รวมทั้ง

เสียงบทเรียน

ข้อความแจ้งเตือน

เนื้อหา Journaline

แบบฝึกหัด/ข้อมูล PAD

ซึ่งเหมาะกับระบบ E-Learning ที่ต้องส่งหลายองค์ประกอบพร้อมกัน

3. ประหยัดค่าใช้จ่ายด้านโครงสร้างพื้นฐาน

เพียง Content Server เดียว สามารถครอบคลุมสถานีส่งหลายแห่งลดภาระงบประมาณภาครัฐเมื่อต้องการขยายโครงการ Digital Radio for Education

4. ช่วยสนับสนุนระบบการศึกษาระดับประเทศ (Nationwide Educational Broadcasting)

เหมาะสำหรับ

ประเทศกำลังพัฒนา

พื้นที่ชนบทที่ขาดอินเทอร์เน็ต

การเรียนรู้ในภาวะภัยพิบัติ

อ้างอิง APA7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

(DRM Consortium, 2020)

9.1.2 การซิงโครไนซ์เครือข่าย (Network Synchronisation)

สำหรับการใช้งานแบบ เครือข่ายความถี่เดียว (SFN) เครื่องส่งทุกตัวต้องซิงโครไนซ์กันอย่างแม่นยำ (ระดับไมโครวินาที) ซึ่งทำได้โดยอิงสัญญาณเวลาจาก:

GPS

หรือระบบอ้างอิงเวลาอื่น เช่น IEEE 1588 (PTP)

9.2 การส่งในโหมด DRM30 (DRM30 Transmission)

9.2.1 ภาพรวม

DRM30 ใช้กับย่านความถี่ AM ได้แก่ คลื่นยาว (LF), กลาง (MF) และสั้น (HF)สามารถใช้เครื่องส่งเดิมได้ โดยปรับแต่งให้รองรับสัญญาณดิจิทัล

9.1.2 การประสานเวลาของเครือข่าย (Network Synchronization)

(แปลเชิงเทคนิคและวิชาการระดับดุษฎีนิพนธ์)

หนึ่งในข้อได้เปรียบสำคัญของระบบ DRM คือการรองรับการทำงานแบบ โครงข่ายคลื่นความถี่เดียว (Single-Frequency Networks: SFN) และ โครงข่ายหลายความถี่ (Multi-Frequency Networks: MFN) ซึ่งช่วยให้ผู้กระจายเสียงสามารถสร้างพื้นที่ครอบคลุมที่ต่อเนื่องและมีความน่าเชื่อถือสูง พร้อมคุณภาพการรับสัญญาณที่ราบรื่น (seamless reception) ภายในเขตบริการที่ออกแบบไว้ ข้อดีของเครือข่ายลักษณะดังกล่าวอธิบายไว้ในหมวด 5.3.3 และ 10.2.1 ของเอกสารต้นฉบับ

การสร้าง SFN สามารถทำได้ด้วยการใช้ DRM Content Server เพียงหนึ่งเครื่อง ที่สตูดิโอผู้ประกาศ และกระจายสตรีม MDI ไปยังเครื่องส่งหลายสถานีผ่านลิงก์สื่อสาร เช่น

ดาวเทียม (satellite links)

สายภาคพื้นดิน (terrestrial landlines)

แต่ละเครื่องส่งจำเป็นต้องติดตั้ง DRM modulator ที่สามารถตั้งรหัสประจำตัวเฉพาะ (individual identifier) เพื่อปรับหน่วงเวลา (delay adjustment) ของสัญญาณที่ออกอากาศ เพื่อให้มั่นใจว่าสัญญาณ DRM จากทุกสถานีส่งจะเดินทางไปถึงตำแหน่งเป้าหมายในพื้นที่บริการ พร้อมกันอย่างแม่นยำ

กลไกการทำงานของการประสานเวลา

ความพร้อมเพรียงของสัญญาณใน SFN เกิดจาก

การฝัง timestamps ในโปรโตคอล MDI

มอดูเลเตอร์แต่ละเครื่องสามารถบัฟเฟอร์ข้อมูลล่วงหน้าได้อย่างน้อย 10 วินาที

ซึ่งช่วยให้ระบบสามารถจัดการความล่าช้าที่แตกต่างกันระหว่างสถานีส่งแต่ละแห่งได้ แม้ใช้เส้นทางส่งข้อมูลต่างประเภทกัน

ทั้ง DRM Content Server และ DRM modulator แต่ละเครื่องต้องได้รับข้อมูลเวลาอ้างอิงจาก

GPS time referenceหรือ

แหล่งเวลาเทียบเท่าที่มีความเที่ยงตรงสูง

หากไม่มีการซิงโครไนซ์ที่แม่นยำ สัญญาณที่ผู้รับได้รับจะไม่สอดคล้องกันในโดเมนเวลา (insufficient time-coincident signals) ทำให้

การกระจายค่าหน่วงเวลา (delay spread) อาจมากกว่า guard interval

เกิด inter-symbol interference (ISI)

ส่งผลให้เกิด เสียงขาดหาย (audio dropouts) และคุณภาพบริการลดลงอย่างมีนัยสำคัญ

นอกจากนี้ มอดูเลเตอร์ DRM ยังต้องมีอินพุตสัญญาณอ้างอิง

1 Pulse per Second (1 PPS)

10 MHz frequency reference

เพื่อให้มั่นใจถึงเสถียรภาพระยะยาวของความถี่สัญญาณ RF ที่ออกอากาศ

การวิเคราะห์เชิงวิชาการสำหรับงานวิจัยด้านการศึกษา (เชื่อมโยงกับ E-Learning ผ่าน DRM)

หัวข้อการประสานเวลานี้มีความสำคัญอย่างยิ่งต่อการออกแบบระบบการจัดการเรียนรู้ทางไกลผ่าน DRM โดยเฉพาะ:

1. คุณภาพสัญญาณที่เสถียร = คุณภาพการเรียนรู้ที่ดีสำหรับผู้เรียนในพื้นที่ชนบท

หากไม่มี SFN ที่ประสานเวลาอย่างถูกต้อง ผู้เรียนอาจ

ฟังเสียงบทเรียนไม่ต่อเนื่อง

ข้อมูล Journaline / ข้อความประกอบบทเรียนสูญหาย

รับสัญญาณจากหลายสถานีชนกัน → คุณภาพลดลง

ซึ่งส่งผลกระทบโดยตรงต่อ equitable access to education

2. รองรับการขยายเครือข่ายการศึกษาระดับประเทศในต้นทุนต่ำ

ด้วยการใช้ Content Server เดียว + หลายสถานีส่ง

เหมาะสำหรับประเทศไทยหรือประเทศกำลังพัฒนา

ลดต้นทุนการผลิตรายการและควบคุมคุณภาพได้จากส่วนกลาง

สร้างเครือข่ายการศึกษา “ครอบคลุมทั่วประเทศ” ได้ง่ายขึ้น

3. มีความสำคัญต่อสถานการณ์ภัยพิบัติหรือภาวะฉุกเฉิน

ระบบที่ต้องการความพร้อมเพรียงด้านเวลา เช่น SFN→ เหมาะกับการกระจายเนื้อหาวิทยุเพื่อการศึกษาในสถานการณ์ที่อินเทอร์เน็ตใช้ไม่ได้

การอ้างอิงแบบ APA7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

(DRM Consortium, 2020)

หากต้องการให้ผม📌 จัดทำภาพแผนผัง “DRM SFN Synchronization Architecture”📌 ขยายหัวข้อนี้ให้ยาว 1–2 หน้าเพื่อใช้ในบทที่ 2📌 เชื่อมโยงเข้ากับแบบจำลอง TAM หรือ R&D Model ในบทที่ 3

แจ้งได้เลยครับ!

9.2.2 การขยายสัญญาณ DRM (DRM Amplification)

สัญญาณ DRM มีลักษณะ Amplitude & Phase Modulated (ทั้งแอมปลิจูดและเฟส) และต้องการการขยายที่ ไม่บิดเบือน

9.2.2 การขยายสัญญาณ DRM (DRM Amplification)

(แปลเชิงเทคนิคระดับดุษฎีนิพนธ์ พร้อมบริบทวิชาการด้านการกระจายเสียงดิจิทัล)

แม้ว่าจะสามารถออกแบบเครื่องขยายสัญญาณ (linear amplifier) เพื่อให้ได้ระดับกำลังส่งที่เพียงพอต่อการแพร่กระจายสัญญาณสำหรับการออกอากาศได้ แต่ประสิทธิภาพการแปลงพลังงานกลับต่ำมาก โดยทั่วไปอยู่ในช่วงเพียง 20–30% ส่งผลให้ต้องใช้ระบบระบายความร้อนขนาดใหญ่และมีค่าใช้จ่ายด้านพลังงานสูงในระยะยาว

อย่างไรก็ดี เครื่องส่งบางรุ่นในย่านความถี่ HF ที่รองรับการทำงานแบบ SSB (Single-Sideband) สามารถสลับสภาวะการทำงานของขั้นตอนขยายไฟฟ้าขั้นสุดท้ายให้เป็นโหมดการขยายแบบเชิงเส้น (linear mode) ได้ หากเป็นกรณีดังกล่าว เครื่องส่งนั้นสามารถนำมาใช้กับการแพร่สัญญาณ DRM ได้ แต่โดยทั่วไประบบระบายความร้อนของเครื่องส่งแบบ AM ถูกออกแบบมาสำหรับโหมดการทำงานแบบไม่เชิงเส้น (high-efficiency non-linear mode) จึงทำให้กำลังส่งสูงสุดที่รองรับในโหมดเชิงเส้นลดลงอย่างมีนัยสำคัญ

ตัวอย่างหนึ่งคือเครื่องส่ง PDM ขนาด 500 kW ซึ่งเมื่อทำงานในโหมดการขยายสัญญาณเชิงเส้น กำลังขับสูงสุดจะลดลงเหลือประมาณ 300 kW และเมื่อคำนวณเป็นค่ากำลังเฉลี่ยของสัญญาณ DRM จะได้เพียงประมาณ 30 kWเท่านั้น ผู้ประกาศจำเป็นต้องตรวจสอบค่ากำลังที่รองรับได้จริงจากผู้ผลิตเครื่องส่งเสมอ

ปัจจุบันมีบริการ DRM จำนวนหนึ่งที่ใช้เครื่องส่งในลักษณะการทำงานแบบ linear amplifier โดยอินพุต RF ของเครื่องส่งถูกขับด้วยสัญญาณ I/Q จาก DRM modulator หรือสัญญาณ DRM ที่มอดูเลตแล้วสมบูรณ์ที่ความถี่ศูนย์กลางของการออกอากาศ ทั้งนี้มักจำเป็นต้องมีวงจรแก้ไขความไม่เชิงเส้น (linearity correction) ซึ่งวงจรเดิมที่ใช้กับระบบ SSB สามารถนำมาประยุกต์ใช้ได้อย่างมีประสิทธิผล

เครื่องส่งกำลังสูงแบบ AM ทั่วไปและความท้าทายในการรองรับ DRM

เครื่องส่งกำลังสูงแบบ AM ส่วนใหญ่ถูกออกแบบให้ทำงานในโหมดไม่เชิงเส้นเพื่อให้ได้ประสิทธิภาพการแปลงพลังงานสูงสุด โดยเฉพาะเครื่องส่งชนิดหลอดสุญญากาศ (valve / tube transmitter) ซึ่งมีลักษณะสำคัญดังนี้:

1. โครงสร้างแอมพลิฟายเออร์แบบ Class B / Class C

หลอด RF ขั้นสุดท้ายเชื่อมต่อกับวงจรเรโซแนนซ์ที่แอโนด (plate)

แรงดันไบอัสถูกกำหนดให้หลอดทำงานเฉพาะบางส่วนของคาบสัญญาณ RF

ให้พลังงานเป็นช่วง ๆ (pulses) แก่วงจรเรโซแนนซ์

กำเนิดกระแสสั่นในวงจร และส่งพลังงาน RF ไปยังสายอากาศ

ระบบนี้ทำให้เครื่องส่ง AM มีกำลังสูงมาก แต่ไม่เหมาะสำหรับสัญญาณ DRM ซึ่งต้องการ ความเชิงเส้นสูง

2. เครื่องส่งสมัยใหม่แบบ solid-state (MF/LF)

เครื่องส่งสมัยใหม่ส่วนใหญ่ใช้เทคนิคการสวิตช์ (switching techniques) เพื่อให้ได้ประสิทธิภาพสูงถึง 70–80% โดยโครงสร้างทั่วไปประกอบด้วย:

โมดูลขยายกำลังที่ใช้ทรานซิสเตอร์ MOSFET

จัดเรียงแบบ H-Bridge

สร้างการกลับทิศของกระแสในหม้อแปลงขาออกตามอัตราความถี่พาหะ

จึงสามารถผลิตกำลัง RF สูงด้วยประสิทธิภาพดีเยี่ยม แต่ก็ยังไม่ใช่ linear amplifier โดยธรรมชาติ จึงต้องมีการปรับปรุงเพื่อรองรับ DRM

ความสำคัญในบริบทงานวิจัยด้านการศึกษาและการพัฒนา E-Learning ผ่าน DRM

เนื้อหานี้มีความสำคัญในงานวิจัยการศึกษาอย่างมาก เพราะ:

1. กำลังส่งที่เพียงพอ = คุณภาพสัญญาณที่ดีสำหรับผู้เรียนในพื้นที่ห่างไกล

การจัดการเรียนรู้ผ่าน DRM ในพื้นที่ชนบทต้องอาศัย

สัญญาณที่มั่นคง

ครอบคลุมพื้นที่กว้าง

การเลือกเครื่องส่งและแอมพลิฟายเออร์ที่เหมาะสมจึงมีผลต่อ คุณภาพการเรียนรู้ (Quality of Learning Experience: QoLE)

2. ประสิทธิภาพพลังงาน = ลดต้นทุนโครงสร้างพื้นฐานการศึกษาระดับประเทศ

การใช้เครื่องส่งแบบ switching มีประสิทธิภาพสูง → ค่าใช้จ่ายในการดำเนินงานลดลง → ทำให้การขยายระบบการเรียนรู้ทางไกลมีความยั่งยืนมากขึ้น

3. การปรับใช้เครื่องส่ง AM เดิม = โอกาสสำหรับประเทศกำลังพัฒนา

หลายประเทศ รวมถึงไทย มีโครงสร้างพื้นฐาน AM อยู่แล้ว→ สามารถปรับปรุงให้รองรับ DRM ได้→ ลดต้นทุนการเริ่มต้นระบบวิทยุเพื่อการศึกษา

การอ้างอิงแบบ APA7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

(DRM Consortium, 2020)

9.2.3 การใช้เครื่องขยายกำลังแบบไม่เชิงเส้น (Non-Linear Amplifiers)

เครื่องส่ง AM แบบเก่าใช้วิธีขยายพลังงานแบบไม่เชิงเส้นเพื่อประหยัดไฟ แต่ไม่เหมาะกับ DRM ซึ่งต้องใช้ การขยายเชิงเส้น (linear amplification) เพื่อรักษาความถูกต้องของสัญญาณดิจิทัล

9.2.3 การใช้เครื่องขยายสัญญาณแบบไม่เชิงเส้นกับระบบ DRM (Using Non-Linear Amplifiers for DRM)

(แปลเชิงเทคนิค พร้อมบริบทสำหรับงานวิจัยด้านการกระจายเสียงดิจิทัลเพื่อการศึกษา)

เครื่องขยายสัญญาณ (amplifier) แบบไม่เชิงเส้น (non-linear) ไม่สามารถนำมาใช้ขยายสัญญาณ DRM ได้โดยตรง เนื่องจากเหตุผลเดียวกับที่ทำให้ไม่เหมาะสมต่อการขยายสัญญาณ AM กล่าวคือ ทั้งสัญญาณ AM และ DRM ต่างเป็นสัญญาณที่ประกอบด้วย ผู้พาหะหลายตัว (multiple RF carriers) เมื่อผ่านกระบวนการขยายแบบไม่เชิงเส้น จะก่อให้เกิด

สัญญาณอินเตอร์มอดูเลชัน (intermodulation products)

สัญญาณครอสส์มอดูเลชัน (cross-modulation products)

ซึ่งทำให้เกิดความผิดเพี้ยนอย่างรุนแรง และส่งผลให้คุณภาพสัญญาณ DRM ลดลงจนไม่สามารถถอดรหัสข้อมูลได้อย่างถูกต้อง

อย่างไรก็ตาม มีเทคนิคหนึ่งที่ช่วยให้เครื่องขยายสัญญาณแบบไม่เชิงเส้นสามารถ “ทำงานเสมือนเป็นเชิงเส้น (linear-equivalent)” สำหรับการขยายสัญญาณ DRM ได้ นั่นคือการใช้ การมอดูเลตเครื่องขยายกำลังขั้นสุดท้าย (modulated final amplifier) โดยวิธีการคือ:

ขับเครื่องขยายสัญญาณด้วยสัญญาณ RF และสัญญาณฐานเวลา (base-band signals)

สัญญาณเหล่านี้มาจากการประมวลผลสัญญาณ I/Q ที่ระดับแรงดันต่ำ (low-level complex I/Q)

สัญญาณแต่ละองค์ประกอบจะ “รวมกัน” ภายในภาคขยายสุดท้าย

ส่งผลให้เกิดสัญญาณ DRM ที่ระดับพลังงานสูงซึ่ง เป็นสำเนาเชิงเส้นของสัญญาณต้นฉบับ

แม้ว่าเครื่องขยายสัญญาณแบบนี้ยังคงทำงานในโหมดไม่เชิงเส้น แต่ พฤติกรรมรวมผลของระบบจะมีลักษณะเชิงเส้น สามารถใช้กับ DRM ได้อย่างถูกต้อง

เทคนิคดังกล่าวจะอธิบายในรายละเอียดเพิ่มเติมในหัวข้อถัดไป (9.2.4)

สำหรับเครื่องส่งแบบโมดูลาร์ในย่าน MF/LF ที่ใช้โซลิดสเตต (solid-state modular transmitters) แม้จะไม่มี “ขั้นตอนขยายมอดูเลต” แยกต่างหากเหมือนเครื่องส่งหลอดสุญญากาศ แต่โดยหลักการแล้ว ฟังก์ชันการทำงานภายในมีความเทียบเท่ากัน และสามารถประมวลผลสัญญาณ DRM ตามวิธีการนี้ได้เช่นเดียวกัน

ความสำคัญเชิงวิชาการในบริบทการเรียนการสอนออนไลน์ผ่าน DRM

ประเด็นนี้มีความสำคัญต่อการประยุกต์ใช้ DRM เพื่อการศึกษา (DRM-based E-Learning) ดังนี้:

1. เพิ่มโอกาสในการใช้โครงสร้างพื้นฐานเดิม

เครื่องส่ง AM แบบไม่เชิงเส้นจำนวนมากในประเทศไทยและประเทศกำลังพัฒนา→ สามารถปรับปรุงให้รองรับ DRM ผ่านเทคนิคนี้→ ช่วยลดต้นทุนการติดตั้งระบบวิทยุเพื่อการศึกษา

2. ลดความผิดเพี้ยนของสัญญาณและเพิ่มความเสถียรของคุณภาพการเรียนรู้

DRM จำเป็นต้องรักษาคุณภาพสัญญาณ ซึ่งมีผลโดยตรงต่อ

ความถูกต้องของข้อมูลการเรียนรู้

ความต่อเนื่องของคลาสออนไลน์ผ่านเสียงและข้อมูล

คุณภาพการให้บริการในพื้นที่ชนบท

3. สนับสนุนการออกแบบระบบ DRM-SFN/MFN เพื่อการศึกษาในพื้นที่กว้าง

การขยายสัญญาณแบบ pseudo-linear ช่วยให้→ สัญญาณ DRM สามารถส่งครอบคลุมพื้นที่ใหญ่สำหรับ School Broadcasting / E-Learning→ ลด Dead-zone ในพื้นที่ทุรกันดาร

การอ้างอิงรูปแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.2.4 ลักษณะของสัญญาณ DRM

สัญญาณ DRM มี ความสม่ำเสมอด้านพลังงาน ตลอดเวลา ต่างจากสัญญาณ AM ซึ่งมีจุดพีคและจุดต่ำชัดเจน สิ่งนี้ส่งผลต่อ:

การออกแบบเครื่องขยายเสียง

การควบคุมความร้อน

การเลือกอุปกรณ์ RF

9.2.4 สัญญาณ DRM (The DRM Signal)

(แปลเชิงเทคนิค พร้อมบริบทสำหรับงานวิจัยด้านระบบกระจายเสียงดิจิทัลเพื่อการศึกษา)

ตามที่กล่าวไว้ก่อนหน้านี้ สัญญาณ DRM ที่ได้จากตัวสร้างสัญญาณแบบ COFDM อาจอยู่ในรูปของสัญญาณ I/Q ซึ่งเป็นสัญญาณเชิงซ้อน (complex signal) ที่ประกอบด้วยส่วนประกอบ In-phase (I) และ Quadrature (Q) อย่างละหนึ่งตัว สัญญาณทั้งสองตัวนี้ต้องรักษา ความสัมพันธ์ด้านเฟสและแอมพลิจูด อย่างถูกต้องตลอดกระบวนการขยายกำลังเพื่อให้ได้ระดับพลังงานที่เพียงพอต่อการแพร่กระจายสัญญาณออกอากาศ

หากสัญญาณ I/Q ถูกบิดเบือน (distorted) ไม่ว่าด้านเฟสหรือแอมพลิจูด ผลที่เกิดขึ้นคือ

ค่าคุณภาพสัญญาณ MER (Modulation Error Ratio) อาจลดลงถึงระดับที่ไม่ยอมรับได้

เกิดสัญญาณรบกวนเนื่องจาก intermodulation อยู่นอกแถบความถี่ (out-of-band)

และท้ายที่สุด สัญญาณ DRM จะไม่สามารถใช้งานได้

ลักษณะสำคัญของสัญญาณ DRM

สัญญาณ DRM เมื่อออกอากาศ จะมีลักษณะคล้าย สัญญาณรบกวนแบบจำกัดแถบความถี่ (band-limited noise) ซึ่งมีข้อดีและข้อเสียดังนี้:

ข้อดี → ส่งผลให้มีอัตราการรบกวนต่อระบบอนาล็อกที่ต่ำกว่า เมื่อระบบอนาล็อกรับคลื่นรบกวนจาก DRM

ข้อเสีย → ยากต่อการขยายสัญญาณ เพราะต้องรับมือกับลักษณะสถิติของสัญญาณที่ซับซ้อน

ในเชิงสถิติ ซองสัญญาณ (envelope) ของสัญญาณ DRM มีการกระจายแบบ Rayleigh distribution อย่างไรก็ตาม ในทางปฏิบัติ ค่า Peak-to-Mean Power Ratio (PMR) ของสัญญาณ DRM จะอยู่ที่ประมาณ 10–11 dB ซึ่งค่อนข้างสูง ทำให้ต้องออกแบบภาคขยายกำลังให้รองรับระดับพลังงานสูงสุดอย่างเพียงพอ เพื่อหลีกเลี่ยงการเกิด clipping หรือ distortion

ความเป็นไปได้ในการใช้งานร่วมกับเครื่องส่ง AM เดิม

สำหรับโหมด DRM30 ความกว้างแถบต่ำและคุณลักษณะของสัญญาณทำให้:

โครงสร้างเครื่องส่ง AM แบบดั้งเดิมสามารถดัดแปลงให้รองรับการขยายสัญญาณ DRM ได้อย่างมีประสิทธิภาพ

ซึ่งเป็นปัจจัยสำคัญต่อการปรับเปลี่ยนระบบ AM เพื่อให้รองรับ DRM ด้วยต้นทุนต่ำ เหมาะอย่างยิ่งกับการขยายการใช้ระบบ DRM เพื่อการเรียนรู้ทางไกลและ E-Learning ในพื้นที่ชนบท

สรุปนัยสำคัญเชิงวิชาการสำหรับงานวิจัย DRM-Education

การทำความเข้าใจคุณลักษณะของสัญญาณ DRM จึงมีความสำคัญอย่างยิ่งต่อการออกแบบโครงข่ายการเรียนรู้ผ่านวิทยุดิจิทัลสำหรับโรงเรียนในพื้นที่ห่างไกล

อ้างอิง (APA 7)

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.2.5 การดัดแปลงเครื่องส่ง AM (AM Transmitter Conversion)

เครื่องส่ง AM ที่มีคุณภาพดี สามารถดัดแปลงให้รองรับ DRM ได้ โดย:

เพิ่มตัวแปลงสัญญาณดิจิทัล (modulator/exciter)

ปรับปรุงวงจรควบคุมและกรองสัญญาณ

9.2.5 การดัดแปลงเครื่องส่ง AM สำหรับสัญญาณ DRM (AM transmitter conversion)

(แปลเชิงเทคนิค พร้อมการอธิบายเพื่อใช้ในงานวิจัยด้าน DRM-Education)

ในเครื่องส่ง AM กำลังสูงแบบดั้งเดิม (ดูรูปที่ 9.2.5) สัญญาณ DRM จะถูกแปลงให้อยู่ในรูปสัญญาณ Amplitude (A) และ Phase หรือ A-RFP (Amplitude and Radio Frequency Phase) เพื่อป้อนเข้าสู่

อินพุตมอดูเลเตอร์ด้านเสียง (audio input) และ

วงจรขับสัญญาณพาหะ (carrier-frequency drive)

ตามลำดับ

สัญญาณ A และ RFP ต้องถูกปรับเทียบเวลา (timing alignment) ให้ตรงกันอย่างแม่นยำที่ภาคมอดูเลเตอร์ เพื่อให้สามารถรวมกลับเป็นสัญญาณ DRM ที่ถูกต้องโดยอาศัยโครงสร้างการมอดูเลตแบบผสมผสาน (hybrid modulation scheme)

ข้อกำหนดด้านเทคนิคที่จำเป็นสำหรับการดัดแปลงเครื่องส่ง AM ให้รองรับ DRM

เพื่อให้เทคนิค A/RFP ใช้งานได้อย่างถูกต้อง เครื่องส่ง AM ต้องมีคุณสมบัติตามเงื่อนไขด้านล่างนี้:

1. ต้องมีการเชื่อมต่อแบบตรง (DC coupling) ระหว่างมอดูเลเตอร์กับภาคขยายขั้นสุดท้าย (final amplifier)

ข้อจำกัดนี้หมายความว่า:

เทคนิค A/RFP ไม่สามารถใช้ได้ กับเครื่องส่งที่ใช้มอดูเลเตอร์แบบ Class B ที่มีหม้อแปลง (transformer-coupled modulators)

ค่าระดับ DC Offset ต้องถูกตั้งค่าอย่างแม่นยำเพื่อหลีกเลี่ยงการกำเนิดสัญญาณรบกวนหรือสัญญาณแทรกไม่พึงประสงค์ (unwanted emissions)

2. ต้องปรับการจัดแนวเวลา (timing alignment) ของสัญญาณ RFP และ A อย่างถูกต้อง

เนื่องจาก DRM ใช้ COFDM สัญญาณมีความไวต่อความคลาดเคลื่อนของเฟสและเวลา หากไม่ทำการปรับอย่างเหมาะสม จะนำไปสู่:

การลดลงของค่า MER

การเพิ่มของ intermodulation

การขยายสัญญาณผิดรูปและทำให้สัญญาณ DRM ใช้งานไม่ได้

3. แบนด์วิดธ์ของเส้นทางเสียงภายในเครื่องส่งต้องสูงกว่าแบนด์วิดธ์ที่ใช้ใน AM ปกติอย่างมาก

โดยทั่วไปต้องมีแบนด์วิดธ์อย่างน้อย:

3.5 เท่าของแบนด์วิดธ์สัญญาณ DRM ที่ต้องการออกอากาศ

ตัวอย่าง:หาก DRM ใช้ช่องสัญญาณ 10 kHz → ต้องการแบนด์วิดธ์ในเส้นทางเสียง ≈ 35 kHz

ผลกระทบเชิงเทคนิค:

ความถี่การสุ่มสัญญาณ (sampling frequency) ของมอดูเลเตอร์แบบ

Pulse Step Modulatior (PSM)

Pulse Duration Modulator (PDM)ต้องมีค่ามากกว่า สองเท่า ของขีดจำกัดแบนด์วิดธ์ (ตาม Nyquist Criterion)

ฟิลเตอร์จำกัดแบนด์วิดธ์ในเส้นทางเสียงต้องถูกลบออก

ฟิลเตอร์เอาต์พุต (modulator output filter) ต้องดัดแปลงใหม่เพื่อรองรับแบนด์วิดธ์ที่เพิ่มขึ้น

ต้องคงไว้ซึ่งค่าการหน่วงกลุ่ม (group delay) ที่ ราบเรียบ (flat) ตลอดแถบความถี่ เพื่อหลีกเลี่ยงการบิดเบือนเฟส

การสนับสนุนจากผู้ผลิตเครื่องส่งสัญญาณในปัจจุบัน

ผู้ผลิตเครื่องส่งหลายรายได้พัฒนาเครื่องส่ง AM/DRM ที่สามารถ:

สลับโหมด AM ↔ DRM ได้อย่างรวดเร็ว

รองรับข้อกำหนดด้านความเที่ยงตรงของสัญญาณดิจิทัล

มีคู่มือแนะนำสำหรับการดัดแปลงเครื่องส่ง AM เดิมทั้งในคลื่น LF, MF และ HF

นอกจากนี้ เครื่องส่งจำนวนมากทั่วโลกได้รับการดัดแปลงในสนาม (field-conversion) แล้ว แสดงให้เห็นความเป็นไปได้และความคุ้มค่าในการนำ DRM มาใช้สำหรับระบบการศึกษาทางไกล

ความสำคัญต่อการประยุกต์ใช้ DRM เพื่อ E-Learning และการศึกษาทางไกล

อ้างอิง (APA 7)

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.2.6 สมรรถนะของเครื่องส่ง DRM30

เครื่องส่ง DRM ควรมีค่า MER (Modulation Error Ratio) สูง เพื่อประกันคุณภาพของบริการ MER ต่ำจะทำให้:

การถอดรหัสผิดพลาด

คุณภาพเสียงลดลง

เครื่องรับรับสัญญาณไม่เสถียร

ค่าที่แนะนำ: MER ควรไม่ต่ำกว่า 25–30 dB สำหรับบริการที่มีความทนทานปานกลาง

9.2.6 สมรรถนะของเครื่องส่ง DRM30 (Performance of DRM30 transmitters)

(แปลเชิงลึกพร้อมคำอธิบายประกอบสำหรับงานวิจัยด้านการศึกษาด้วย DRM)

เครื่องส่ง DRM ที่พัฒนาบนพื้นฐานเครื่องขยายกำลังแบบ AM และใช้เทคนิคมอดูเลชันแบบ A/RFP (Amplitude / Radio Frequency Phase Modulation) สามารถให้สมรรถนะที่ยอดเยี่ยมได้ หากปฏิบัติตามข้อกำหนดด้านเทคนิคที่กล่าวไว้ในหัวข้อก่อนหน้าอย่างครบถ้วน

เครื่องส่ง DRM รุ่นใหม่มีประสิทธิภาพเฉลี่ยอยู่ที่:

70–85% (จากพลังงานไฟฟ้าขาเข้า → RF ขาออก)ในช่วงกำลังส่ง 10 ถึง 250 kW

ระดับประสิทธิภาพนี้ถือว่าสูงมากเมื่อเทียบกับระบบ AM แบบดั้งเดิม และเป็นปัจจัยสำคัญที่ทำให้ DRM เหมาะสำหรับการออกอากาศทางการศึกษาในพื้นที่ห่างไกลซึ่งต้องควบคุมต้นทุนพลังงานและการบำรุงรักษา

ปัจจัยที่มีผลต่อสมรรถนะของเครื่องส่งสัญญาณ DRM

รูปกราฟ (ตามคู่มือ DRM) แสดงผลกระทบของตัวแปรสำคัญ ได้แก่

ความคลาดเคลื่อนของเวลา (differential signal timing)

ค่า DC offset

แบนด์วิดธ์ของช่องสัญญาณ A (envelope)

ต่อสเปกตรัมสัญญาณ DRM ที่เอาต์พุต โดยเปรียบเทียบกับ เส้นกำกับสเปกตรัมมาตรฐาน DRM (DRM spectrum mask – เส้นสีแดง)

รายละเอียดที่สำคัญมีดังนี้:

a. ค่าความคลาดเคลื่อนของ DC Offset ต้องน้อยกว่า 1%

ค่าความผิดพลาดของ DC offset เมื่อเทียบกับค่ากลางของซองสัญญาณ DRM (mean DRM envelope level) ต้องไม่เกิน:

1%

หากเกินกว่านี้จะก่อให้เกิดสัญญาณรบกวน (unwanted emissions) ทำให้สเปกตรัมทะลุขอบเขต (mask violation) และอาจถูกมองว่าเป็นสัญญาณรบกวนต่อบริการอื่น

b. ความล่าช้าระหว่างสัญญาณ A และ RFP ต้องตรงกันภายใน 1 ไมโครวินาที

เครื่องส่งต้องทำการจับคู่เวลา (time alignment) ระหว่างสัญญาณซอง (A) และสัญญาณเฟส (RFP) ให้แม่นยำมาก:

ต้องถูกต้องดีกว่า 1 μs เพื่อให้ผ่านข้อกำหนดสเปกตรัมของ DRM

หากเวลาไม่ตรงกัน จะเกิด:

ความผิดเพี้ยนของสัญญาณ

ค่า MER ลดต่ำลง

อาจทำให้เครื่องรับ DRM ถอดรหัสไม่ได้

นี่เป็นเงื่อนไขสำคัญอย่างยิ่งสำหรับการใช้งาน SFN/MFN ในการกระจายเนื้อหาเพื่อการศึกษาเป็นพื้นที่กว้าง

c. แบนด์วิดธ์ของช่องสัญญาณซอง (Envelope Path) ต้องอย่างน้อย 3.5 เท่าของแบนด์วิดธ์ DRM

รูปที่ 9.2.6c แสดงผลเมื่อช่องสัญญาณซองถูกจำกัดแบนด์วิดธ์หรือมี roll-off ที่ชันเกินไป โดยแม้ปัจจัยอื่นจะถูกปรับอย่างสมบูรณ์แบบแล้วก็ตาม สเปกตรัมก็ยังผิดเพี้ยนได้มาก

เพื่อให้ผ่านข้อกำหนดสเปกตรัมของ DRM:

แบนด์วิดธ์ของช่องสัญญาณ A ต้องอย่างน้อย 3.5 × แบนด์วิดธ์ของสัญญาณ DRM

ตัวอย่าง:DRM ใช้แบนด์วิดธ์ 10 kHz → envelope path ต้อง ≥ 35 kHz

หากแบนด์วิดธ์แคบเกินไป แต่ roll-off ไม่ชันเกินไป อาจแก้ไขได้ด้วย:

Pre-correction ที่ภาคมอดูเลเตอร์

การปรับปรุง linearization algorithm

อย่างไรก็ตาม การออกแบบ envelope path ตั้งแต่ต้นให้กว้างเพียงพอถือเป็นแนวทางที่ดีที่สุด

ความสำคัญของสมรรถนะเครื่องส่ง DRM ต่อการใช้งานด้านการศึกษา

สิ่งเหล่านี้ทำให้ DRM เป็นเทคโนโลยีที่เหมาะสมอย่างยิ่งสำหรับ:

การออกอากาศบทเรียนสำหรับพื้นที่ชนบท

ระบบ “โรงเรียนผ่านวิทยุดิจิทัล”

การกระจายเนื้อหาคุณภาพสูงโดยใช้ความถี่เดิมของสถานี AM

อ้างอิงตามรูปแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.2.7 พลังงานนอกแถบ (Out-of-band Power – OOB)

OOB คือตัวชี้วัดพลังงานที่ “รั่ว” ออกนอกแถบความถี่ที่อนุญาต DRM มีข้อกำหนดในการควบคุม OOB อย่างเข้มงวด เพื่อป้องกันการรบกวนบริการข้างเคียง

9.2.7 กำลังนอกย่านความถี่ (Out of Band Power: OOB)

(แปลและขยายความเพื่อใช้ในงานวิจัยด้านโทรคมนาคมเพื่อการศึกษา)

เครื่องส่งทุกประเภท ไม่ว่าจะเป็นระบบ AM แบบดั้งเดิม หรือ DRM แบบดิจิทัล จะผลิตพลังงานบางส่วนออกมา นอกย่านความถี่ที่ต้องการใช้จริง สำหรับการส่งสัญญาณหลักเสมอ ปรากฏการณ์นี้เป็นผลลัพธ์ตามธรรมชาติของระบบมอดูเลชันและการขยายสัญญาณกำลังสูง ซึ่งอาจสร้าง การรบกวน (interference) ต่อช่องสัญญาณใกล้เคียงได้ หากไม่ควบคุมให้เหมาะสม

🔧 ข้อบังคับของ ITU เกี่ยวกับกำลังนอกย่านความถี่

เพื่อป้องกันสัญญาณรบกวนจากสถานีหนึ่งไปยังสถานีหรือบริการอื่นที่อยู่ในช่องความถี่ใกล้เคียง สหภาพโทรคมนาคมระหว่างประเทศ (ITU) ได้กำหนดข้อแนะนำสำคัญคือ:

ITU-R SM.328 — Spectrum Mask for Transmitters

ข้อแนะนำนี้กำหนดรูปแบบกรอบจำกัดสเปกตรัม (spectrum mask) ที่เครื่องส่งต้องไม่ปล่อยกำลังสัญญาณเกินออกไปนอกขอบเขตที่กำหนด ทั้งสำหรับ:

เครื่องส่ง AM

เครื่องส่ง DRM

ระบบ DRM จะถูกบังคับให้ใช้ spectrum mask ที่มีลักษณะคล้ายกัน เพื่อให้สามารถใช้งานร่วมกับบริการ AM/FN ที่มีอยู่เดิมได้อย่างปลอดภัยโดยไม่ก่อสัญญาณรบกวน

📉 ตัวอย่างรูปแบบสเปกตรัมของ OOB สำหรับ DRM (จากรูป Figure 9.2.7)

รูปสเปกตรัมที่แสดงใน Figure 9.2.7 (ตามต้นฉบับคู่มือ DRM) เป็นผลการวัดสัญญาณของระบบ:

Low Frequency (LF) Transmitter

ใช้เทคนิคมอดูเลชันแบบ A/RFP (Amplitude + Radio Frequency Phase)

ส่งสัญญาณ DRM ที่ แบนด์วิดธ์ 9 kHz

สเปกตรัมนี้จะแสดงให้เห็นว่า:

✔ สัญญาณหลักอยู่ภายในแบนด์วิดธ์ 9 kHz✔ พลังงานที่เกิดขึ้นนอกย่าน (OOB) ลดลงตาม slope ที่กำหนด✔ สเปกตรัมทั้งหมดต้องอยู่ภายในกรอบ spectrum mask ที่ ITU กำหนด

📌 ความสำคัญของการควบคุม OOB ต่อการใช้งาน DRM เพื่อการศึกษา

การควบคุม Out-of-Band Power จึงเป็นหัวใจสำคัญของการใช้งาน DRM สำหรับ โรงเรียนผ่านวิทยุ (Radio School) และระบบออกอากาศเพื่อการศึกษาที่ต้องการความเสถียรสูง

อ้างอิงรูปแบบ APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.2.8 การใช้เครื่องส่งเก่าสำหรับการทดลอง

สำหรับการทดลอง DRM สามารถใช้เครื่องส่งเก่าได้ โดยไม่จำเป็นต้องอัปเกรดเต็มรูปแบบ

9.2.8 การใช้เครื่องส่งรุ่นเก่าสำหรับการทดลองออกอากาศ DRM (Use of Older Transmitters for DRM Trials)

(แปลและขยายความสำหรับงานวิจัยระดับมหาบัณฑิต–ดุษฎี)

ในระบบเครื่องส่งกำลังสูงรุ่นเก่า (older transmitters) มักพบว่าเครื่องส่งไม่สามารถรองรับพารามิเตอร์ทางเทคนิคทั้งหมดที่ระบบ DRM ต้องการได้ เช่น ความกว้างแถบสัญญาณในช่องสัญญาณ Amplitude (A-path), ความเที่ยงตรงของสัญญาณ Phase (RFP), หรือความสามารถในการรักษาความเป็นเชิงเส้นของสัญญาณ (linearity) ซึ่งเป็นข้อกำหนดสำคัญเพื่อควบคุมระดับ กำลังนอกย่าน (Out-of-Band Power: OOB) ให้ต่ำกว่า spectrum mask ตามข้อแนะนำของ ITU

ผลลัพธ์เมื่อพารามิเตอร์เหล่านี้ไม่ผ่านเกณฑ์คือ

➤ สัญญาณ OOB สูงเกินมาตรฐาน

ซึ่งทำให้เกิดการรบกวนบริการวิทยุในช่องความถี่ข้างเคียงและไม่สามารถออกอากาศ DRM ได้อย่างถูกต้องตามกฎหมายคลื่นความถี่ในหลายประเทศ

วิธีแก้ไขเฉพาะหน้าเพื่อการทดสอบและสาธิต (Interim Solution for Trials)

เพื่อให้สามารถจัดทำ การทดลองออกอากาศ (DRM trial) หรือ การสาธิตเทคโนโลยี ได้ แม้จะใช้เครื่องส่งรุ่นเก่า DRM จึงอนุญาตเทคนิคหนึ่งคือ:

✔ การเพิ่มคลื่นพาห์ (carrier) กลับเข้าไปในสัญญาณ

เครื่องส่งรุ่นใหม่มัก กดทับ (suppress) สัญญาณคลื่นพาห์กลางเพื่อเพิ่มประสิทธิภาพ แต่ DRM Modulators บางรุ่นอนุญาตให้เปิดใช้สัญญาณคลื่นพาห์ (CW carrier) กลับเข้ามาอีกครั้ง

✦ ผลกระทบทางเทคนิคของการเพิ่มคลื่นพาห์

เปลี่ยน distribution ของแอมปลิจูดสัญญาณรวม

ทำให้สัญญาณในช่อง A-path “แคบลง”

เพิ่ม linearity ของเครื่องส่ง

ลด OOB ลงจนอยู่ในขอบเขตของ DRM spectrum mask

ทำให้การทดลอง DRM สามารถดำเนินได้แม้ใช้เครื่องส่งรุ่นเก่า

สิ่งนี้แสดงใน Figure 9.2.8: DRM spectrum with additional carrierซึ่งเผยให้เห็นว่าสเปกตรัมของสัญญาณ DRM มีความสะอาดมากขึ้นและลดพลังงานหลุดออกนอกย่าน

ข้อจำกัดของวิธีนี้ (Why This Is Not Recommended for Permanent Services)

แม้เทคนิคนี้จะมีประโยชน์มากในกรณีทดลอง แต่ไม่เหมาะสมสำหรับบริการ DRM จริง (permanent service) เนื่องจาก:

✘ 1. สิ้นเปลืองพลังงานคลื่นพาห์อย่างไม่มีประสิทธิภาพ

เนื่องจากสัญญาณ DRM ไม่ต้องการ carrier แบบ AM เครื่องส่งจะต้องจ่ายพลังงานเพิ่มโดยไม่เพิ่มคุณภาพการบริการ

✘ 2. อาจลดประสิทธิภาพการรับของเครื่องรับ DRM

สัญญาณคลื่นพาห์อาจส่งผลต่อระบบถอดรหัส COFDM และทำให้ค่า MER ลดลงในบางกรณี

✘ 3. ไม่สามารถแก้ปัญหาพื้นฐานของเครื่องส่งรุ่นเก่าได้

เช่น

ความไม่เชิงเส้น

แบนด์วิดท์ไม่เพียงพอ

การตอบสนองกรุ๊ปดีเลย์ไม่สม่ำเสมอ

ดังนั้นแนวทางนี้ควรถูกใช้เฉพาะสำหรับ✔ การสาธิตชั่วคราว✔ การทดลองภาคสนาม✔ การทดสอบความครอบคลุม (coverage test)

แต่ ไม่เหมาะสมสำหรับการออกอากาศ DRM แบบถาวร

ความเชื่อมโยงกับงานวิจัยด้าน E-Learning ผ่าน DRM

การทดลอง DRM สำหรับการศึกษาในพื้นที่ชนบท (เช่น ไทย ลาว อินเดีย แอฟริกา) มักต้องใช้สถานีส่งรุ่นเก่า ซึ่งมีข้อจำกัด เช่น

แบนด์วิดธ์จำกัด

ไม่รองรับการปรับปรุงด้าน linearization

OOB สูง

หัวข้อนี้จึงมีความสำคัญต่อการออกแบบ เครือข่ายวิทยุเพื่อการศึกษาแบบ DRM เนื่องจากช่วยให้:

✔ ประเทศกำลังพัฒนาสามารถทดสอบ DRM ได้โดยไม่ต้องลงทุนสูง

✔ โครงการ E-Learning ผ่าน DRM สามารถเริ่มต้นได้เร็วขึ้น

✔ ผู้วิจัยสามารถประเมินผลกระทบเชิงเทคนิคก่อนลงทุนในเครื่องส่งใหม่

✔ สนับสนุนการใช้ DRM สำหรับ “โรงเรียนผ่านวิทยุ (Radio School)”

อ้างอิง APA 7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.3 การส่งในรูปแบบ DRM+ (DRM+ Transmission)

9.3 การส่งสัญญาณในรูปแบบ DRM+ (Transmitting in DRM+ configuration)

(แปลและขยายความเชิงวิชาการสำหรับงานวิจัยด้านเทคโนโลยีการศึกษาผ่านระบบออกอากาศ)

สำหรับการติดตั้งระบบออกอากาศแบบ DRM+ นั้น สามารถใช้สถาปัตยกรรมได้หลากหลายรูปแบบ เช่นเดียวกับระบบ DRM30 โดยสามารถประยุกต์ใช้ทั้งกับสถานีส่งที่มีอยู่เดิม หรือการติดตั้งระบบส่งใหม่ทั้งหมด ทั้งนี้เพื่อให้บริการ DRM+ สามารถออกอากาศได้อย่างมีประสิทธิภาพและสอดคล้องกับมาตรฐานสากล

ความยืดหยุ่นของโครงสร้างระบบ DRM+ ช่วยให้ผู้ประกอบการหรือหน่วยงานด้านการศึกษาเลือกใช้แนวทางที่เหมาะสมที่สุดกับความพร้อมในพื้นที่ เช่น ใช้เครื่องส่ง FM เดิมปรับปรุงให้รองรับความเป็นเชิงเส้น (linearity) ที่เพียงพอ หรือเลือกติดตั้งเครื่องส่ง DRM+ ใหม่ที่ออกแบบตามมาตรฐาน VHF Band II/III โดยเฉพาะ

ความหมายเชิงเทคโนโลยี

DRM+ เป็นระบบดิจิทัลที่ทำงานในย่านความถี่ สูงกว่า 30 MHz (VHF Bands I, II, III) ใช้แบนด์วิดธ์ 96 kHz ให้ bit rate สูง 35–186 kbps รองรับหลายเสียงและข้อมูลประกอบการเรียนรู้ ทำให้เหมาะอย่างยิ่งกับระบบออกอากาศเพื่อการศึกษาในเขตเมือง

ดังนั้น การส่งสัญญาณ DRM+ จึงสามารถดำเนินการได้ในหลายรูปแบบ เช่น:

✔ ใช้เครื่องส่ง FM เดิมที่ปรับปรุงให้มี linearity เพียงพอ

✔ ใช้ภาคขยาย Class A / Class A-B ที่รองรับ non-constant envelope

✔ ใช้เครื่องส่ง DRM+ แบบใหม่ที่รองรับ COFDM Mode E โดยตรง

✔ ใช้โครงสร้าง Content Server + DRM+ Modulator + RF Amplifier ตามมาตรฐาน

ความสามารถในการเลือกสถาปัตยกรรมที่ยืดหยุ่นนี้ทำให้ DRM+ เป็นตัวเลือกที่เหมาะสำหรับ:

การทดลองออกอากาศเพื่อการศึกษา

ระบบเรียนรู้เพื่อชุมชน

การใช้คลื่นอย่างมีประสิทธิภาพในพื้นที่ที่มีความหนาแน่นของสถานีสูง

ความสำคัญของหัวข้อนี้ต่อระบบ E-Learning ด้วย DRM

การอ้างอิง (รูปแบบ APA 7)

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.3.1 สถาปัตยกรรมระบบเครือข่ายสำหรับ DRM+

9.3.1 สถาปัตยกรรมระบบเครือข่ายสำหรับ DRM+

(Network system architectures for DRM+)**

ในระบบการส่งสัญญาณดิจิทัลทุกประเภทที่มีลักษณะ non-constant amplitude หรือสัญญาณที่มีการเปลี่ยนแปลงแอมพลิจูดอย่างต่อเนื่อง เช่นสัญญาณ COFDM ของ DRM+ สิ่งสำคัญที่สุดคือ ภาคขยายกำลัง (RF Power Amplifier) ต้องมีความเป็นเชิงเส้น (linearity) สูงที่สุดเท่าที่จะทำได้ เพื่อให้ระบบสามารถรักษาคุณภาพสัญญาณและประสิทธิภาพของการส่งข้อมูลได้อย่างเหมาะสม

สถาปัตยกรรมเครือข่ายหนึ่งที่เหมาะสำหรับ DRM+ คือการใช้ภาคขยาย Class A แบบเชิงเส้น หรือในหลายกรณีจะนิยมใช้แบบ Push-Pull Class A-B เนื่องจากมีประสิทธิภาพสูงกว่าโดยยังคงความเป็นเชิงเส้นที่เพียงพอต่อความต้องการของระบบออกอากาศดิจิทัล

ในอนาคต คาดว่าภาคขยายกำลังในย่าน VHF (Very High Frequency) อาจพัฒนาไปในทิศทางเดียวกับเทคนิค A/RFP (Amplitude / Radio Frequency Phase) ที่ใช้อย่างแพร่หลายในเครื่องส่ง AM รุ่นใหม่ ซึ่งเป็นสถาปัตยกรรมที่ช่วยให้ภาคขยายแบบไม่เชิงเส้นสามารถทำงานราวกับเป็นภาคขยายเชิงเส้นได้ด้วยการรวมสัญญาณ amplitude และ phase อีกครั้งที่ภาคกำลังสุดท้าย

การนำแนวคิดนี้มาประยุกต์ใช้กับ DRM+ จะช่วยให้สามารถ:

ลดความผิดเพี้ยน (distortion)

ควบคุม out-of-band emission ได้ดีขึ้น

เพิ่มคุณภาพ MER และ SNR

ทำให้ระบบ DRM+ สามารถใช้งานได้กับเครื่องส่งที่ออกแบบมาเพื่อ FM ดั้งเดิม

ซึ่งจะช่วยให้การนำ DRM+ มาใช้ในงานกระจายเสียงเพื่อการศึกษาเป็นไปได้ง่ายขึ้นโดยไม่ต้องลงทุนระบบส่งใหม่ทั้งหมด

ความสำคัญต่อการใช้ DRM+ ในการจัดการเรียนการสอนออนไลน์ E-Learning

การใช้ภาคขยายที่มีความเป็นเชิงเส้นสูงเป็นหัวใจสำคัญของ DRM+ เพราะช่วยให้:

✔ คุณภาพสัญญาณเสียงและข้อมูลมัลติมีเดีย เช่น Journaline, EPG, Slideshow อยู่ในระดับเหมาะสม

✔ ลดการรบกวนกับสถานี FM ใกล้เคียง โดยเฉพาะในเขตเมือง

✔ สนับสนุนการออกอากาศเนื้อหาเพื่อการศึกษาอย่างมีเสถียรภาพ

✔ เพิ่มประสิทธิภาพของระบบ broadcasting-based learning

สำหรับงานวิจัยด้านเทคโนโลยีการศึกษา DRM+ ช่วยรองรับระบบ E-Learning ผ่านวิทยุดิจิทัล ที่สามารถส่งทั้งเสียง บทเรียนข้อความ และข้อมูลเสริมได้อย่างยืดหยุ่น

การอ้างอิง (APA7)

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.3.1 สถาปัตยกรรมระบบเครือข่ายสำหรับ DRM+ (Network system architectures for DRM+)

(แปลเชิงลึกพร้อมขยายความสำหรับงานวิจัยด้านโทรคมนาคมเพื่อการศึกษา)

ในระบบส่งสัญญาณดิจิทัลทุกประเภทที่มีลักษณะ แอมปลิจูดไม่คงที่ (non-constant amplitude) เช่น DRM+ ซึ่งใช้เทคนิค COFDM นั้น เครื่องขยายสัญญาณ (RF power amplifiers) จำเป็นต้องมีความเป็นเชิงเส้นสูงที่สุด (high linearity) เพื่อให้ระบบทำงานได้เต็มประสิทธิภาพ และหลีกเลี่ยงสัญญาณรบกวนหรือการผิดรูปของสัญญาณ (signal distortion) ที่อาจทำให้ผู้รับไม่สามารถถอดรหัสข้อมูลได้อย่างถูกต้อง

ดังนั้น แนวทางหนึ่งที่นิยมใช้คือการเลือกสถาปัตยกรรมเครื่องขยายสัญญาณรูปแบบต่อไปนี้:

► 1. เครื่องขยายสัญญาณแบบ Class A (Linear Class A Amplifier)

เป็นรูปแบบที่ให้ค่าความเป็นเชิงเส้นดีที่สุด แม้จะมีประสิทธิภาพพลังงานต่ำกว่าแบบอื่น โดย Class A:

ทำงานในช่วงเชิงเส้นตลอดเวลา

มีความบิดเบี้ยวต่ำที่สุด (lowest distortion)

เหมาะกับการส่งสัญญาณ OFDM ที่ต้องการความเที่ยงตรงของ phase และ amplitude

อย่างไรก็ตาม ข้อเสียคือ:

สิ้นเปลืองพลังงาน

กำลังส่งสูงทำได้ยาก

จึงไม่ใช่ตัวเลือกหลักในระบบกำลังสูงแบบ broadcast

► 2. เครื่องขยายสัญญาณแบบ Push-Pull Class A-B (Preferred Option)

แนวทางที่เหมาะสมกว่าในงาน DRM+ คือ Class A-B แบบ Push-Pull เพราะ:

ให้ความเป็นเชิงเส้นสูงกว่า Class B

มีประสิทธิภาพดีกว่า Class A

ลด harmonic distortion

รองรับสัญญาณ DRM+ ที่มี envelope ขึ้นลงตลอดเวลา

นี่จึงเป็นตัวเลือกที่นิยมในระบบวิทยุดิจิทัล VHF Band II / Band III ซึ่ง DRM+ ใช้งานอยู่

► 3. การพัฒนาอนาคต: เครื่องขยายสัญญาณแบบ A/RFP ในย่าน VHF

คู่มือ DRM คาดการณ์ว่าในอนาคต เครื่องส่ง VHF สำหรับ DRM+ อาจถูกพัฒนาให้ใช้โครงสร้างที่คล้ายกับ A/RFP (Amplitude + Radio Frequency Phase Modulation) ซึ่งปัจจุบันนิยมมากในเครื่องส่ง AM สำหรับ DRM30

จุดเด่นของ A/RFP เช่น:

เพิ่มความเป็นเชิงเส้นของระบบ

ประสิทธิภาพสูงกว่า linear amplifier แบบเดิม

ควบคุม out-of-band power ได้ดี

ลดความผิดเพี้ยน (distortion) และเพิ่มค่า MER

ถ้าเทคโนโลยีนี้ถูกนำมาใช้ใน DRM+ ก็จะทำให้:

ระบบเครือข่าย DRM+ มีต้นทุนลดลง

ประสิทธิภาพพลังงานสูงขึ้น

ความครอบคลุมและความเสถียรดีขึ้นสำหรับการออกอากาศด้านการศึกษา

ความสำคัญของสถาปัตยกรรม DRM+ ต่อระบบการศึกษาผ่านวิทยุดิจิทัล

DRM+ เหมาะอย่างยิ่งสำหรับ การเรียนรู้ผ่านวิทยุดิจิทัลในเมืองและพื้นที่กึ่งเมือง เพราะ:

ดังนั้นการออกแบบสถาปัตยกรรมเครื่องส่งและเครือข่าย DRM+ จึงเป็นรากฐานสำคัญของการสร้าง:

โรงเรียนวิทยุดิจิทัลในเขตเมือง (Urban Digital Radio School)

บริการการศึกษาแบบ Hybrid (Broadcast + Interactive)

ระบบข้อมูลเพื่อการเรียนรู้ที่มีความจุสูง

อ้างอิง (รูปแบบ APA7)

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

DRM+ ใช้ใน ย่าน VHF (30–300 MHz) โดยเฉพาะ Band II (FM) สถาปัตยกรรมเครือข่ายอาจประกอบด้วย:

ศูนย์รวมมัลติเพล็กซ์

ระบบ STL

เครื่องส่งที่ปรับแต่งแล้ว

**9.3.1 สถาปัตยกรรมระบบเครือข่ายสำหรับ DRM+

(Network system architectures for DRM+)**

ในระบบการส่งสัญญาณดิจิทัลทุกประเภทที่มีลักษณะ non-constant amplitude หรือสัญญาณที่มีการเปลี่ยนแปลงแอมพลิจูดอย่างต่อเนื่อง เช่นสัญญาณ COFDM ของ DRM+ สิ่งสำคัญที่สุดคือ ภาคขยายกำลัง (RF Power Amplifier) ต้องมีความเป็นเชิงเส้น (linearity) สูงที่สุดเท่าที่จะทำได้ เพื่อให้ระบบสามารถรักษาคุณภาพสัญญาณและประสิทธิภาพของการส่งข้อมูลได้อย่างเหมาะสม

สถาปัตยกรรมเครือข่ายหนึ่งที่เหมาะสำหรับ DRM+ คือการใช้ภาคขยาย Class A แบบเชิงเส้น หรือในหลายกรณีจะนิยมใช้แบบ Push-Pull Class A-B เนื่องจากมีประสิทธิภาพสูงกว่าโดยยังคงความเป็นเชิงเส้นที่เพียงพอต่อความต้องการของระบบออกอากาศดิจิทัล

ในอนาคต คาดว่าภาคขยายกำลังในย่าน VHF (Very High Frequency) อาจพัฒนาไปในทิศทางเดียวกับเทคนิค A/RFP (Amplitude / Radio Frequency Phase) ที่ใช้อย่างแพร่หลายในเครื่องส่ง AM รุ่นใหม่ ซึ่งเป็นสถาปัตยกรรมที่ช่วยให้ภาคขยายแบบไม่เชิงเส้นสามารถทำงานราวกับเป็นภาคขยายเชิงเส้นได้ด้วยการรวมสัญญาณ amplitude และ phase อีกครั้งที่ภาคกำลังสุดท้าย

การนำแนวคิดนี้มาประยุกต์ใช้กับ DRM+ จะช่วยให้สามารถ:

ลดความผิดเพี้ยน (distortion)

ควบคุม out-of-band emission ได้ดีขึ้น

เพิ่มคุณภาพ MER และ SNR

ทำให้ระบบ DRM+ สามารถใช้งานได้กับเครื่องส่งที่ออกแบบมาเพื่อ FM ดั้งเดิม

ซึ่งจะช่วยให้การนำ DRM+ มาใช้ในงานกระจายเสียงเพื่อการศึกษาเป็นไปได้ง่ายขึ้นโดยไม่ต้องลงทุนระบบส่งใหม่ทั้งหมด

ความสำคัญต่อการใช้ DRM+ ในการจัดการเรียนการสอนออนไลน์ E-Learning

การใช้ภาคขยายที่มีความเป็นเชิงเส้นสูงเป็นหัวใจสำคัญของ DRM+ เพราะช่วยให้:

✔ คุณภาพสัญญาณเสียงและข้อมูลมัลติมีเดีย เช่น Journaline, EPG, Slideshow อยู่ในระดับเหมาะสม

✔ ลดการรบกวนกับสถานี FM ใกล้เคียง โดยเฉพาะในเขตเมือง

✔ สนับสนุนการออกอากาศเนื้อหาเพื่อการศึกษาอย่างมีเสถียรภาพ

✔ เพิ่มประสิทธิภาพของระบบ broadcasting-based learning

สำหรับงานวิจัยด้านเทคโนโลยีการศึกษา DRM+ ช่วยรองรับระบบ E-Learning ผ่านวิทยุดิจิทัล ที่สามารถส่งทั้งเสียง บทเรียนข้อความ และข้อมูลเสริมได้อย่างยืดหยุ่น

การอ้างอิง (APA7)

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.3.2 การติดตั้ง DRM+ พื้นฐาน

9.3.2 โครงสร้างพื้นฐานของระบบ DRM+ (Basic DRM+ Setup)

(แปลเชิงลึก พร้อมอธิบายให้เหมาะกับงานวิจัยด้านเทคโนโลยีการศึกษาและระบบออกอากาศ E-Learning)

สำหรับเครื่องส่งสัญญาณที่ออกแบบมาเพื่อ ระบบ DRM+ โดยเฉพาะ (DRM+-only transmitter) สถาปัตยกรรมของระบบจะมีความเรียบง่ายเป็นพิเศษ โดยทั่วไปโครงสร้างอาจมีลักษณะดังภาพ Figure 9.3.2a ซึ่งประกอบด้วยองค์ประกอบสำคัญดังนี้:

1. Content Server – การรวมสัญญาณเสียงและข้อมูลดิจิทัล

โปรแกรมเสียง (audio programme) และข้อมูลดิจิทัลอื่น ๆ เช่น

ข้อความประกาศ

Journaline

EPG

Slideshow

ข้อมูลเพื่อการเรียนรู้ (บทเรียนออนไลน์ผ่าน DRM)

จะถูกนำเข้ามาที่ Content Server ซึ่งจะทำการ:

✔ เข้ารหัสเสียงด้วย MPEG-4 xHE-AAC✔ จัดรูปแบบข้อมูลบริการ (Service components)✔ รวมทุกองค์ประกอบเข้าด้วยกันผ่านกระบวนการ multiplexing✔ ส่งผลลัพธ์ออกเป็นสตรีมข้อมูล MDI (Multiplex Distribution Interface)

MDI คือโปรโตคอลมาตรฐานที่ DRM ใช้สำหรับส่งข้อมูลไปยังเครื่องมอดูเลต (modulator)

2. DRM+ Modulator – การสร้างสัญญาณ RF แบบดิจิทัล

เครื่อง DRM+ Modulator จะรับ MDI stream และทำหน้าที่:

เข้ารหัสสัญญาณด้วย COFDM

กำหนด parameter เช่น robustness mode E, QAM constellation

จัดการ FAC/SDC/MSC

ส่งสัญญาณ RF ที่ความถี่สุดท้าย (final-frequency RF output)

ผลลัพธ์คือสัญญาณ RF แบบดิจิทัลที่พร้อมขยายกำลังไปสู่เสาอากาศ

สัญญาณ DRM+ ที่ได้เป็นสัญญาณความถี่แคบ (96 kHz) จึงสามารถต่อเข้ากับ power amplifier ได้โดยตรง

3. Power Amplifier – การขยายกำลังส่งสัญญาณ DRM+

สัญญาณ RF จาก Modulator จะถูกส่งไปยัง RF Power Amplifier เพื่อขยายให้ได้กำลังส่งที่ต้องการตามมาตรฐาน FM/VHF เช่น 30–500 W หรือกำลังสูงกว่านี้สำหรับสถานีระดับภูมิภาค

เนื่องจาก DRM+ เป็นสัญญาณแบบ non-constant envelope เครื่องขยายต้องมี linear amplification สูงเพื่อคงคุณภาพของ MER ไม่ให้ลดลง

4. ลักษณะสเปกตรัมของสัญญาณ DRM+ (DRM+ spectrum)

สเปกตรัมเอาต์พุตของระบบ DRM+ เมื่อทับซ้อนกับ DRM+ Spectrum Mask จะมีลักษณะตาม Figure 9.3.2b

Spectrum mask ทำหน้าที่ควบคุมให้:

พลังงานในย่านหลักอยู่ในขอบเขต 96 kHz

พลังงานนอกย่าน (OOB) ลดลงตาม slope ที่กำหนด

ไม่รบกวนบริการ FM และระบบวิทยุอื่นในย่าน VHF

รายละเอียดจะขยายความใน Section 9.4

ความสำคัญของ Basic DRM+ Setup ต่อการศึกษา E-Learning ผ่านวิทยุดิจิทัล

ระบบ DRM+ เป็นประโยชน์อย่างมากสำหรับระบบการศึกษาผ่านคลื่นวิทยุ โดยเฉพาะในเขตเมืองและกึ่งเมืองที่ต้องการคุณภาพเสียงสูงและปริมาณข้อมูลมาก:

เหมาะสำหรับ:

วิทยุโรงเรียนดิจิทัล (Digital School Radio)

ระบบเรียนรู้ทางไกลในเขตเมือง

บริการข่าวสารการศึกษาแบบดิจิทัล

การกระจายบทเรียนสำหรับ Smart Education

อ้างอิง (APA7)

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

การใช้งาน DRM+ แบบง่ายสุดคือ Single-Service Transmission โดยใช้เครื่องส่ง 1 ตัว ให้บริการเสียง + ข้อมูล 1 ชุด

9.3.2 โครงสร้างพื้นฐานของระบบ DRM+ (Basic DRM+ setup)

สำหรับระบบเครื่องส่งที่ออกแบบมาเพื่อ DRM+ เพียงอย่างเดียว (DRM+-only transmitter) สถาปัตยกรรมโดยรวมมีความเรียบง่ายมาก โดยองค์ประกอบสำคัญสามารถอธิบายได้ดังนี้

1. การรวมสัญญาณเสียงและข้อมูลดิจิทัล

สัญญาณเสียงของรายการ (audio programme) และข้อมูลดิจิทัลเพิ่มเติม เช่น

ข้อความ (DRM Text Messages)

Journaline

EPG (Electronic Program Guide)

Slideshow

ข้อมูลเรียนออนไลน์ เช่น ข่าวการเรียน ตารางสอน เอกสารเสริม

จะถูกนำมารวมกันที่ Content Server ซึ่งเป็นศูนย์ควบคุมบริการ (service generator) ของระบบ DRM

2. การส่งข้อมูลผ่าน MDI ไปยังตัวมอดูเลเตอร์

ข้อมูลทั้งหมดจาก Content Server จะถูกส่งไปยัง DRM+ Modulator ผ่าน MDI (Multiplex Distribution Interface) ซึ่งเป็นโปรโตคอลมาตรฐานของ DRM สำหรับส่ง:

Multiplex (MSC, FAC, SDC)

ค่าควบคุมระบบ

ข้อมูลบริการทั้งหมด

ซึ่ง MDI ช่วยลดการสูญเสียคุณภาพเสียงและข้อมูล ทำให้เหมาะต่อการใช้ในบริการด้านการศึกษา E-Learning ที่ต้องการความเที่ยงตรงของเนื้อหา

3. การมอดูเลตและสร้างสัญญาณ RF สำหรับ RM+

เมื่อ DRM+ Modulator ได้รับ MDI stream แล้ว ตัวมอดูเลเตอร์จะสร้าง:

Final-frequency modulated RF signal

ซึ่งเป็นสัญญาณ RF ที่ถูกมอดูเลตตามมาตรฐาน DRM+ เรียบร้อยแล้ว พร้อมนำไปขยายกำลังโดย Power Amplifier (PA)

ตัวสัญญาณ RF นี้ประกอบด้วยโครงสร้าง COFDM ที่มีความเสถียรสูงและทนต่อมัลติเพธ เหมาะสำหรับสภาพแวดล้อมเมืองและชนบท

4. การต่อสัญญาณออกอากาศผ่าน Power Amplifier

สัญญาณจากมอดูเลเตอร์จะถูกป้อนเข้าสู่ภาคขยายกำลัง (PA) ซึ่งโดยทั่วไปใช้:

Linear Class-A

หรือ Push-Pull Class-AB

เพื่อให้ความเป็นเชิงเส้นสูงและลดการบิดเบือนของสัญญาณ

จากนั้นสัญญาณ RF จะถูกส่งออกไปยังเสาอากาศเพื่อออกอากาศครอบคลุมพื้นที่บริการ

5. ลักษณะสเปกตรัมของ DRM+

สเปกตรัมเอาต์พุตของ DRM+ เมื่อแสดงร่วมกับ DRM+ Spectrum Mask จะมีลักษณะใกล้เคียงกับภาพใน Figure 9.3.2b:

สัญญาณหลักมีลักษณะคล้าย "สัญญาณคล้าย noise แบบจำกัดแบนด์วิดท์"

ขอบแบนด์ต้องอยู่ภายใน mask เพื่อป้องกันการรบกวนสถานีใกล้เคียง

Spectrum Mask นี้เป็นหัวใจสำคัญในการวางแผนสเปกตรัมสำหรับ:

การใช้ย่าน VHF Band II (87.5–108 MHz)

การใช้ DRM+ ร่วมกับ FM ในพื้นที่เดียวกัน

การออกอากาศเพื่อการศึกษาในเขตเมืองหรือโรงเรียนจำนวนมาก

รายละเอียดของ Spectrum Mask ดูเพิ่มเติมที่ Section 9.4

ความสำคัญของ Basic DRM+ Setup ต่องานวิจัยด้าน E-Learning ผ่านวิทยุดิจิทัล

สถาปัตยกรรม DRM+ แบบนี้มีความเหมาะสมอย่างยิ่งสำหรับระบบการเรียนออนไลน์ผ่านสัญญาณวิทยุ เพราะ:

✔ รองรับการส่งข้อมูลเสริมการสอน เช่น ไฟล์ข้อความ ตารางเรียน ข่าวสาร

✔ สามารถส่งเสียงคุณภาพสูงสำหรับการเรียนรู้แบบ Podcast/Audio Lecture

✔ ใช้อุปกรณ์น้อย ต้นทุนต่ำ ติดตั้งง่าย เหมาะกับโรงเรียนชนบท

✔ รองรับบริการสื่อสารการศึกษาหลายรูปแบบ เช่น Journaline Interactive Learning

✔ สามารถรวมการกระจายเสียงหลายสถานีเข้าศูนย์กลางผ่าน MDI

จึงสอดคล้องอย่างยิ่งกับบริบท E-Learning ผ่านระบบวิทยุดิจิทัล DRM ที่มุ่งเน้นการขยายโอกาสการเรียนรู้ในพื้นที่ห่างไกล

การอ้างอิงแบบ APA7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.3.3 การส่งพร้อมกับ FM (Simulcast Mode)

สามารถส่ง DRM+ และ FM พร้อมกันได้โดย:

ใช้สายอากาศร่วมกัน

ส่ง DRM+ ในความถี่ติดกัน หรือในช่องใกล้เคียง

ต้องบริหารพลังงานอย่างระมัดระวังเพื่อไม่ให้ DRM+ รบกวน FM เดิม

9.3.3 โหมด Simulcast ของ DRM+ (DRM+ ‘Simulcast Mode’)

ในบางสภาพการณ์ ระบบออกอากาศสามารถกำหนดให้ สัญญาณ DRM+ ทำงานร่วมกับระบบออกอากาศ FM อนาล็อกเดิม ได้ โดยเรียกว่า Simulcast Mode ซึ่งหมายถึงการออกอากาศทั้งสัญญาณ FM และ DRM+ บนระบบเครื่องส่งเดียวกันหรือโครงสร้างติดตั้งร่วมกัน (mixed setup)

1. การจัดวางสเปกตรัมของสัญญาณในโหมด Simulcast

เมื่อ DRM+ ถูกเพิ่มเข้าไปในสถานีออกอากาศ FM เดิม จำเป็นต้องกำหนดสองตัวแปรหลัก คือ:

(1) Frequency Offset – การเยื้องความถี่ของสัญญาณ DRM+

สัญญาณ DRM+ จะถูกปรับให้อยู่ในแบนด์วิดท์ที่เหมาะสม เพื่อไม่ให้รบกวนสัญญาณ FM ที่ออกอากาศอยู่เดิม โดยจะอยู่ในบริเวณที่กำหนดตามข้อกำหนดสเปกตรัม DRM+

(2) Relative Amplitude – อัตราส่วนกำลังเปรียบเทียบของ DRM+ ต่อ FM

กำลังส่ง DRM+ ต้องกำหนดให้สัมพันธ์กับสัญญาณ FM เพื่อให้เกิดความสมดุลของสเปกตรัมและความเข้ากันได้ในการรับฟัง

ภาพรวมการจัดเรียงสเปกตรัมและตัวแปรดังกล่าวแสดงไว้ในรูป Figure 9.3.3 ของคู่มือ DRM

2. สถาปัตยกรรมทั่วไปของการออกอากาศแบบ Simulcast (FM + DRM+)

วิธีการที่พบบ่อยที่สุดในการนำระบบนี้ขึ้นออกอากาศ คือ การรวมสัญญาณขยายกำลังออกจาก Power Amplifier ของทั้งสองระบบ (FM และ DRM+) เข้าด้วยกันผ่านระบบ High-Level Combining ซึ่งอาจอยู่ในรูปแบบต่าง ๆ เช่น:

Hybrid Combiner

Directional Coupler

Filters & Masking Networks

Cavity Resonators

ระบบ High-Level Combining มีข้อดีคือ

ไม่ต้องเปลี่ยนเครื่องส่ง FM เดิม

สามารถเพิ่ม DRM+ โดยลงทุนต่ำ

ควบคุมการรบกวนสเปกตรัมและการจัดการแบนด์วิดท์อย่างเป็นระบบ

โครงสร้างนี้เหมาะอย่างยิ่งสำหรับประเทศที่ต้องการ เริ่มใช้งาน DRM+ ควบคู่กับ FM เพื่อทดสอบหรือเริ่มต้นการเปลี่ยนผ่านสู่การออกอากาศดิจิทัล

ความสำคัญของ Simulcast Mode ต่อการศึกษาและ E-Learning ผ่าน DRM+

การใช้โหมด Simulcast มีประโยชน์อย่างมากในงานวิจัยด้านสื่อการศึกษาทางไกล เพราะ:

✔ ช่วยให้สามารถให้บริการ DRM+ โดยไม่ต้องหยุด FM เดิม

เหมาะสำหรับสถานีวิทยุเพื่อการศึกษาในมหาวิทยาลัย หรือสถานีโรงเรียน

✔ FM ให้เสียงสำหรับผู้ฟังทั่วไป ขณะที่ DRM+ ส่งข้อมูลเสริมเพื่อการเรียน

เช่น

เนื้อหา Journaline

ข้อความเรียนรู้

Multimedia learning objects

แบบฝึกหัดบน broadcast data

✔ ต้นทุนต่ำในการเริ่มต้นระบบ Digital Radio School

โรงเรียนชนบทสามารถใช้โครงสร้าง FM เดิมในการทดลอง DRM+ ได้ทันที

✔ รองรับการเปลี่ยนผ่านสู่ระบบ E-Learning ที่ใช้ DRM แบบค่อยเป็นค่อยไป

จึงเป็นโหมดที่เหมาะสำหรับการประยุกต์ใช้ DRM+ ในบริบท Education Broadcasting และ E-Learning ผ่านระบบ Broadcast Digital Radio อย่างยิ่ง

การอ้างอิงแบบ APA7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.3.3.1 การรวมสัญญาณด้วย Directional Coupler (Directional Coupler Combining)

การรวมสัญญาณแบบ Directional Coupler เป็นหนึ่งในเทคนิคหลักสำหรับการนำสัญญาณ DRM+ และ FM มาออกอากาศร่วมกันในโหมด Simulcast โดยจะทำการรวมสัญญาณหลังจากผ่าน Power Amplifier ของแต่ละระบบแล้ว ผ่านอุปกรณ์ Hybrid Coupler ดังแสดงในภาพประกอบ Figure 9.3.3.1 ของคู่มือ DRM

1. หลักการทำงานของ Directional Coupler Combining

อุปกรณ์ Hybrid / Directional Coupler จะผสมสัญญาณจากเครื่องส่ง FM และ DRM+ เข้าด้วยกันในระดับกำลังสูง (High-Power Combining) โดยมีหน้าที่ลดผลกระทบซึ่งกันและกันของสัญญาณ และควบคุมแบนด์วิดท์ให้เป็นไปตามข้อกำหนดสากล

2. การเลือกค่าการคัปปลิง (Coupling Factor)

ค่าการคัปปลิงของ coupler ถูกกำหนดให้เกิด ความสมดุลระหว่างสองปัจจัยสำคัญ ได้แก่:

✔ (1) การสูญเสียกำลังในช่อง FM (FM Power Loss)

ยิ่ง coupling factor สูง → การสูญเสียกำลังในเครื่องส่ง FM จะมากขึ้น

✔ (2) ขนาดและกำลังที่ต้องใช้ของเครื่องส่ง DRM+ (DRM+ PA Power Rating)

ยิ่ง coupling factor ต่ำ → เครื่องส่ง DRM+ ต้องใช้กำลังสูงขึ้น

โดยปกติ coupling factor ที่เลือกใช้จะอยู่ในช่วง 6 ถึง 10 dB (ตามข้อมูลใน Table 9.3.3.1)

3. ข้อพิจารณาด้านการสูญเสียกำลัง

การสูญเสียพลังงานบางส่วนเกิดขึ้นใน dummy load ซึ่งเป็นส่วนจำเป็นของ Hybrid Coupler ทำหน้าที่ดูดซับพลังงานส่วนเกินที่ไม่ต้องการเพื่อลดสัญญาณสะท้อนกลับ และควบคุมการรวมสัญญาณให้มีเสถียรภาพ

ถึงแม้จะมีการสูญเสียพลังงาน แต่ข้อดีสำคัญคือ:

⭐ ระบบสัญญาณ FM (Analog) และ DRM+ (Digital) ยังคงแยกอิสระต่อกันอย่างสมบูรณ์

– ง่ายต่อการซ่อมบำรุง– ลดผลกระทบการรบกวนซึ่งกันและกัน– รองรับการทำงานพร้อมกัน (Simulcast) อย่างมีประสิทธิภาพ

ความสำคัญของ Directional Coupler สำหรับการประยุกต์ในงานสื่อการศึกษา (Educational Broadcasting)

เทคนิคนี้มีคุณค่าอย่างยิ่งสำหรับงานวิจัยด้าน การจัดการเรียนการสอนออนไลน์ E-Learning ผ่าน DRM+ เนื่องจาก:

✔ ช่วยให้สามารถเพิ่มบริการ DRM+ ได้โดยไม่กระทบระบบ FM เดิม

เหมาะกับสถานีการศึกษา เช่น มหาวิทยาลัย หรือโรงเรียนในพื้นที่ชนบท

✔ DRM+ สามารถส่งข้อมูลการเรียนรู้ เช่น

เนื้อหา Journaline

ข้อความประกอบบทเรียน

Multimedia lesson objects

ตารางเรียน EPG

✔ เปิดทางสู่การทดลอง Digital Radio School โดยใช้โครงสร้างพื้นฐานเดิม

การอ้างอิงแบบ APA7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.3.3.2 โหมดการรวมสัญญาณ “In Air” โดยใช้อากาศเป็นตัวรวม (In Air Combined Mode) ด้วยเสาอากาศแยกกัน

วิธีการรวมสัญญาณแบบ “In Air Combined Mode” เป็นอีกหนึ่งแนวทางในการนำสัญญาณ DRM+ และ FM ออกอากาศร่วมกันในรูปแบบ Simulcast โดย ไม่ต้องรวมสัญญาณที่ระดับกำลังสูง (High-Power Combining) แต่ใช้การแพร่กระจายทางอากาศเป็นตัวทำให้สัญญาณรวมกันแทน ซึ่งสามารถดำเนินการได้โดยใช้:

เสาอากาศหนึ่งต้นสำหรับสัญญาณ DRM+

เสาอากาศอีกต้นหนึ่งสำหรับสัญญาณ FM

1. เงื่อนไขสำคัญของการใช้งานเสาอากาศสองต้น

เพื่อให้สัญญาณ DRM+ และ FM มีพฤติกรรมด้านสนามคลื่นคล้ายกันและไม่เกิดความคลาดเคลื่อนของระดับสัญญาณในพื้นที่รับฟัง ควรปฏิบัติดังนี้:

✔ ติดตั้งเสาอากาศทั้งสองต้นบนเสา (mast) เดียวกัน

เพื่อรักษาความสัมพันธ์ด้านเฟสและความแรงของสนามให้ใกล้เคียงที่สุด

✔ ลักษณะคลื่นแพร่ (radiation pattern) ของทั้งสองเสาอากาศควรใกล้เคียงกัน

เพื่อลดความแตกต่างของสัญญาณที่ผู้รับจะได้รับ

2. ข้อดีด้านพลังงาน (Energy Efficiency)

จากมุมมองด้านพลังงาน การแยกเสาอากาศระหว่าง DRM+ และ FM เป็นวิธีที่ มีประสิทธิภาพที่สุด ในการทำงานแบบ Simulcast เนื่องจาก:

ไม่มีการสูญเสียกำลังในระบบ combining เช่น dummy load หรือ hybrid coupler

เครื่องส่งแต่ละระบบสามารถทำงานอย่างเต็มประสิทธิภาพ

ลดต้นทุนการสูญเสียพลังงานในระบบรวมสัญญาณ (อิงตาม Table 9.3.3.1 ของเอกสาร DRM)

3. ข้อจำกัดในสภาวะ Multipath

การใช้งานในรูปแบบนี้มีข้อจำกัดสำคัญคือ:

❗ ไม่สามารถรับประกันได้ว่าอัตราส่วนกำลังระหว่างสัญญาณ FM (อนาล็อก) และ DRM+ (ดิจิทัล) จะคงที่เสมอ

โดยเฉพาะในสภาวะ multipath เช่น การสะท้อนจากอาคารหรือภูเขา ซึ่งอาจทำให้:

สัญญาณบางทิศทางถูกเสริม (constructive interference)

สัญญาณบางทิศทางอ่อนลง (destructive interference)

ระดับสัญญาณดิจิทัลและอนาล็อกมีความสัมพันธ์ไม่คงที่

4. ทางเลือกที่ “หรูหราและมีประสิทธิภาพ” มากขึ้น: Mixed / Slant / Circular Polarisation Antenna

เอกสาร DRM แนะนำทางออกที่มีประสิทธิภาพสูงเพื่อแก้ปัญหา multipath คือ:

⭐ ใช้เสาอากาศแบบโพลาริชันผสม (mixed), แบบเอียง (slant), หรือแบบวงกลม (circular polarisation)

ร่วมกับ

⭐ การป้อนสัญญาณแยกอิสระสำหรับองค์ประกอบแนวนอน (H-pol) และแนวตั้ง (V-pol)

หรือเรียกว่า Split-Feed Antenna (ดังภาพ Figure 9.3.2.2b)

ข้อดี:

ให้คุณสมบัติแพร่สัญญาณที่เสถียรขึ้น

ลดความผันผวนของอัตราส่วนกำลัง FM/DRM+

เหมาะกับสภาพพื้นที่ที่มี multipath หนาแน่น เช่น ในเมือง

อย่างไรก็ตาม แม้จะใช้เสาอากาศชนิดพิเศษนี้ ก็ ไม่สามารถรับประกันความคงที่ของระดับสัญญาณได้ 100% ในสภาวะ multipath

ความสำคัญสำหรับงานวิจัยด้าน E-Learning ผ่านระบบ DRM+

การใช้เสาอากาศแยกสำหรับ DRM+ และ FM สำคัญต่อการออกแบบ “Digital Radio for Education” เช่น:

ใช้ FM ส่งสัญญาณเสียงนักเรียน–ครู

ใช้ DRM+ ส่ง สื่อการเรียนรู้, Journaline, แบบทดสอบ, EPG, หรือเนื้อหาหลายภาษา

การเข้าใจข้อจำกัดของ multipath มีความสำคัญต่อการวางแผนเครือข่ายในพื้นที่ชนบทและภูเขา ซึ่งเป็นกรณีศึกษาที่สอดคล้องกับงานวิจัยของคุณอย่างมาก

การอ้างอิงแบบ APA7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.3.4 การส่งแบบรวมสัญญาณ (Combined Mode)

สามารถรวม DRM+ กับ FM โดย:

ใช้ระบบผสมสัญญาณ

ปรับระดับพลังงานให้เหมาะสม

ใช้สายอากาศเดียวกัน

9.3.4 การตั้งค่าระบบ DRM+ Combined Mode (การรวมสัญญาณในระดับสัญญาณ – Signal Level Combining)

นอกเหนือจากวิธีการรวมสัญญาณแบบกำลังสูง (High-Power Combining) และแบบ In-Air Combining แล้ว ยังมีอีกหนึ่งวิธีที่มีประสิทธิภาพและใช้กันมากในระบบกระจายเสียงดิจิทัล คือ การรวมสัญญาณ DRM+ และ FM ในระดับสัญญาณก่อนเข้าสู่ Power Amplifier (PA)

วิธีนี้ให้ความยืดหยุ่นสูงและลดการสูญเสียพลังงานเมื่อเทียบกับการรวมสัญญาณแบบไฮบริด (Hybrid Coupler) ที่ระดับกำลังสูง

🔧 หลักการทำงานของ Signal-Level Combining

ในการตั้งค่าแบบ Combined Mode วิธีนี้จะ:

✔ รวมสัญญาณ DRM+ และ FM ก่อนเข้าขยายกำลัง (PA)

การรวมเกิดขึ้นที่ระดับสัญญาณต่ำ (low-level RF combining)

✔ ใช้ Hybrid Coupler ระดับสัญญาณต่ำ

แทบไม่มีพลังงานสูญเสียใน dummy load

ลดความร้อนและเพิ่มประสิทธิภาพของระบบโดยรวม

✔ ส่งสัญญาณรวมเข้า PA เดียวกัน

ซึ่งจะต้อง:

⚠ PA ต้องได้รับการออกแบบหรือปรับแก้ให้รองรับสัญญาณสองรูปแบบพร้อมกัน

เพราะ DRM+ เป็นสัญญาณ multi-carrier OFDM ในขณะที่ FM เป็นสัญญาณ wideband FM (WBFM)

หาก PA ไม่เชิงเส้นเพียงพอ จะเกิด:

Intermodulation products

Cross-modulation

การบิดเบือนสัญญาณ (distortion)

การไม่ผ่านมาตรฐาน Spectrum Mask ของ DRM+

📡 ลักษณะเฉพาะของระบบ Combined Mode แบบ Signal Level

📘 บริบทสำหรับงานวิจัยด้าน E-Learning ด้วย DRM+

ในระบบ E-Learning ผ่าน DRM+, การใช้ Signal-Level Combining มีประโยชน์ เช่น

ใช้ FM สำหรับเสียงครู/การสอนแบบสด

ใช้ DRM+ สำหรับเนื้อหาดิจิทัล เช่น Journaline, EPG, แบบทดสอบ, สื่อการเรียน

ข้อดีคือ:

ใช้โครงสร้างพื้นฐานเดิมร่วมกับระบบดิจิทัลได้

ลดต้นทุนอุปกรณ์

เพิ่มประสิทธิภาพการกระจายสื่อการเรียนโดยไม่ต้องเพิ่มเครื่องส่งใหม่

ผลคือ ทำให้การเปลี่ยนผ่านสู่การเรียนรู้ด้วยวิทยุดิจิทัลสำหรับโรงเรียนในชนบทเป็นไปได้จริง

📄 คำแปลแบบวิชาการ (พร้อมใช้ในงานวิจัย)

9.3.4 การตั้งค่าระบบ DRM+ Combined Mode (Signal Level Combining)ยังสามารถรวมสัญญาณ FM และ DRM+ ก่อนเข้าสู่เครื่องขยายกำลังหลัก (Power Amplifier – PA) ได้อีกด้วย ในโหมดนี้จำเป็นต้องปรับปรุงหรือออกแบบ PA ให้สามารถรองรับสัญญาณทั้งสองรูปแบบโดยไม่ก่อให้เกิดสัญญาณอินเตอร์มอดูเลชัน (intermodulation products) ในระดับที่สูงเกินไป

ภายใต้สถาปัตยกรรมนี้ สัญญาณ DRM+ และ FM จะถูกนำมารวมกันที่ ระดับสัญญาณต่ำก่อนการขยายกำลัง การเชื่อมต่อผ่าน Hybrid Coupler ในระดับสัญญาณต่ำทำให้พลังงานที่สูญเสียบนตัวต้านทานโหลด (dummy load) มีน้อยมากจนถือว่าน้อยนิดไม่ส่งผลต่อประสิทธิภาพโดยรวมของระบบ เมื่อผ่านการรวมแล้ว สัญญาณที่ได้จะถูกส่งเข้าสู่ PA เพื่อขยายเป็นกำลังส่งระดับออกอากาศที่ต้องการ

📚 การอ้างอิงแบบ APA7

Digital Radio Mondiale (DRM) Consortium. (2020). DRM handbook: DRM introduction and implementation guide (Version 5.1). DRM Consortium.

9.4 มาสก์สเปกตรัมและระดับการป้องกันสำหรับ DRM+ (Spectrum Masks & Protection)

9.4.1 VHF Band I และ II

DRM+ ต้องปฏิบัติตามข้อกำหนดด้าน Spectral Mask เพื่อควบคุมพลังงานรบกวนที่อาจกระทบต่อบริการ FM ข้างเคียง

⭐ 9.4.1 แถบความถี่ VHF Bands I และ II (VHF Band I & II)

สำหรับการออกอากาศสัญญาณ DRM+ ในย่านความถี่ VHF ที่ใช้งานอยู่ร่วมกับบริการกระจายเสียงรูปแบบอื่น โดยเฉพาะบริการ FM อนาล็อก จำเป็นต้องกำหนดระดับการป้องกันสัญญาณรบกวน (Protection Levels) และรูปแบบข้อกำหนดสเปกตรัม (Spectrum Mask) เพื่อให้มั่นใจว่า:

สัญญาณ DRM+ ไม่ส่งผลรบกวนสัญญาณบริการอื่น

ผู้ประกอบการสามารถเพิ่มพื้นที่ครอบคลุมได้มากที่สุด

การอยู่ร่วมระหว่างระบบดิจิทัล (DRM+) และระบบอนาล็อก (FM) เกิดขึ้นอย่างมีประสิทธิภาพ

รูปแบบ Spectrum Mask และระดับการป้องกันดังกล่าวถูกระบุไว้ใน Figures 9.4.1a และ 9.4.1b ของคู่มือ DRM

🎧 อธิบายเส้นกราฟสำคัญใน Spectrum Protection Curves

เพื่อให้การออกอากาศ DRM+ อยู่ร่วมกับ FM ได้อย่างเหมาะสม จะมี 3 เส้นกราฟหลักดังนี้:

1) เส้นสีดำ (Black Curve)

แสดง อัตราส่วนกำลังสูงสุดของสัญญาณ DRM+ ที่จะยังไม่ก่อให้เกิดผลกระทบต่อสัญญาณ FM อนาล็อกเกินกว่าที่เกณฑ์การป้องกันแนะนำไว้

➡ ความหมายเชิงวิศวกรรม

เป็นเพดานสูงสุดที่ DRM+ สามารถส่งได้

หากส่งสูงกว่านี้จะรบกวนผู้ฟัง FM บนความถี่ใกล้เคียง

ใช้กำหนดกำลังส่ง DRM+ ในสถานการณ์ Simulcast หรือ Combined Mode

2) เส้นสีน้ำเงิน (Blue Curve)

แสดง อัตราส่วนกำลังต่ำสุดที่ DRM+ (16-QAM) ต้องมีเพื่อให้สามารถทำงานได้แม้มีสัญญาณรบกวนจาก FM

DRM+ แบบ 16 QAM ต้องการ SNR สูงกว่า 4 QAM

ใช้กำลังส่งมากกว่า เพื่อคงคุณภาพบริการ

➡ ความหมายต่อการใช้งาน E-Learning

ใช้เมื่อส่งข้อมูล Multimedia, EPG, Slideshow หรือ Journaline ที่ต้องการอัตราข้อมูลสูง

เหมาะกับพื้นที่ที่สภาพคลื่นมีเสถียรภาพสูง เช่น เมืองหรือภูมิประเทศโล่ง

3) เส้นสีแดง (Red Curve)

เป็นระดับกำลังต่ำสุดสำหรับ DRM+ แบบ 4-QAMในสภาวะที่มีสัญญาณ FM เป็นตัวรบกวนเช่นกัน

4 QAM มีความทนทานต่อสัญญาณรบกวนมากกว่า

ใช้กำลังส่งน้อยกว่า

ลดความเสี่ยงรบกวนกับ FM

➡ ความหมายต่อการศึกษาในชนบท

เหมาะกับการออกอากาศเนื้อหา E-Learning ที่ต้องการความเสถียรสูง

ใช้กับ Journaline, Text Services

9.4.2 VHF Band III

คล้ายกันกับ Band I/II แต่ต้องพิจารณาความทับซ้อนกับบริการ DAB และ DVB

⭐ 9.4.2 แถบความถี่ VHF Band III (VHF Band III)

สำหรับการออกอากาศระบบ DRM (Digital Radio Mondiale) ในย่านความถี่ VHF Band III ได้มีการกำหนดข้อจำกัดของกำลังสัญญาณนอกย่านใช้งาน (Out-of-Band: OOB) เพื่อป้องกันการรบกวนสเปกตรัมกับระบบอื่น โดยเฉพาะระบบ DAB/DAB+ ซึ่งใช้ในย่านความถี่เดียวกันอย่างแพร่หลาย

มาตรฐานดังกล่าวกำหนดไว้ในรูปของ:

กราฟ Spectrum Mask (Figure 9.4.2)

ค่าจุดอ้างอิงของ Mask (vertices) ใน Table 9.4.2

ทั้งหมดพิจารณาภายใต้ Resolution Bandwidth (RBW) = 4 kHz

🔍 สาระสำคัญทางเทคนิค

✔ Spectrum Mask สำหรับ DRM และ DAB ใน Band III

เพื่อให้ระบบ DRM สามารถทำงานร่วมกับระบบอื่นในย่านความถี่เดียวกัน จำเป็นต้องกำหนดเส้นขอบเขตของพลังงานสัญญาณที่ไม่ควรเกินนอกแถบความถี่ใช้งาน (OOB Emission Limits)

ในกรณีของ DRM:

ระดับจำกัดของกำลังสัญญาณนอกย่านถูกกำหนดไว้ที่−14 dBr (decibels relative to carrier)สำหรับ RBW = 4 kHz

ค่า −14 dBr นี้สอดคล้องกับเกณฑ์ขั้นต่ำของสเปกตรัมมาสก์สำหรับการส่งใน Band III

การกำหนดนี้ทำให้สัญญาณ DRM สามารถอยู่ร่วมกับระบบ DAB/DAB+ ได้โดยไม่ก่อให้เกิดสัญญาณรบกวนที่ไม่พึงประสงค์

📡 ความสำคัญสำหรับการออกอากาศ DRM เพื่อการศึกษา (E-Learning)

การใช้ DRM เพื่อการเรียนรู้ทางไกลในชนบท เช่นการส่ง:

บทเรียนเสียง (Audio Lessons)

Journaline (ข้อมูลตัวอักษรหลายภาษา)

EPG (Electronic Program Guide)

Slideshow (ภาพประกอบเนื้อหา)

จำเป็นต้องรักษาการปล่อยสัญญาณให้อยู่ภายใน Spectrum Mask อย่างเคร่งครัดเพื่อ:

หลีกเลี่ยงผลกระทบต่อบริการ DAB/DAB+ซึ่งอาจใช้งานบนความถี่ใกล้เคียง

คงคุณภาพสัญญาณและการรับของผู้เรียนการปล่อยพลังงานรบกวนเกินกำหนดทำให้ MER ลดลง เกิดการอ่านข้อมูลผิดพลาด

สามารถใช้โครงสร้างเครือข่ายร่วมกันเช่นการแบ่งเสาส่ง หรือใช้สถานีเดิมร่วมกับหน่วยงานกระจายเสียง

📘 ตาราง 9.4.2: ข้อกำหนด Spectrum Mask สำหรับ DAB และ DRM ใน VHF Band III

(หมายเหตุ: ตารางนี้มาจากมาตรฐาน DRM/DAB ซึ่งในงานวิจัยต้องแนบตามต้นฉบับ)

ตารางแสดง:

จุดอ้างอิงของสเปกตรัมมาสก์ (Mask vertices)

ค่า OOB ที่อนุญาตในแต่ละ offset จากแกนความถี่

เปรียบเทียบระหว่าง DRM และ DAB

สำหรับความกว้าง RBW = 4 kHz

ตัวเลขเหล่านี้เป็นข้อกำหนดขั้นต่ำสำหรับผู้ผลิตอุปกรณ์ส่งสัญญาณและผู้ประกอบการสถานี

📚 อ้างอิงแบบ APA 7

Digital Radio Mondiale Consortium. (2014). DRM introduction and implementation guide (Version 5.1). ETSI. https://www.drm.org

9.5 การตรวจสอบเครื่องส่ง (Transmitter Monitoring)

การตรวจสอบคุณภาพสัญญาณมีความสำคัญต่อ:

การควบคุมคุณภาพบริการ

การปฏิบัติตามข้อกำหนดกฎหมาย

การแก้ไขปัญหาทางเทคนิค

⭐ 9.5 การมอนิเตอร์สถานีส่ง (Transmitter Monitoring)

การตรวจสอบและเฝ้าดูคุณภาพสัญญาณของระบบ DRM (Digital Radio Mondiale) ต้องใช้แนวทางที่แตกต่างไปจากระบบกระจายเสียงอนาล็อกแบบดั้งเดิม เนื่องจากสัญญาณ DRM เป็นสัญญาณดิจิทัลแบบ OFDM และมีลักษณะคล้ายสัญญาณสุ่มทางสถิติ ซึ่งทำให้ไม่สามารถประเมินคุณภาพได้จากเครื่องมืออนาล็อกทั่วไป

🔍 ความแตกต่างสำคัญจากระบบอนาล็อก

การดู รูปคลื่น RF (RF envelope) บนเครื่องออสซิลโลสโคปให้ข้อมูลที่มีประโยชน์น้อยมาก เพราะสัญญาณ DRM มีลักษณะสุ่มเหมือน "noise-like"

สเปกตรัมของสัญญาณ DRM สำหรับทดสอบ (PRBS: pseudo-random binary sequence) มีลักษณะ เหมือนกับสเปกตรัมของสัญญาณ DRM ที่บรรทุกเนื้อหาเสียงและข้อมูลจริง→ ทำให้ไม่สามารถแยกแยะปัญหาการมอดูเลตด้วยการตรวจสเปกตรัมเพียงอย่างเดียว

เครื่องรับแบบอนาล็อก (AM/FM demodulators) ไม่สามารถใช้ตรวจสอบคุณภาพสัญญาณ DRM ได้อีกต่อไป

✔ แนวทางมอนิเตอร์ที่เหมาะสมสำหรับ DRM

1) ใช้ ซอฟต์แวร์รีซีฟเวอร์ (Software Receiver) – โซลูชันที่ง่ายและทันทีได้ผล

ผู้ปฏิบัติงานสามารถใช้รีซีฟเวอร์อนาล็อกเป็น front-end และต่อสัญญาณ IF ประมาณ 12 kHz เข้า PC ซึ่งรันซอฟต์แวร์ถอดรหัส DRM

ข้อดีของวิธีนี้:

ตรวจคุณภาพสัญญาณ DRM ได้อย่างครบถ้วน

ตรวจสอบเสียงบริการ (programme checking) ได้ทันที

เหมาะสำหรับการติดตั้งในสถานีส่ง หรือใช้เป็นเครื่องมือพกพาของช่างเทคนิค

ใช้เพียง เครื่องคอมพิวเตอร์โน้ตบุ๊ก + ซอฟต์แวร์ decoder เช่น DREAM หรือ receiver monitoring tools จากผู้ผลิต exciter

ผู้ผลิตอุปกรณ์บางรายยังผลิตรีซีฟเวอร์ front-end ที่ระบุไว้เฉพาะสำหรับ DRM พร้อม 12 kHz IF output

2) ใช้ระบบมอนิเตอร์ในตัว DRM Exciter

DRM exciters บางรุ่นมี test receiver ฝังในตัวอุปกรณ์ ซึ่งสามารถ:

ตรวจสอบ MER (Modulation Error Ratio)

ตรวจสอบ SNR

เฝ้าระวังค่ากำลังส่ง, out-of-band emissions

ตรวจสอบความถูกต้องของ FAC/SDC/MSC

วิธีนี้ช่วยให้การตรวจสอบคุณภาพการส่งสัญญาณเป็นไปโดยอัตโนมัติและมีความแม่นยำสูง โดยเฉพาะในโครงข่าย Single Frequency Network (SFN)

🎧 ความสำคัญสำหรับงานวิจัยด้าน DRM-E-Learning

ในงานวิจัยที่ใช้ DRM เพื่อจัดการเรียนการสอน เช่น:

การส่งเนื้อหาเสียง (Audio Lessons)

Journaline (ข้อความหลายภาษา)

Slideshow เนื้อหาประกอบภาพ

ระบบ EPG สำหรับตารางเรียน

การมอนิเตอร์สัญญาณเป็นสิ่งสำคัญเพื่อ:

รับรองคุณภาพเนื้อหาสำหรับผู้เรียนในพื้นที่ห่างไกล

ป้องกันการหยุดชะงักของข้อมูลการเรียนรู้

ตรวจสอบบริการดิจิทัล เช่น Journaline และข้อความประกาศ (PAD)

เพิ่มความเสถียรของสถานีส่งสำหรับเครือข่ายการศึกษาระดับชาติ

ดังนั้นสถานี DRM เพื่อการศึกษา จำเป็นต้องมีระบบ monitoring ที่รองรับลักษณะดิจิทัลเฉพาะของ DRM เท่านั้น

📚 อ้างอิงแบบ APA 7

Digital Radio Mondiale Consortium. (2014). DRM introduction and implementation guide (Version 5.1). ETSI. https://www.drm.org

9.5.1 ตัวชี้วัด MER (Modulation Error Ratio)

MER เป็นตัวชี้วัดประสิทธิภาพของการมอดูเลต ถ้า MER ต่ำ แปลว่าคุณภาพสัญญาณไม่ดี อาจทำให้ผู้ฟังรับสัญญาณไม่ได้

⭐ 9.5.1 การบ่งชี้สมรรถนะสถานีส่งด้วย MER (Modulation Error Ratio)

นอกเหนือจากการตรวจสอบว่าเครื่องส่งสัญญาณ DRM ปฏิบัติตามข้อกำหนดของ out-of-band (OOB) spectrum mask แล้ว ตัวชี้วัดที่สำคัญอีกประการหนึ่งในการประเมินคุณภาพการมอดูเลตสัญญาณของเครื่องส่งคือ ค่า MER – Modulation Error Ratio ซึ่งใช้กันอย่างแพร่หลายในการวัดประสิทธิภาพของระบบ OFDM รวมถึง DRM

เครื่องส่ง DRM ที่ได้มาตรฐานต้อง ผ่านทั้งค่าข้อกำหนด MER และผ่านสเปกตรัมมาสก์พร้อมกัน

📡 ลักษณะของสัญญาณ DRM และที่มาของ Error Vector

สัญญาณ DRM ประกอบด้วย กลุ่มของ subcarriers จำนวนมากที่อยู่ห่างกันเท่า ๆ กันแต่ละ subcarrier ถูกมอดูเลตทั้ง แอมพลิจูด และ เฟส จึงสามารถแสดงผลในรูปของเวกเตอร์บนผังเชิงซ้อน (I/Q vector)

ปัจจัยที่ทำให้เกิด “error vector” ได้แก่:

ความผิดเพี้ยน (distortion) ในกระบวนการมอดูเลต

phase noise ของวงจรสังเคราะห์ความถี่ (RF synthesizer)

การตอบสนองไม่สมบูรณ์ของ path สัญญาณทั้งส่วน amplitude และ phase ภายในเครื่องส่ง

ความผิดเพี้ยนที่เกิดขึ้นในช่องสัญญาณ RF และเครื่องรับ

ข้อผิดพลาดเหล่านี้ทำให้เวกเตอร์ที่ส่งออกเบี่ยงเบนจาก "ตำแหน่งที่ควรจะเป็น" บนผังจุดกลุ่ม (constellation)

📈 ความหมายของ MER

MER คืออัตราส่วนระหว่าง:

พลังงานของเวกเตอร์ที่ต้องการ (ideal vector)เทียบกับ

พลังงานของเวกเตอร์ความผิดพลาด (error vector)

วัดเป็นค่า เดซิเบล (dB) และเป็นค่าเฉลี่ยของ carriers จำนวนมาก

➡ ค่า MER สูง → เวกเตอร์ผิดพลาดมีขนาดเล็ก → การถอดรหัสในเครื่องรับทำได้ง่ายและความน่าเชื่อถือของข้อมูลสูง➡ ค่า MER ต่ำ → สัญญาณผิดเพี้ยน อาจเกิดการถอดรหัสผิดพลาด

สำหรับระบบ DRM ที่เป็นไปตามมาตรฐาน:

✅ ค่าที่แนะนำ:

MER ≥ 30 dB

ถือว่าเป็นระดับที่สัญญาณมีความถูกต้องดีพอสำหรับการรับฟังและถอดรหัสข้อมูล

🔥 ความสัมพันธ์ระหว่าง MER, กำลังส่ง และ Crest Factor

ดังที่กล่าวก่อนหน้านี้ กำลัง DRM เฉลี่ยที่สามารถออกจากเครื่องส่ง AM จะต่ำกว่ากำลังที่ระบุสำหรับสัญญาณ AM ปกติ เนื่องจากสัญญาณ DRM มีค่า peak-to-mean ratio สูงกว่า AM ประมาณ 4 dB

ปัญหา:

ผู้ประกอบการอาจต้องการเพิ่มกำลังส่ง DRM โดยการ ลด crest factor ผ่านกระบวนการ “clipping” เพื่อตัดยอดพีคของสัญญาณ

ผลลัพธ์:

✔ ได้กำลังส่งเฉลี่ยเพิ่มขึ้น

✘ แต่ค่า MER จะลดลง (คุณภาพการมอดูเลตแย่ลง)

ภาพใน Figure 9.5.1b (จากเอกสารต้นฉบับ) แสดงความสัมพันธ์ระหว่าง:

กำลังส่ง (Transmitter Output Power)

ค่า MER

Crest Factor ของสัญญาณ DRM

สรุปคือ การเพิ่มกำลังส่งโดย clipping มีข้อแลกเปลี่ยน (trade-off) ที่ต้องคำนึงอย่างระมัดระวัง เพราะอาจทำให้สัญญาณไม่ได้มาตรฐานและคุณภาพการรับลดลง

🎓 ความเชื่อมโยงกับงานวิจัย DRM-E-Learning

ในงานวิจัยที่ DRM ถูกใช้เป็น โครงสร้างพื้นฐานในการเผยแพร่บทเรียนดิจิทัล เช่น:

การส่งเสียงบรรยาย

Journaline สำหรับข้อความการเรียนรู้

Slideshow สื่อการสอน

EPG สำหรับตารางการเรียน

ค่า MER เป็นตัวชี้วัดที่สำคัญมาก เนื่องจาก:

กำหนดความเที่ยงตรงของข้อมูลดิจิทัลที่ผู้เรียนจะได้รับ

มีผลต่อคุณภาพเสียงและความสมบูรณ์ของข้อมูลประกอบการเรียน

ค่า MER ต่ำอาจทำให้ผู้เรียนในพื้นที่ห่างไกลรับเนื้อหาไม่ต่อเนื่อง

เป็นตัวแปรสำคัญในงานวางแผนเครือข่าย DRM สำหรับการศึกษาในระดับประเทศ

ดังนั้น MER ถือเป็นตัวแปรด้านวิศวกรรมที่ต้องกล่าวถึงในงานวิจัยเกี่ยวกับการใช้ DRM เพื่อการเรียนรู้ทางไกล

📚 อ้างอิง APA 7

Digital Radio Mondiale Consortium. (2014). DRM introduction and implementation guide (Version 5.1). ETSI. https://www.drm.org

9.6 อุปกรณ์ทดสอบ (Test Equipment)

การติดตั้งระบบ DRM ต้องใช้อุปกรณ์วัดและทดสอบที่สามารถ:

วัด MER

ตรวจสอบ Spectral Mask

ตรวจสอบระดับพลังงาน

วิเคราะห์ข้อผิดพลาด

⭐ 9.6 อุปกรณ์ทดสอบ (Test Equipment)

สำหรับการติดตั้ง ทดสอบ และบำรุงรักษาระบบกระจายเสียง Digital Radio Mondiale (DRM) อย่างมีประสิทธิภาพ ผู้ประกอบการจำเป็นต้องมีอุปกรณ์วัดและตรวจสอบคุณสมบัติสัญญาณอย่างน้อยสองชนิดดังต่อไปนี้:

📡 1. เครื่องวิเคราะห์สเปกตรัม (Spectrum Analyser)

จำเป็นต้องมี ไดนามิกเรนจ์ (Dynamic Range) เพียงพอ เพื่อ:

ตรวจสอบว่าเครื่องส่งปฏิบัติตาม Out-of-Band (OOB) Spectrum Mask ที่กำหนดโดย ITU และมาตรฐาน DRM

วัดกำลังสัญญาณภายในช่องสัญญาณและนอกช่องสัญญาณได้อย่างแม่นยำ

ตรวจสอบผลกระทบจากความผิดพลาดของเส้นทางแอมพลิจูดและเฟสของเครื่องส่ง

เครื่องมือประเภทนี้เป็นอุปกรณ์พื้นฐานที่ใช้ในการรับรองว่าเครื่องส่ง DRM ไม่สร้างสัญญาณรบกวนต่อบริการอื่น ๆ โดยรอบและสามารถออกอากาศได้ตามมาตรฐานสากล

🎧 2. เครื่องรับอ้างอิง DRM (DRM Reference Receiver)

ใช้สำหรับประเมินคุณภาพของสัญญาณ DRM ที่ส่งออกมาในลักษณะต่าง ๆ ได้แก่:

✓ MER (Modulation Error Ratio)

เป็นตัวชี้วัดคุณภาพการมอดูเลตของเครื่องส่ง

ใช้ยืนยันว่าระบบส่งสัญญาณ DRM มีความถูกต้องเพียงพอต่อการถอดรหัสในพื้นที่ให้บริการ

✓ อัตราความผิดพลาดของบิต (Bit Error Rate: BER)

เป็นตัวชี้วัดความสามารถของผู้รับในการถอดรหัสข้อมูล

ใช้ประเมินคุณภาพการให้บริการด้านเสียงและข้อมูล เช่น Journaline, EPG, Slideshow

✓ การตรวจสอบคุณภาพเสียง (Audio Quality Check)

ตรวจสอบการเกิดเสียงขาดหาย (audio dropouts)

ประเมินผลกระทบจาก multipath, noise หรือการตั้งค่าการมอดูเลตที่ไม่เหมาะสม

อุปกรณ์นี้มีความสำคัญอย่างยิ่งต่อการ Commissioning (การติดตั้งครั้งแรก) และ Maintenance (การบำรุงรักษาประจำ)**เพราะจะทำให้ผู้ดำเนินการสามารถประเมินสัญญาณ DRM ได้จากมุมมองของผู้รับสัญญาณจริง

🌐 แหล่งข้อมูลเพิ่มเติม

สามารถดูรายชื่อผู้ผลิตและซัพพลายเออร์อุปกรณ์ดังกล่าวได้จากเว็บไซต์ DRM(ตามที่ระบุในเอกสารต้นฉบับ)

📘 ความเชื่อมโยงกับงานวิจัย DRM-Based E-Learning

อุปกรณ์ทดสอบเหล่านี้มีความสำคัญต่อการวิจัยระบบเรียนรู้ผ่านวิทยุดิจิทัล เนื่องจาก:

ช่วยประเมินคุณภาพสัญญาณที่ใช้ส่งสื่อการเรียน เช่นเสียงบรรยาย สไลด์ และข้อมูล Journaline

ช่วยกำหนดมาตรฐานความน่าเชื่อถือ (Reliability) ของระบบกระจายเสียงเพื่อการศึกษาในพื้นที่ห่างไกล

BER และ MER เป็นตัวแปรสำคัญในแบบจำลองคุณภาพการบริการ (QoS) ของ e-Learning ผ่าน DRM

เป็นข้อมูลสนับสนุนด้านเทคนิคสำหรับบท Service Planning และ System Performance Analysis ของงานวิจัย

📚 อ้างอิงรูปแบบ APA 7

Digital Radio Mondiale Consortium. (2014). DRM introduction and implementation guide (Version 5.1). ETSI. https://www.drm.org

9.7 ระบบสายอากาศ (Antenna Systems)

⭐ 9.7 ระบบสายอากาศ (Antenna Systems)

โดยสรุปในเชิงกว้าง ระบบสายอากาศที่ใช้สำหรับการกระจายเสียงแบบแอนาล็อกในย่าน HF และ FM สามารถนำมาใช้สำหรับระบบกระจายเสียง DRM ที่ทำงานในย่านความถี่เดียวกันได้โดยไม่จำเป็นต้องแก้ไขมากนัก

อย่างไรก็ตาม สำหรับบริการในย่าน LF (Low Frequency) และ MF (Medium Frequency) จะมีข้อพิจารณาเฉพาะที่สำคัญกว่า โดยเฉพาะเรื่อง ความกว้างย่านความถี่ (bandwidth) ที่สายอากาศสามารถรองรับได้ ซึ่งสัมพันธ์โดยตรงกับค่า return-loss ที่เครื่องส่งเห็นจากสายอากาศ

📡 1. ความสำคัญของ Bandwidth ใน LF/MF สำหรับ DRM

Bandwidth ของสายอากาศมีความสำคัญเป็นอย่างยิ่งเมื่อมีเงื่อนไขดังนี้:

✓ 1) ต้องการแพร่สัญญาณ DRM ความกว้าง 18 หรือ 20 kHz

DRM30 สามารถใช้ bandwidth ได้ทั้ง 9/10 kHz, 18/20 kHz ซึ่งหมายถึงต้องการย่านความถี่ที่กว้างกว่าสัญญาณ AM ปกติ

✓ 2) ต้องการแพร่สัญญาณ simulcast AM + DRM บนช่องถี่ติดกัน

เช่น:

9/10 kHz AM DSB (Double Side Band)

9/10 kHz DRM

หากสายอากาศเดิมไม่สามารถแก้ไขให้กว้างพอ อาจไม่สามารถใช้งานในโหมด simulcast ได้อย่างมีประสิทธิภาพ

⚠ 2. ผลกระทบของสายอากาศที่มี Bandwidth จำกัด

หากสายอากาศไม่กว้างพอ:

• outer carriers ของสัญญาณ OFDM จะถูกลดทอน (attenuation) และเกิดความเปลี่ยนแปลงทางเฟส

แต่ในระบบ DRM:

➡ ไม่ถือเป็นปัญหาร้ายแรง, เพราะเครื่องรับสามารถแก้ไขความผิดเพี้ยนดังกล่าวด้วยกระบวนการ equalisation

• อาจทำให้ค่า OOB (Out-of-Band Power) เพิ่มขึ้น

Bandwidth ที่จำกัดอาจสร้างผลสะท้อนกลับต่อเครื่องส่ง ทำให้:

สเปกตรัมผิดเพี้ยน

กำลังรบกวนช่องข้างสูงขึ้น

ในบางกรณี bandwidth ที่คับแคบอาจช่วยลด OOB ได้ด้วย แต่ถือเป็นผลลัพธ์ที่ไม่คาดเดาได้และไม่เหมาะสำหรับการวางแผนระบบ

• กำลังสะท้อน (reflected power) อาจสูงจนเครื่องส่งจำเป็นต้องลดกำลังหรือปิดตัว

ในกรณี bandwidth แคบมาก เครื่องส่งอาจ:

ลดกำลังอัตโนมัติ

ตัดการทำงานเพื่อป้องกันความเสียหาย

🔧 3. ความจำเป็นของการตั้งค่าพรีคอร์เรกชัน (Pre-correction)

เมื่อสายอากาศมีลักษณะเฉพาะที่ทำให้สเปกตรัม DRM เห็นไม่เหมือนกับกรณีต่อโหลดความต้านทานมาตรฐาน (dummy load) เช่น:

ความลาดชันของแบนด์พาส

ความเพี้ยนเฟส

ความไม่แบนของกลุ่มหน่วง (group delay)

การตั้งค่าพรีคอร์เรกชันของเครื่องส่งจำเป็นต้อง:

➡ อิงกับสภาพจริงเมื่อเชื่อมต่อสายอากาศจริง, ไม่ใช่ค่าอ้างอิงจากโหลดเสมือน

เพื่อให้สัญญาณ DRM สอดคล้องกับสเปกตรัมมาสก์และลดความผิดเพี้ยนของสัญญาณ

🎓 ความเชื่อมโยงกับงานวิจัย DRM เพื่อการศึกษา (E-Learning over Digital Radio)

การออกแบบระบบสายอากาศสำหรับ DRM มีผลโดยตรงต่อคุณภาพของบริการเรียนรู้ทางไกล เช่น:

ความเสถียรของเสียงบรรยาย

ความสมบูรณ์ของข้อมูล Journaline

ความต่อเนื่องของ EPG และสื่ออื่น ๆ

ความน่าเชื่อถือของบริการในพื้นที่ชนบทที่มีข้อจำกัดโครงสร้างพื้นฐาน

สายอากาศที่มี bandwidth จำกัดอาจทำให้เกิด:

MER ต่ำ

BER สูง

ข้อมูลขาดหาย

การรับสัญญาณไม่ต่อเนื่อง

จึงเป็นหัวข้อที่ควรถูกกล่าวถึงในบท Service Planning, Transmission System Design และ QoS Framework ในงานวิจัย DRM-based E-Learning

📚 อ้างอิงแบบ APA 7

Digital Radio Mondiale Consortium. (2014). DRM introduction and implementation guide (Version 5.1). ETSI. https://www.drm.org

9.7.1 สายอากาศ MF

สายอากาศสำหรับย่าน MF มักมีขนาดใหญ่ และต้องมีการปรับแต่งเพื่อให้เหมาะกับ DRM ซึ่งมี bandwidth กว้างกว่าการส่ง AM เดิม

⭐ 9.7.1 สายอากาศย่าน MF (MF Antennas)

โดยทั่วไป สายอากาศสำหรับย่าน MF (Medium Frequency) จะถูกปรับจูนให้สอดคล้องกับความถี่บริการของสถานี (service frequency) แม้ว่าในบางระบบอาจใช้สายอากาศร่วมกันสำหรับการแพร่หลายบริการพร้อมกันได้ สายอากาศ MF มีหลายรูปแบบ โดยการออกแบบขึ้นอยู่กับพื้นที่ที่ต้องการครอบคลุม และลักษณะการแพร่กระจายคลื่นว่าเป็น:

คลื่นภาคพื้นดิน (ground wave) อย่างเดียว

หรือผสมกับคลื่นฟ้ากระดอน (sky-wave)

📡 คุณลักษณะด้านอิมพีแดนซ์ของสายอากาศ MF สำหรับ DRM

สายอากาศ MF มักถูกปรับให้นำเสนอโหลดย่านความต้านทานแท้ (resistive load) ที่ความถี่บริการ แต่เมื่อเบี่ยงออกจากความถี่นี้ อิมพีแดนซ์จะเริ่มมีส่วนของรีแอคแตนซ์ (imaginary component) ที่เพิ่มขึ้น การออกแบบที่เหมาะสมสำหรับ DRM ต้องพิจารณาสิ่งต่อไปนี้:

✓ อิมพีแดนซ์ควรมีลักษณะสมมาตรรอบความถี่กลาง

นั่นคือ:

หากรีแอคแตนซ์มีค่า –j ต่ำกว่าความถี่กลาง→ ต้องเป็น +j ในค่าความถี่สูงกว่า

หรือกลับกัน

กล่าวคือ การเปลี่ยนแปลงของอิมพีแดนซ์ทั้งสองด้านควรมีลักษณะสมมาตร และมีอัตราความชัน (rate of rise/fall) เท่ากัน

📶 เกณฑ์สำคัญด้าน VSWR สำหรับ DRM

Bandwidth ของสายอากาศสามารถประเมินผ่าน VSWR (Voltage Standing Wave Ratio) ได้ โดยการศึกษาเชิงวิศวกรรมของหลายบริษัทพบว่า สำหรับ DRM มีข้อแนะนำดังนี้:

DRM 9/10 kHz Mode

VSWR ที่ ±10 kHz จากความถี่กลางควร ไม่เกิน 1.1 : 1

VSWR ที่ ±5 kHz ควร ไม่เกิน 1.05 : 1

DRM 18/20 kHz Wideband Mode

ต้องการประสิทธิภาพที่ ดีกว่าค่าเกณฑ์ข้างต้นเนื่องจากต้องการ bandwidth ที่กว้างขึ้นอย่างมีนัยสำคัญ

🏗 ตัวอย่าง VSWR ของสายอากาศแบบเสาเดี่ยวเรโซแนนต์ λ/4

ตัวอย่างในคู่มือใช้เสาส่งความสูง 75 เมตร เส้นผ่านศูนย์กลาง 0.5 เมตร จำลองด้วย NEC ซึ่งมีความถี่เรโซแนนซ์ประมาณ 939 kHz

ผลลัพธ์แสดงว่า:

VSWR มีลักษณะแฟลตและสอดคล้องตามเกณฑ์ DRM

สายอากาศแบบเสาเดี่ยว (base-fed λ/4 monopole) ไม่ก่อปัญหา bandwidth ต่อ DRM

สายอากาศแบบ shunt-fed และ folded monopole ก็ให้คุณลักษณะใกล้เคียงกัน

📐 อิทธิพลของรูปทรงเสาต่อ Bandwidth (Q Factor)

คุณลักษณะของสายอากาศขึ้นอยู่กับ Q factor ซึ่งสัมพันธ์กับ bandwidth ดังนี้:

เสาแบบ “cigar-shaped”

เส้นผ่านศูนย์กลางใหญ่

Q ต่ำ

VSWR flatter

Bandwidth กว้าง — เหมาะกับ DRM

เสาแบบ “thin radiator”

Q สูง

VSWR แคบและชัน

Bandwidth แคบ — อาจมีปัญหากับ DRM

🛰 สายอากาศหลายเสา (multi-mast arrays)

สายอากาศหลายเสา เช่น:

Yagi arrays

Four-poster arrays

มี coupling ระหว่างเสา ซึ่ง:

ทำให้ Q สูงขึ้น

Bandwidth ลดลง

อาจต้องปรับแต่งเพิ่มเติมเพื่อให้สอดคล้องกับ DRM

⚙ อุปกรณ์อื่น ๆ ที่มีผลต่อ Bandwidth

แม้ว่าสายอากาศหลักจะมี bandwidth เพียงพอ แต่อุปกรณ์ประกอบอาจทำให้ bandwidth แคบลง เช่น:

Matching networks

Reject filters

Combining networks

Feeder systems

สิ่งเหล่านี้อาจจำกัด bandwidth และต้องได้รับการพิจารณาในการออกแบบ DRM transmission system

🎓 สรุปสำหรับงานวิจัยด้าน DRM-based E-Learning

การใช้สายอากาศ MF ในระบบ DRM สำหรับการศึกษา (E-Learning via DRM) ต้องให้ความสำคัญกับ:

VSWR ที่แคบและสมมาตร

Bandwidth ที่สอดคล้องตามโหมด 9/10 kHz และโดยเฉพาะ 18/20 kHz

ผลกระทบของอุปกรณ์ประกอบสายอากาศ

เสถียรภาพของ MER/BER ซึ่งจะส่งผลโดยตรงต่อคุณภาพเสียงและข้อมูล text-based เช่น Journaline, EPG

สิ่งเหล่านี้เป็นปัจจัยสำคัญในการประกันว่าเนื้อหาการศึกษาที่ส่งผ่าน DRM (เสียง บทเรียน ข้อความ สื่อเสริม) จะถึงผู้เรียนโดยไม่ผิดเพี้ยน

📚 อ้างอิงแบบ APA 7

Digital Radio Mondiale Consortium. (2014). DRM introduction and implementation guide (Version 5.1). ETSI. https://www.drm.org

9.7.2 สายอากาศ LF

สายอากาศในย่าน LF มีขนาดใหญ่มากและการดัดแปลงเพื่อนำมาใช้กับ DRM ต้องมีการวิเคราะห์อย่างรอบคอบ

9.7.2 สายอากาศย่าน LF (LF Antennas) — แปลและอธิบายเชิงวิศวกรรม

ภาพใน Figure 9.7.2a แสดงคุณลักษณะอิมพีแดนซ์อินพุตของเสาส่งแบบ base-fed ความสูง 220 เมตร สำหรับการทำงานในย่าน LF (Low Frequency) โดยมีพฤติกรรมอิมพีแดนซ์ดังนี้:

เส้นสีแดง แทนส่วนความต้านทาน (resistive component)

เส้นสีน้ำเงิน แทนส่วนรีแอคแตนซ์ (reactive component)

จากกราฟจะเห็นได้ว่า:

✔ สายอากาศมีคุณลักษณะ “เป็นคาปาซิทีฟเด่นชัด” (predominantly capacitive)

และมีส่วนความต้านทานต่ำมาก โดยทั่วไป 5–10 โอห์ม เท่านั้น

ซึ่งเป็นลักษณะทั่วไปของสายอากาศความถี่ต่ำ (LF) เนื่องจากความยาวคลื่นในย่านนี้มีขนาดใหญ่มากเมื่อเทียบกับขนาดโครงสร้างของสายอากาศ ทำให้เสาส่งทำหน้าที่เสมือนโหลดแบบคาปาซิทีฟเป็นหลัก

📉 ผลกระทบของสายอากาศแบบไม่เรโซแนนซ์ (Non-resonant Antennas)

การใช้สายอากาศแบบไม่เรโซแนนซ์อาจทำให้ bandwidth ลดลงอย่างมีนัยสำคัญแต่หัวข้อนี้ไม่ได้ลงรายละเอียดผลกระทบดังกล่าว

อย่างไรก็ตาม ในการใช้งาน DRM—ซึ่งต้องการ bandwidth ที่กว้างกว่าระบบ AM แบบดั้งเดิม—ประเด็นนี้มีความสำคัญ เพราะการที่สายอากาศไม่สามารถรองรับ bandwidth ได้เพียงพอจะ:

ทำให้เกิดความเพี้ยนของเฟสและแอมพลิจูด

เพิ่ม Out-of-Band Emission (OOB)

ทำให้ MER (Modulation Error Ratio) ลดลง

ส่งผลต่อคุณภาพสัญญาณ DRM โดยตรง

📡 การเพิ่มประสิทธิภาพด้วย ATU (Antenna Tuning Unit)

ใน Figure 9.7.2b แสดงกราฟ Smith Chart ของสายอากาศแบบ folded monopole ทำงานที่ 198 kHz ภายในช่วงความถี่ ±10 kHz

โดยแสดงเปรียบเทียบ:

ก่อนการปรับด้วย ATU ที่เป็น broadband matching network

หลังการปรับค่าด้วย ATU

ผลลัพธ์คือ:

✔ ATU ทำให้จุดอิมพีแดนซ์เคลื่อนเข้าสู่บริเวณที่ใกล้เคียงค่าที่ transmitter ต้องการ

รูปวงโค้งของ Smith Chart หลังปรับปรุงจะแคบลงและใกล้เคียงวงกลมหน่วย (unit circle) มากขึ้น ซึ่งหมายถึง:

การแมตช์อิมพีแดนซ์ดีขึ้น

การสะท้อนกลับ (return loss) ลดลง

VSWR ดีขึ้น

สัญญาณ DRM สามารถส่งได้อย่างมีประสิทธิภาพสูงขึ้น

นี่เป็นหัวใจสำคัญสำหรับระบบ DRM เนื่องจากสายอากาศ LF มักมีปัญหาด้าน bandwidth ดังนั้น การใช้ ATU แบบ broadband เป็นเครื่องมือที่จำเป็นต่อการทำให้คุณภาพสัญญาณ DRM อยู่ในเกณฑ์มาตรฐาน

🎓 ความสำคัญสำหรับงานวิจัยด้าน DRM-based E-Learning

ในการใช้ DRM เป็นเครื่องมือส่งเนื้อหาการเรียนรู้ทางไกล (Digital Distance Learning) ในย่าน LF เช่น:

ครอบคลุมพื้นที่ชนบทที่อยู่ห่างไกล

ส่งสัญญาณครอบคลุมระยะไกลด้วย ground wave

จึงมีข้อควรพิจารณาเชิงวิศวกรรมดังนี้:

🔍 1. สายอากาศ LF มักมี bandwidth แคบเป็นธรรมชาติ

ซึ่งอาจไม่เพียงพอสำหรับ DRM ที่มีความต้องการ bandwidth กว้างกว่า AM

🔍 2. ต้องใช้ ATU แบบ broadband เพื่อให้ MER อยู่ในระดับที่เหมาะสม

MER ต่ำจะทำให้ข้อมูลเสียงและข้อมูลการเรียนรู้ เช่น Journaline, EPG, text messaging รับได้ไม่ครบถ้วน

🔍 3. อิมพีแดนซ์ต่ำ (5–10 Ω) ต้องมี matching network ที่มีประสิทธิภาพสูง

เพื่อให้การส่ง DRM สะอาด (clean spectrum) ไม่เกิน spectrum mask

🔍 4. หาก bandwidth ไม่เพียงพอ

อาจทำให้เกิดความล่าช้าเฟสใน subcarriers ด้านขอบ (outer carriers)ทำให้ผู้เรียนรับสัญญาณได้ไม่เสถียร โดยเฉพาะข้อมูลเชิงข้อความที่จำเป็นต่อสื่อการเรียน (learning metadata)

ดังนั้นในการนำ DRM ไปใช้เพื่อการศึกษา จำเป็นต้องออกแบบสายอากาศ LF ให้รองรับ bandwidth DRM อย่างครบถ้วนและผ่าน ATU ที่เหมาะสม

📚 อ้างอิงแบบ APA 7

Digital Radio Mondiale Consortium. (2014). DRM introduction and implementation guide (Version 5.1). ETSI. https://www.drm.org

9.7.3 ระบบปรับจูนและผสมสัญญาณ (Matching & Combining Networks)

ช่วยให้สายอากาศสามารถใช้ส่ง DRM + AM ร่วมกันได้ โดยควบคุมอิมพีแดนซ์และความเข้ากันของสัญญาณ

⭐ 9.7.3 เครือข่ายแมตช์และเครือข่ายผสมสัญญาณ (Matching and Combining Networks) — แปลเชิงวิศวกรรม

ในการทำให้สายส่ง (transmission line) และสายอากาศ (antenna) สามารถนำเสนออิมพีแดนซ์ที่มีความสมมาตรต่อเครื่องส่ง (transmitter) สิ่งจำเป็นคือ:

✔ เครือข่ายแมตช์ (Matching Network) และระบบ Feeder

จะต้องมีความยาวไฟฟ้าเท่ากับ จำนวนเต็มของความยาวคลื่นหนึ่งในสี่ (quarter-wavelength multiples)ที่ความถี่ศูนย์กลางของช่องสัญญาณ (channel centre-frequency)

🔍 เหตุผลทางวิศวกรรม

การทำให้ระบบแมตช์มีความยาวเป็น n × λ/4 มีผลสำคัญคือ:

ทำให้อิมพีแดนซ์ที่มองเห็นจากเครื่องส่งมี ลักษณะสมมาตร (symmetrical impedance characteristic)

ลดความผิดเพี้ยนทั้งด้านเฟสและแอมพลิจูด

รักษาคุณภาพสัญญาณ DRM โดยเฉพาะโทนย่อย (subcarriers)

หากไม่สามารถทำให้ความยาวของ matching network หรือ feeder เป็นจำนวนเท่า quarter-wave ได้:

👉 สามารถ “คืนความสมมาตร” (restore symmetry) ได้โดย

เพิ่มวงจรเลื่อนเฟส (phase shift network)

เพิ่มวงจรหมุนเฟส (phase rotation network)

ซึ่งนอกจากจะแก้ความไม่สมมาตรแล้ว ยังสามารถ:

✔ ช่วยปรับปรุง bandwidth โดยรวมของระบบได้อีกด้วย

📡 กรณีสายอากาศแบบไม่เรโซแนนซ์หรือระบบหลายบริการ (multi-service sites)

สำหรับระบบที่มี:

สายอากาศแบบ non-resonant

เครือข่ายปฏิเสธสัญญาณ (rejection filters)

ระบบรวมสัญญาณ (combiners) ที่ไซต์ซึ่งมีหลายบริการออกอากาศร่วมกัน

อาจเกิดปัญหา bandwidth จำกัด (restricted bandwidth)

ซึ่งเป็นข้อจำกัดสำคัญต่อ DRM เนื่องจาก:

DRM ต้องการลักษณะอิมพีแดนซ์ที่คงตัวในช่วงความถี่กว้างกว่า AM

ความแคบของ bandwidth อาจทำให้ MER ลดลง

การบิดเบือนเฟสของ subcarrier จะกระทบต่อคุณภาพข้อมูล เช่น Journaline, EPG

วิธีแก้ไขปัญหา bandwidth จำกัด

จะถูกนำเสนอในหัวข้อถัดไปของคู่มือ DRM

🎓 ความสำคัญเชิงวิจัยสำหรับ DRM-based E-Learning

การออกแบบ Matching และ Combining Networks มีผลโดยตรงต่อคุณภาพการส่งเนื้อหาการเรียนรู้ผ่าน DRM เช่น:

เสียง (AAC)

ข้อความ (DRM Text Message)

ข้อมูลโต้ตอบ (Journaline)

ระบบคำแนะนำผังรายการ (EPG)

โดยสรุป:

🧩 อิมพีแดนซ์ไม่สมมาตร → MER ต่ำ → ข้อมูลดิจิทัลสูญหาย

ซึ่งอาจทำให้ผู้เรียนในพื้นที่ห่างไกลไม่สามารถรับข้อมูลบทเรียนได้อย่างสมบูรณ์

🧩 Matching network ที่ดี → ลดความเพี้ยน → เพิ่มความเชื่อถือได้ของระบบ

จึงถือเป็นองค์ประกอบสำคัญของระบบ DRM เพื่อใช้ในการศึกษา

📚 อ้างอิงรูปแบบ APA 7

Digital Radio Mondiale Consortium. (2014). DRM introduction and implementation guide (Version 5.1). ETSI. https://www.drm.org

9.7.4 การติดตั้ง DRM บนสายอากาศเดิม

เป็นไปได้ที่จะใช้สายอากาศที่มีอยู่เดิม โดยต้อง:

วิเคราะห์ Bandwidth

ตรวจสอบความเหมาะสมของโครงสร้าง

ปรับจูนระบบให้เข้ากับ DRM

⭐ 9.7.4 การนำบริการ DRM ไปใช้งานบนระบบสายอากาศที่มีอยู่เดิม (Implementing a DRM Service on an Existing Antenna System)

ดังที่กล่าวไว้ก่อนหน้านี้ สายอากาศในย่าน HF และ FM โดยธรรมชาติมีแบนด์วิดท์ที่กว้างเพียงพอสำหรับการส่งสัญญาณ DRM ดังนั้นโดยทั่วไปสามารถใช้งานได้โดย ไม่ต้องปรับแต่งเพิ่มเติม

อย่างไรก็ตาม สถานการณ์จะแตกต่างอย่างมีนัยสำคัญในย่าน LF และ MF ซึ่งเป็นย่านที่สายอากาศมักมีแบนด์วิดท์จำกัด จึงจำเป็นต้องมีการตรวจสอบและปรับแต่งตามขั้นตอนต่อไปนี้

📌 1) การตรวจวัดคุณลักษณะอิมพีแดนซ์ของสายอากาศ (Antenna Impedance Characteristic)

ขั้นตอนแรกคือ:

✔ ใช้ Network Analyzer เพื่อตรวจวัดอิมพีแดนซ์ของสายอากาศ

ผลลัพธ์ควรนำเสนอในรูป Smith Chart เนื่องจากช่วยให้ผู้วิศวกรสามารถ:

ประเมินความไม่สมมาตรของอิมพีแดนซ์ได้ทันที

เห็นปริมาณของ phase rotation ที่จำเป็นต้องแก้ไขอย่างชัดเจน

หากพบว่าอิมพีแดนซ์ไม่สมมาตร การแก้ไขสามารถทำได้โดย:

✔ การเพิ่มวงจรเลื่อนเฟส (phase shift network)

หรือ

✔ การปรับแต่งวงจรแมตช์เดิมให้เหมาะสม

📌 2) การตรวจสอบแบนด์วิดท์ของระบบ (System Bandwidth via VSWR)

ค่า VSWR ที่ดีคือปัจจัยจำเป็นสำหรับการส่ง DRM ซึ่งเป็นสัญญาณ OFDM ที่ไวต่อเฟสและแอมพลิจูดของแต่ละ subcarrier

VSWR สามารถวัดได้จาก Network Analyzer เช่นกัน

หากพบว่า แบนด์วิดท์ต่ำกว่าที่ต้องการ แนวทางแรกคือ:

✔ พิจารณาระบบสายอากาศและเครื่องส่งเป็นระบบรวม (end-to-end evaluation)

จากนั้น:

✔ ใช้การปรับแต่งล่วงหน้า (pre-correction) ที่ DRM Modulator

โดยอิงจากการตอบสนองของระบบทั้งหมด

วิธีนี้ช่วยชดเชยผลกระทบจากแบนด์วิดท์ที่จำกัด เช่น:

การบิดเบือนเฟส

การลดทอน subcarrier

การเพิ่ม OOB (out-of-band emission)

📌 3) วิธีแก้ไขตามหลักวิศวกรรมที่ดีกว่า

แม้ว่าการทำ pre-correction จะช่วยได้ แต่แนวทางที่ดีกว่าและยั่งยืนกว่าคือ:

👉 ตรวจทานการออกแบบระบบสายอากาศร่วมกับผู้ผลิตอุปกรณ์

ผู้ผลิตมักสามารถเสนอ:

เครือข่ายแมตช์ (matching networks) ที่ให้แบนด์วิดท์กว้างขึ้น

เครือข่ายผสมสัญญาณ (combiner networks) ที่เหมาะสมกับ DRM

แนวทางปรับปรุงเฟสและอิมพีแดนซ์โดยไม่ต้องสร้างระบบใหม่ทั้งหมด

ซึ่งช่วยให้สอดคล้องกับข้อกำหนดคุณภาพสัญญาณ DRM เช่น:

MER ≥ 30 dB

Spectrum mask compliance

ลดความเพี้ยนที่ทำให้รับสัญญาณ E-Learning ไม่สมบูรณ์

🎓 ความเชื่อมโยงต่อการจัดการเรียนการสอนผ่าน DRM (วิจัยด้าน E-Learning)

การปรับแต่งระบบสายอากาศในย่าน LF/MF มีผลโดยตรงต่อคุณภาพเนื้อหาทางการศึกษา เช่น:

ดังนั้น ความถูกต้องของระบบแมตช์และเฟสจึงมีบทบาทสำคัญต่อ:

ความต่อเนื่องของเนื้อหาการเรียนรู้

ความน่าเชื่อถือของการส่งสื่อการศึกษาไปยังพื้นที่ชนบท

ความสำเร็จของระบบ DRM-based Radio School / Distance Learning

📚 อ้างอิงรูปแบบ APA 7

Digital Radio Mondiale Consortium. (2014). DRM introduction and implementation guide (Version 5.1). ETSI. https://www.drm.org

บทที่ 10: การวางแผนให้บริการ

บทที่ 10: การวางแผนให้บริการ

(Service Planning)หน้า 60–66

การวางแผนให้บริการ DRM มีหลายมิติ ได้แก่ เทคนิคการส่งสัญญาณ การวางโครงข่าย การวิเคราะห์พื้นที่ครอบคลุม และข้อกำหนดตามกฎระเบียบ ทั้งนี้จะต้องคำนึงถึงประเภทบริการที่ต้องการ เช่น บริการระดับท้องถิ่น ระดับภูมิภาค หรือระดับประเทศ

10.1 การพิจารณาพื้นฐานในการวางแผน (Basic Considerations)

ก่อนเริ่มวางแผน ให้ตอบคำถามหลัก ๆ เช่น:

ต้องการให้บริการในพื้นที่ใด?

ใช้ย่านความถี่ไหน (AM หรือ FM)?

ผู้ฟังกลุ่มเป้าหมายคือใคร?

ต้องการให้บริการอะไร (เสียง/ข้อมูล/บริการเสริม)?

ต้องการคุณภาพเสียงระดับไหน?

ต้องการครอบคลุมด้วยเครื่องส่งกี่ตัว?

การตอบคำถามเหล่านี้จะนำไปสู่การเลือกพารามิเตอร์การส่ง เช่น:

Bandwidth (ความกว้างแถบสัญญาณ)

ระดับความทนทานต่อสัญญาณรบกวน (Robustness)

กำลังส่ง (Power)

ตำแหน่งและความสูงของสายอากาศ

รูปแบบโครงข่าย: เครือข่ายความถี่เดี่ยว (SFN) หรือหลายความถี่ (MFN)

10.2 ย่านความถี่ต่าง ๆ ในระบบ DRM (Frequency Bands for DRM)

10.3 ข้อได้เปรียบในการวางแผนของ DRM

ใช้ช่องความถี่เดิมได้ (AM/FM)

ปรับระดับความทนทานของสัญญาณตามสภาพภูมิศาสตร์ได้

สามารถส่งบริการหลายรายการ (เสียง/ข้อมูล) ในช่องเดียว

รองรับระบบ AFS (เปลี่ยนความถี่อัตโนมัติ)

ใช้ระบบ SFN ได้ (หลายเครื่องส่งความถี่เดียว)

10.4 ขั้นตอนในการวางแผนบริการ DRM

1. กำหนดพื้นที่ให้บริการ

ใช้ข้อมูลประชากร ภูมิศาสตร์ และเป้าหมายทางธุรกิจในการกำหนดขอบเขตพื้นที่ที่ต้องการให้บริการ

2. วิเคราะห์สถานีที่มีอยู่เดิม

ดูว่ามีเครื่องส่ง สายอากาศ หรือโครงสร้างพื้นฐานใดบ้างที่สามารถนำกลับมาใช้ได้

3. เลือกความถี่และพารามิเตอร์การส่ง

เลือกความถี่ที่มีอยู่ในแผนประเทศ

เลือก bandwidth ที่เหมาะสม (เช่น 10 kHz หรือ 100 kHz)

ปรับ modulation และ error correction ตามความต้องการ

4. วิเคราะห์ความครอบคลุม

ใช้เครื่องมือคำนวณการกระจายคลื่น เช่น ITU-R P.368, P.1546, หรือ P.1812 เพื่อพยากรณ์พื้นที่ครอบคลุม

5. ทดสอบภาคสนาม (Field Trials)

ก่อนเปิดให้บริการจริง ควรมีการทดลองออกอากาศเพื่อทดสอบความเสถียรของสัญญาณ และประเมินคุณภาพจริงในสภาพแวดล้อม

10.5 ตัวอย่างการวางแผนแบบ SFN (Single Frequency Network)

ในระบบ DRM สามารถใช้ เครื่องส่งหลายตัวส่งสัญญาณเดียวกันในความถี่เดียว โดย:

ซิงโครไนซ์สัญญาณด้วย GPS

ใช้ระบบ STL แบบหน่วงเวลาเท่ากัน

วางเครื่องส่งห่างกันในระยะที่ไม่เกิดการรบกวนกันเอง

ข้อดีของ SFN:

ใช้ความถี่น้อยลง

ประหยัดงบประมาณ

เพิ่มความครอบคลุมในจุดอับสัญญาณ

10.6 การใช้ DRM สำหรับบริการเฉพาะกิจ

DRM เหมาะสำหรับบริการที่ต้องการ:

รายการภาษาเฉพาะ

การศึกษาทางไกล

วิทยุชุมชน

การแจ้งเตือนฉุกเฉิน

การกระจายข้อมูลในพื้นที่ไม่มีโครงข่ายมือถือ/อินเทอร์เน็ต

สรุป:การวางแผนบริการ DRM เป็นกระบวนการที่ยืดหยุ่นและปรับให้เหมาะกับบริบทของแต่ละประเทศหรือพื้นที่ได้ ทั้งในแง่เทคนิค เศรษฐกิจ และกฎหมาย โดยระบบ DRM สามารถให้บริการที่มีคุณภาพสูง ครอบคลุมกว้าง ใช้ทรัพยากรความถี่อย่างมีประสิทธิภาพ และตอบสนองความต้องการในระดับท้องถิ่นถึงระดับประเทศได้อย่างดี

บทที่ 11: ทรัพย์สินทางปัญญาในระบบ DRM

บทที่ 11: ทรัพย์สินทางปัญญาในระบบ DRM

(DRM Intellectual Property)หน้า 67–69

11.1 ระบบ DRM และทรัพย์สินทางปัญญา

ระบบ DRM ถูกออกแบบให้เป็น "มาตรฐานแบบเปิด" (open standard) ซึ่งหมายถึง:

ทุกฝ่ายสามารถเข้าถึงข้อมูลทางเทคนิคของระบบได้อย่างโปร่งใส

ไม่มีบริษัทใดบริษัทหนึ่งที่ควบคุมหรือผูกขาดการใช้งานมาตรฐาน DRM

ทุกคนสามารถพัฒนาอุปกรณ์หรือซอฟต์แวร์ที่รองรับ DRM ได้โดยไม่ต้องพึ่งพาบริษัทเดียว

อย่างไรก็ตาม ระบบ DRM ยังใช้ เทคโนโลยีบางส่วนที่มีสิทธิบัตร (เช่น ตัวเข้ารหัสเสียง) ดังนั้น การใช้งานในระดับอุตสาหกรรมหรือเชิงพาณิชย์ อาจต้องมีการขอใบอนุญาตหรือชำระค่าธรรมเนียมให้กับเจ้าของสิทธิบัตรเหล่านั้นผ่านระบบจัดการลิขสิทธิ์ที่โปร่งใส

11.2 แนวทางเรื่องสิทธิบัตร (Patent Approach)

กลุ่ม DRM Consortium ได้กำหนดหลักการให้ผู้ที่ถือสิทธิบัตรใด ๆ ที่เกี่ยวข้องกับ DRM ต้องยอมรับเงื่อนไขดังนี้:

RAND (Reasonable And Non-Discriminatory terms)ผู้ถือสิทธิบัตรต้องให้สิทธิ์แก่ผู้ใช้รายอื่นใน เงื่อนไขที่สมเหตุสมผลและไม่เลือกปฏิบัติ

ซึ่งเป็นแนวปฏิบัติทั่วไปในอุตสาหกรรมเทคโนโลยีสารสนเทศและโทรคมนาคม เพื่อส่งเสริมการแข่งขันและการพัฒนา

11.3 การใช้ชื่อและโลโก้ DRM

ชื่อ “Digital Radio Mondiale”, คำย่อ “DRM”, รวมถึง โลโก้ DRM ล้วนเป็นเครื่องหมายการค้าจดทะเบียนของ DRM Consortium ซึ่งได้รับการคุ้มครองตามกฎหมายทรัพย์สินทางปัญญา

แนวทางการใช้งาน:

บุคคลหรือองค์กรที่ต้องการใช้ชื่อหรือโลโก้เหล่านี้ในเชิงพาณิชย์ (เช่น บนผลิตภัณฑ์ วิทยุ เว็บไซต์ หรือโฆษณา) ต้องขออนุญาตจาก DRM Consortium

ผู้ที่ผ่านการทดสอบหรือรับรองคุณสมบัติตามข้อกำหนด DRM แล้ว จะได้รับสิทธิ์ในการแสดงเครื่องหมายรับรอง (certification mark)

การรับรองนี้ช่วยเพิ่มความมั่นใจให้กับผู้บริโภค ว่าอุปกรณ์หรือบริการนั้นรองรับมาตรฐาน DRM อย่างแท้จริง

11.4 การเข้าร่วมและการสนับสนุน

องค์กรใด ๆ ที่สนใจพัฒนาเทคโนโลยีหรือให้บริการในระบบ DRM สามารถ:

สมัครเป็นสมาชิกของ DRM Consortium

เข้าถึงข้อมูลทางเทคนิคโดยละเอียด

มีส่วนร่วมในการพัฒนาและอัปเดตมาตรฐาน

ร่วมทดลองระบบใหม่ ๆ และแสดงนวัตกรรมในเวทีสากล

เว็บไซต์ทางการ: www.drm.org

สรุป:แม้ระบบ DRM จะมีองค์ประกอบที่เกี่ยวข้องกับสิทธิบัตรบางส่วน แต่โดยภาพรวมถือเป็นมาตรฐานแบบเปิดที่ส่งเสริมการแข่งขันและการเข้าถึงอย่างเป็นธรรม การใช้ชื่อและโลโก้ DRM ต้องได้รับอนุญาตอย่างถูกต้อง และการเข้าร่วมเป็นสมาชิกของ DRM Consortium จะเปิดโอกาสให้หน่วยงานต่าง ๆ มีส่วนร่วมในการพัฒนาระบบในระดับโลก

บทที่ 12: เอกสารอ้างอิง

บทที่ 12: เอกสารอ้างอิง

(References)หน้า 70–72

ในบทนี้ได้รวบรวมแหล่งข้อมูลหลักและมาตรฐานที่เกี่ยวข้องกับระบบ DRM ทั้งด้านเทคนิค การวางแผน และกฎระเบียบ ซึ่งสามารถนำไปใช้ศึกษารายละเอียดเพิ่มเติมหรือนำไปอ้างอิงในเชิงวิชาการหรือทางราชการได้

12.1 มาตรฐาน DRM จาก ETSI (European Telecommunications Standards Institute)

เอกสารเหล่านี้สามารถดาวน์โหลดได้จากเว็บไซต์ของ ETSI: www.etsi.org

12.2 ข้อเสนอแนะจาก ITU-R (สหภาพโทรคมนาคมระหว่างประเทศ)

ข้อเสนอแนะจาก ITU ใช้เป็นพื้นฐานในการวางแผนคลื่นความถี่และประเมินพื้นที่ให้บริการ DRM

12.3 เอกสารของ DRM Consortium และอื่น ๆ

DRM Technical Book – คู่มือด้านเทคนิคฉบับสมบูรณ์

DRM Receiver Guidelines – แนวทางการพัฒนาเครื่องรับ

DRM in Action Reports – รายงานกรณีศึกษาการใช้งานจริง

DRM Implementation Guidelines – แนวทางการติดตั้งระบบ DRM

DRM Emergency Warning Feature (EWF) – ข้อมูลระบบแจ้งเตือนภัย

DRM Introduction Video & Slides – วิดีโอและสไลด์แนะนำ DRM

White Papers – บทความวิชาการและบทวิเคราะห์เฉพาะด้าน

สามารถดาวน์โหลดได้จากเว็บไซต์ www.drm.org

12.4 แหล่งข้อมูลอื่น ๆ

งานวิจัยจากองค์กรออกอากาศ เช่น BBC, Deutsche Welle, All India Radio

ผลการทดลองจากมหาวิทยาลัยหรือศูนย์วิจัยด้านการสื่อสาร

บทความจากวารสารวิศวกรรมโทรคมนาคม หรือวารสารสื่อดิจิทัล

รายงานจากการประชุมระดับนานาชาติ เช่น IBC, NAB, ABU

หมายเหตุ:รายการเอกสารเหล่านี้ไม่ได้จำกัดอยู่แค่สำหรับวิศวกรเท่านั้น แต่ยังมีประโยชน์ต่อผู้วางนโยบาย หน่วยงานกำกับดูแล ผู้ผลิตอุปกรณ์ และนักวิจัยที่สนใจระบบวิทยุดิจิทัลอีกด้วย

บทที่ 13: ศัพท์เฉพาะและคำย่อ

บทที่ 13: ศัพท์เฉพาะและคำย่อ

(Glossary of Abbreviations)หน้า 73–75

ภาคผนวก (Annexes) ทั้ง 4 ภาค จากเอกสาร DRM Introduction and Implementation Guide – V3 (หน้า 83–89):

ภาคผนวกที่ 1: รายชื่อมาตรฐาน DRM หลัก (List of Main DRM Standards)

เอกสารทั้งหมดสามารถดาวน์โหลดได้ฟรีจากเว็บไซต์ ETSI (www.etsi.org)

คำอธิบายระบบ DRM:

DRM System Specification – ETSI ES 201 980

Data Applications Directory – ETSI TS 101 968

AMSS – ระบบส่งสัญญาณบน AM – ETSI TS 102 386

การกระจายสัญญาณ / การเข้าถึงข้อมูลของเครื่องรับ:

DCP – โปรโตคอลกระจายและสื่อสาร – ETSI TS 102 821

ข้อกำหนด DCP เฉพาะสำหรับ DRM – ETSI TS 102 358

MDI – อินเทอร์เฟซกระจายมัลติเพล็กซ์ – ETSI TS 102 820

RSCI – อินเทอร์เฟซสถานะและควบคุมเครื่องรับ – ETSI TS 102 349

ASDI – อินเทอร์เฟซกระจาย AMSS – ETSI TS 102 759

โปรโตคอลข้อมูลและแอปพลิเคชัน:

MOT – โปรโตคอลถ่ายโอนวัตถุมัลติมีเดีย – ETSI EN 301 234

SPI – ข้อมูลบริการและรายการ – ETSI TS 102 818 / TS 102 371

SlideShow – บริการภาพประกอบ – ETSI TS 101 499

TPEG – โปรโตคอลข้อมูลการเดินทาง – ETSI TS 103 551

Journaline – บริการข้อมูลข้อความ – ETSI TS 102 979

ภาคผนวกที่ 2: พื้นฐานของ COFDM (COFDM Basics)

DRM ใช้เทคโนโลยี COFDM (Coded Orthogonal Frequency Division Multiplexing)โดยมีองค์ประกอบหลัก:

C (Coded): ใช้รหัสแก้ไขข้อผิดพลาด

O (Orthogonal): ความถี่ย่อยไม่รบกวนกัน

FDM: ข้อมูลกระจายบน sub-carriers หลายตัว

ข้อดีของ COFDM:

ทนทานต่อคลื่นหลายทาง (multipath)

รองรับการทำงานแบบ SFN

ลดผลกระทบจากการเฟดแบบเลือกบางความถี่ (selective fading)

จำนวนและระยะห่างของ sub-carriers ขึ้นอยู่กับโหมดความทนทานของ DRM:

DRM30: 88–226 ตัวในแถบ 10 kHz

DRM+: ประมาณ 213 ตัวในแถบ 96 kHz

ภาคผนวกที่ 3: โปรไฟล์เครื่องรับ DRM (DRM Receiver Profiles)

จุดประสงค์:

เพื่อส่งเสริมตลาดเครื่องรับ DRM โดยกำหนดคุณสมบัติขั้นต่ำของเครื่องรับในแต่ละประเภท ซึ่งจะช่วยให้:

ผู้กระจายเสียงมั่นใจได้ว่าผู้ฟังสามารถรับบริการได้

ผู้ผลิตรู้แนวทางการพัฒนา

ผู้บริโภคมั่นใจในคุณภาพ

โปรไฟล์ที่กำหนดไว้:

Profile 1 – เครื่องรับมาตรฐาน:

รองรับคลื่น MF, HF และ FM (87.5–108 MHz)

รองรับการเปลี่ยนความถี่อัตโนมัติ (AFS)

แสดงข้อความ ชื่อสถานี และข้อความ Journaline (แนะนำ)

Profile 2 – เครื่องรับมัลติมีเดีย:

หน้าจอสีอย่างน้อย 320×240 พิกเซล

ต้องรองรับ: Journaline, SlideShow, SPI

แนะนำให้รองรับเสียงรอบทิศทาง (Surround Sound)

เครื่องรับสามารถมีฟีเจอร์เสริมได้ตามผู้ผลิต และควรสามารถผสานการทำงานกับระบบอื่น เช่น FM-RDS หรือ AM-AMSS

ภาคผนวกที่ 4: ข้อมูลการทดลองภาคสนาม DRM (Information on DRM Field Trials)

มีการทดลองใช้ DRM ทั้ง DRM30 และ DRM+ ในหลายประเทศทั่วโลก ซึ่งยืนยันว่า:

ระบบทำงานได้ตามข้อกำหนด

เหมาะกับทุกสภาพแวดล้อม

ใช้ได้ทั้งในแบบเครื่องส่งเดี่ยว และ SFN

ตัวอย่างบางส่วนของการทดลอง:

แหล่งอ้างอิง: รายงานส่งให้ ITU-R และตีพิมพ์ในเว็บไซต์ของ DRM Consortium
